Einlegen
▶ Fülltür öffnen.
▶ Blech schräg durch die Fülltür in den Füllraum führen und oben von
hinten an die Frontplatte führen und nach unten hinter die Nasen
gleiten lassen.

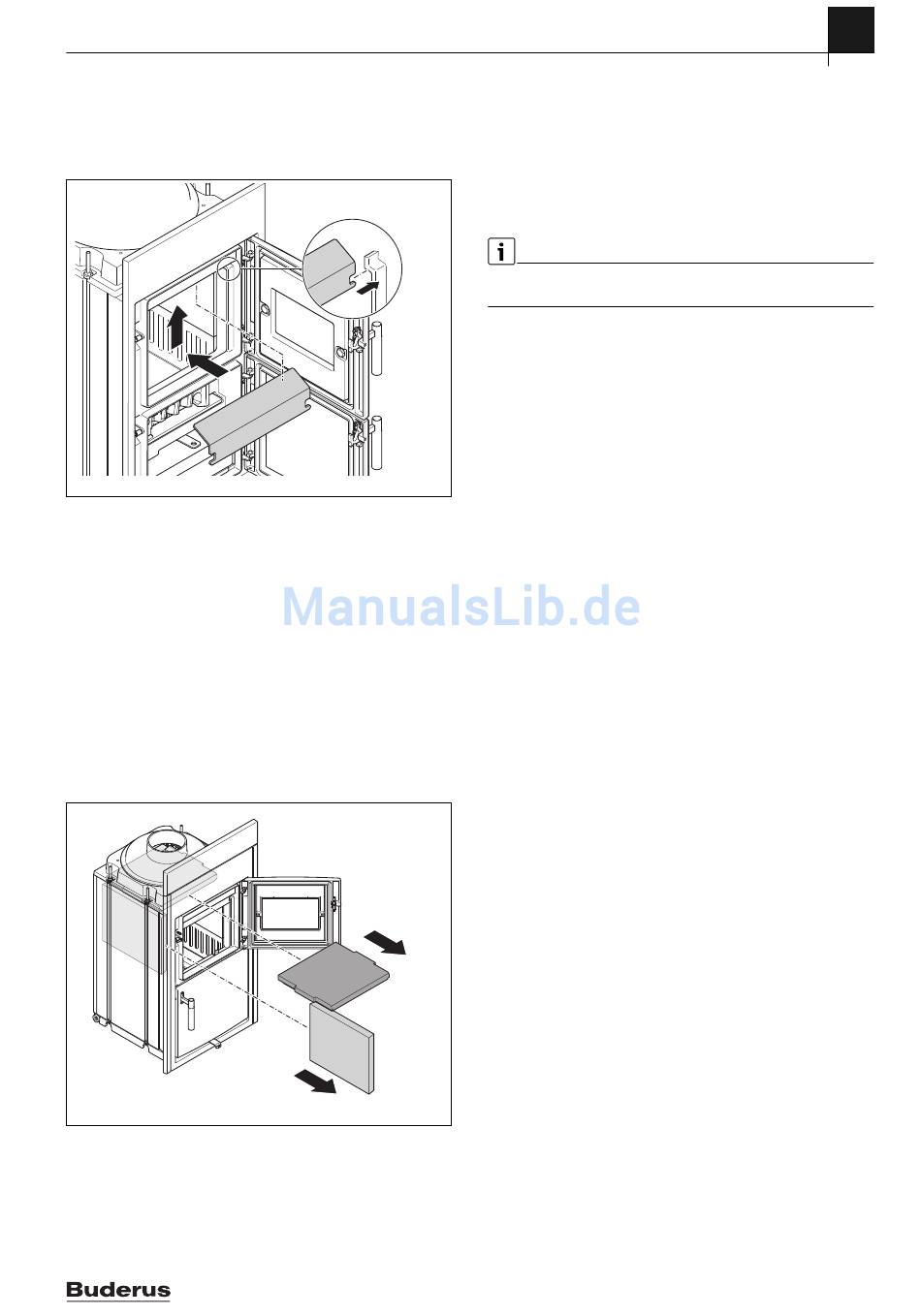

Bild 12 Hitzeschutzblech oben einlegen
6.4

Hitzeschutzbleche reinigen

▶ Hitzeschutzbleche ausbauen.
▶ Hitzeschutzbleche abkehren und Verbrennungsrückstände
entfernen.
▶ Frontplatte abkehren und Verbrennungsrückstände entfernen.
▶ Hitzeschutzbleche einlegen.
6.5

Feuerraumauskleidung demontieren

Die Feuerraumauskleidung kann zur Reinigung demontiert werden.
Um die Feuerraumauskleidung zu demontieren:
▶ Hitzeschutzbleche ausbauen.
▶ Umlenkstein anheben.
▶ Oberen linken oder rechten Seitenstein herausnehmen.
▶ Umlenkstein ankippen und herausnehmen.
Bild 13 Feuerraumauskleidung demontieren
Logaflame – 6720870435 (2018/05)
0010021883-001
2.
1.
0010015440-001
▶ Obere Steine herausnehmen.
Die unteren Steine sind zur Sicherung beim Transport festgeklebt.
Um die unteren Steine zu lösen:
▶ Meißel zwischen den Stein und den Ofen stecken und den Stein durch
Hebeln lösen.
▶ Untere Steine herausnehmen.
Der Einbau der Feuerraumauskleidung erfolgt in umgekehrter Reihen-
folge. Die unteren Steine brauchen nicht angeklebt zu werden.
Die Steine der Feuerraumverkleidung müssen immer dicht aneinander
liegen.
▶ Hitzeschutzbleche wieder einbauen.
6
Pflege und Reinigung
