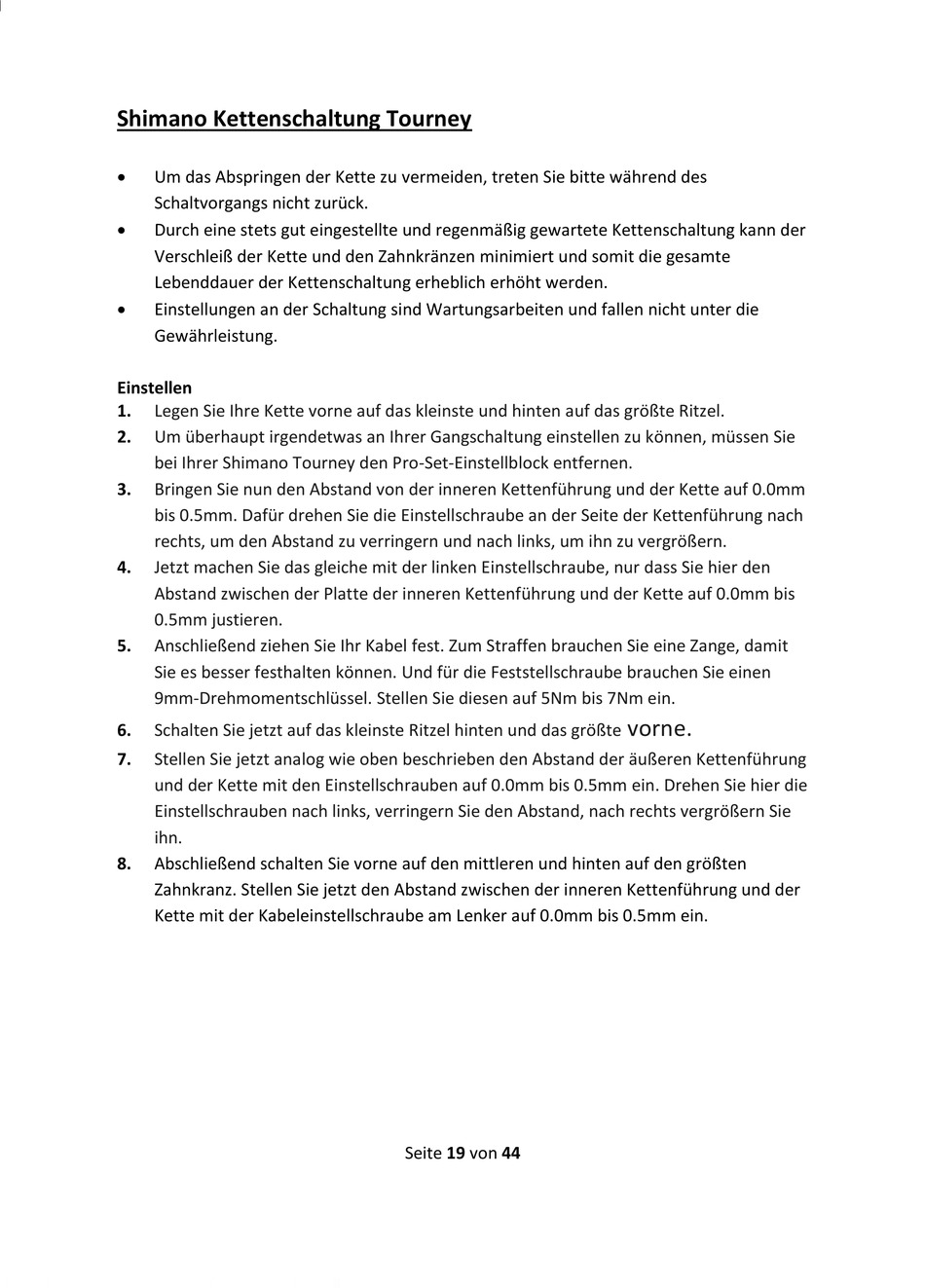

Shimano Kettenschaltung Tourney
Um das Abspringen der Kette zu vermeiden, treten Sie bitte während des
Schaltvorgangs nicht zurück.
Durch eine stets gut eingestellte und regenmäßig gewartete Kettenschaltung kann der
Verschleiß der Kette und den Zahnkränzen minimiert und somit die gesamte
Lebenddauer der Kettenschaltung erheblich erhöht werden.
Einstellungen an der Schaltung sind Wartungsarbeiten und fallen nicht unter die
Gewährleistung.
Einstellen
1.
Legen Sie Ihre Kette vorne auf das kleinste und hinten auf das größte Ritzel.
2.
Um überhaupt irgendetwas an Ihrer Gangschaltung einstellen zu können, müssen Sie
bei Ihrer Shimano Tourney den Pro-Set-Einstellblock entfernen.
3.
Bringen Sie nun den Abstand von der inneren Kettenführung und der Kette auf 0.0mm
bis 0.5mm. Dafür drehen Sie die Einstellschraube an der Seite der Kettenführung nach
rechts, um den Abstand zu verringern und nach links, um ihn zu vergrößern.
4.
Jetzt machen Sie das gleiche mit der linken Einstellschraube, nur dass Sie hier den
Abstand zwischen der Platte der inneren Kettenführung und der Kette auf 0.0mm bis
0.5mm justieren.
5.
Anschließend ziehen Sie Ihr Kabel fest. Zum Straffen brauchen Sie eine Zange, damit
Sie es besser festhalten können. Und für die Feststellschraube brauchen Sie einen
9mm-Drehmomentschlüssel. Stellen Sie diesen auf 5Nm bis 7Nm ein.
6.
Schalten Sie jetzt auf das kleinste Ritzel hinten und das größte
7.
Stellen Sie jetzt analog wie oben beschrieben den Abstand der äußeren Kettenführung
und der Kette mit den Einstellschrauben auf 0.0mm bis 0.5mm ein. Drehen Sie hier die
Einstellschrauben nach links, verringern Sie den Abstand, nach rechts vergrößern Sie
ihn.
8.
Abschließend schalten Sie vorne auf den mittleren und hinten auf den größten
Zahnkranz. Stellen Sie jetzt den Abstand zwischen der inneren Kettenführung und der
Kette mit der Kabeleinstellschraube am Lenker auf 0.0mm bis 0.5mm ein.
Seite 19 von 44
vorne.
