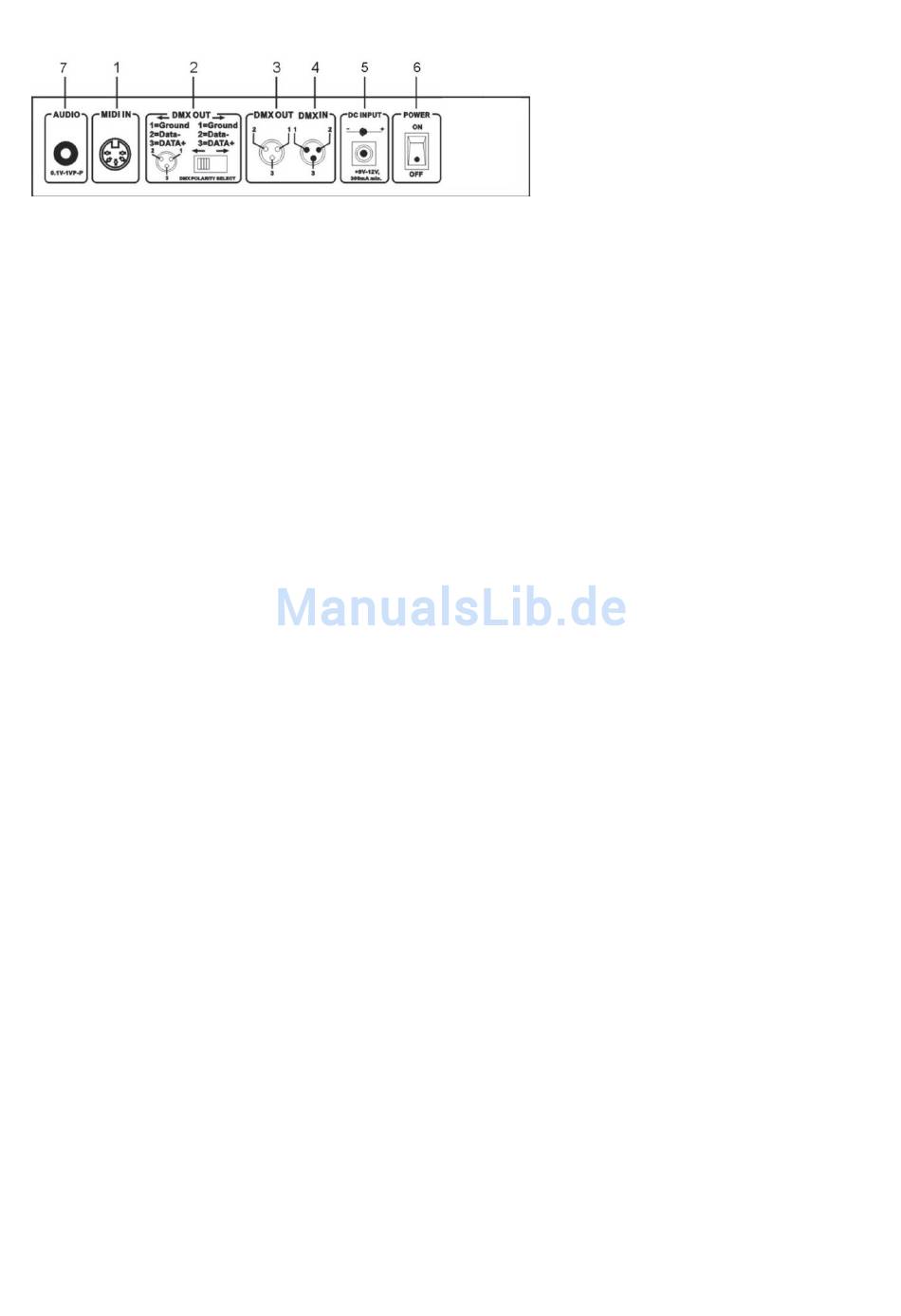

Abbildung 2:
Rückansicht
1. MIDI IN
Zum Anschluss eines Midi-Gerätes
2. XLR-POLARITÄT
Stellung links: 1: Ground/Shield, 2: Signal (-), 3: Signal (+)
Stellung rechts: 1: Ground/Shield, 2: Signal (+), 3: Signal (-)
3. DMX OUT
Zum Anschluss der zu steuernden DMX-Geräte
4. DMX IN
Zum Anschluss der steuernden DMX-Geräte
5. DC Input
Zum Anschluss des mitgelieferten Netzteils
6. POWER ON/OFF
An/Aus Schalter
7. LINE IN RCA
Kann für eine Soundansteuerung genutzt werden
2.2 Aufbau und Anschluss von Geräten
Hinweis: Es werden Grundkenntnisse für den DMX-512 Standard vorausgesetzt!
Aufbau/Einbau:
Der „DL-250" kann als Tischgerät verwendet werden oder in ein 19"-Rack eingebaut werden.
Bei einer Rack-Montage beachten Sie bitte, dass das Gehäuse möglichst über einen eingebauten Lüfter verfügt
oder aber warme Luft gut abziehen kann. Das Gerät muss mit M6 Schrauben fest in das Rack geschraubt
werden, damit es beim Transport nicht verrutschen kann. Verbinden Sie das Netzteil nun zunächst mit dem „DL-
250" und dann mit dem Stromnetz.
Musiksteuerung
Die Musiksteuerung erfolgt über das eingebaute Mikrofon oder die Line In Anschlussbuchse. Verbinden Sie Ihr
Audiosignal vom Mischpult (z. B. Master 2-Ausgang) mit der Cinch-Buchse an der Geräterückseite
(Eingangsempfindlichkeit 0,1 V - 1 V).
Erstellung einer DMX-Kette:
Die Verbindungen zwischen „DL-250" und den Geräten müssen jeweils mit 2-poligen, geschirmten Kabel
erfolgen. Als Verbindung dienen 3-polige XLR-Stecker und –Kupplungen.
Die Polung kann, wie weiter oben beschrieben, am Wahlschalter hinten am Gerät, einstellen.
Verbinden Sie nun den DMX-Ausgang des „DL-250" mit dem DMX-Eingang des ersten Gerätes, welches Sie in
die DMX-Kette einbinden möchten. Vom ersten Gerät gehen Sie auf die gleiche Weise zum zweiten Gerät usw.
Sie können maximal 12 Geräte anschließen.
WICHTIG: Am letzen Gerät in einer DMX-Kette sollte ein Endwiderstand zum Abschluss der Kette
angeschlossen werden. DMX-Endwiderstände sind im Handel erhältlich, können aber auch selber gebaut
werden. Es muss ein 120 Ohm Widerstand in einem XLR-Stecker zwischen den beiden Polen (+ und -)
eingelötet werden.
