Inhaltszusammenfassung für Miele KM 6304

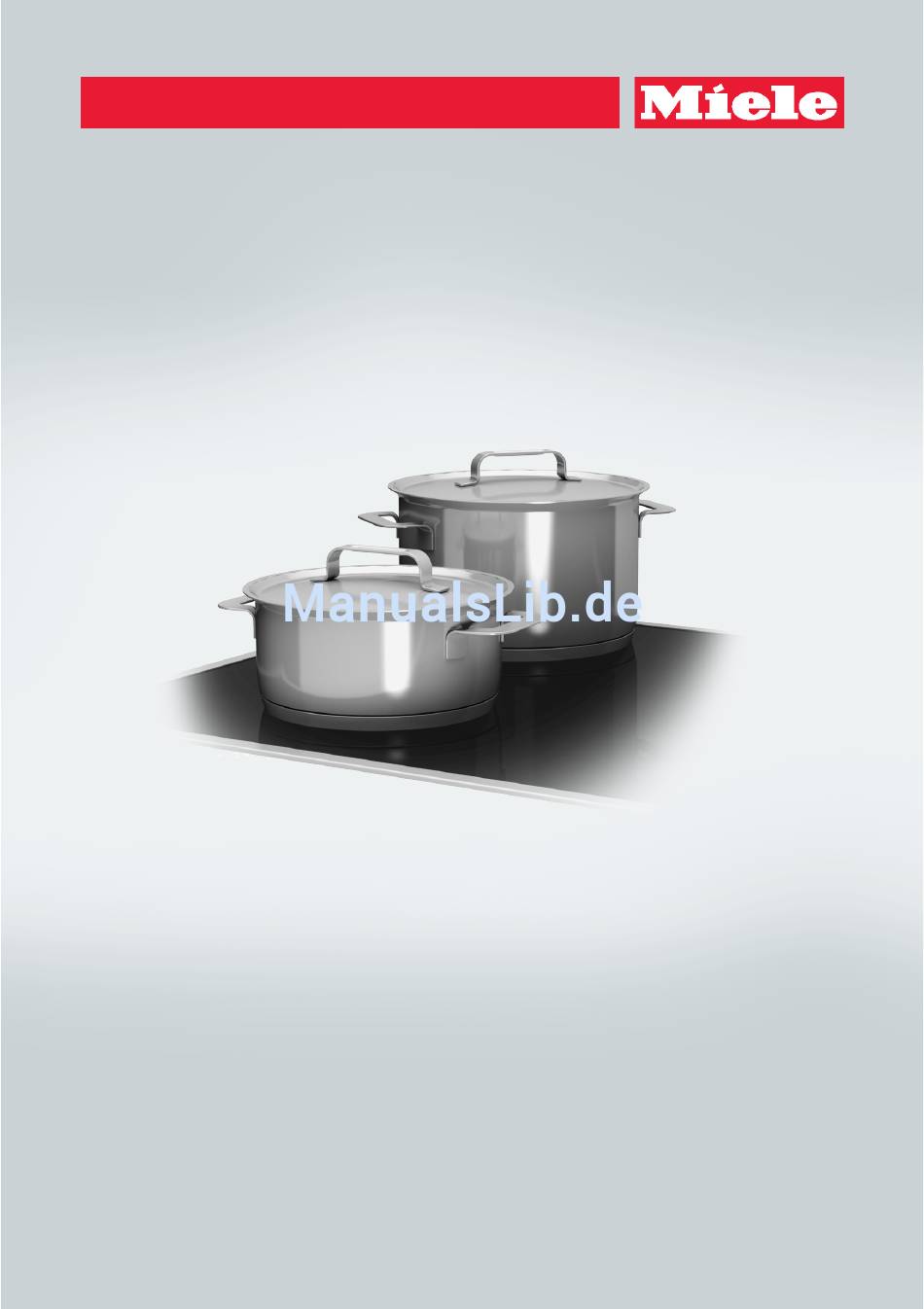

- Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder mit Induktion Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de - AT, DE M.-Nr. 09 870 930...
-
Seite 3: Inhaltsverzeichnis
KM 6304 ........ - Seite 4 Con|ctivity und Miele|home........
-
Seite 5: Sicherheitshinweise Und Warnungen
Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und ver- meiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Sicherheitshinweise und War- nungen verursacht werden. - Seite 6 Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung Dieses Kochfeld ist für die Verwendung im Haushalt und in haus- haltsähnlichen Aufstellumgebungen bestimmt. Dieses Kochfeld ist nicht für die Verwendung im Außenbereich bestimmt. Verwenden Sie das Kochfeld ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
- Seite 7 Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter acht Jahren müssen vom Kochfeld ferngehalten wer- den – es sei denn, sie werden ständig beaufsichtigt. Kinder ab acht Jahren dürfen das Kochfeld nur ohne Aufsicht be- dienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können.
- Seite 8 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen am Kochfeld können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
- Seite 9 Sicherheitshinweise und Warnungen Garantieansprüche gehen verloren, wenn das Kochfeld nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden. Das Kochfeld ist nicht für den Betrieb mit einer externen Zeit- schaltuhr oder einem Fernbedienungssystem bestimmt.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Öle und Fette können sich bei Überhitzung entzünden. Lassen Sie das Kochfeld bei Arbeiten mit Ölen und Fetten niemals unbeauf- sichtigt. Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Gerät aus und ersticken Sie die Flammen vorsichtig mit einem Deckel oder einer Löschdecke.
- Seite 11 Sicherheitshinweise und Warnungen Wenn das Kochfeld hinter einer Möbeltür eingebaut ist, betreiben Sie es nur bei geöffneter Möbeltür. Schließen Sie die Möbeltür erst, wenn die Restwärmeanzeigen erlo- schen sind. Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten.
- Seite 12 Sicherheitshinweise und Warnungen Raue Topf- und Pfannenböden verkratzen die Glaskeramikschei- be. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Heben Sie das Kochgeschirr zum Versetzen an. So vermeiden Sie Schlieren durch Abrieb und Kratzer. Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können Kratzer verursachen, wenn sie unter den Geschirrboden gelangen.
- Seite 13 Sicherheitshinweise und Warnungen Das elektromagnetische Feld des eingeschalteten Kochfeldes kann die Funktion magnetisierbarer Gegenstände beeinträchtigen. Kreditkarten, Speichermedien, Taschenrechner usw. dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Kochfeldes befin- den. Metallische Gegenstände, die in einer Schublade unter dem Kochfeld aufbewahrt werden, können bei längerer, intensiver Benut- zung des Gerätes heiß...
- Seite 14 Sicherheitshinweise und Warnungen Reinigung und Pflege Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Verwenden Sie zum Reinigen des Kochfeldes niemals einen Dampf-Reiniger. Wenn das Kochfeld über einem Pyrolyse-Backofen oder -Herd eingebaut ist, nehmen Sie es während des Pyrolysevorgangs nicht in Betrieb, da der Überhitzungsschutz des Kochfeldes auslösen kann (siehe entsprechendes Kapitel).
-
Seite 15: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Kochfeld rialien. Sie enthalten aber auch schädli- vor Transportschäden. Die Verpa- che Stoffe, die für ihre Funktion und Si- ckungsmaterialien sind nach umwelt- cherheit notwendig waren. -
Seite 16: Gerätebeschreibung
Gerätebeschreibung Gerätemodelle KM 6304 a Kochzone mit Booster b Kochzone mit Booster c PowerFlex Kochzone mit TwinBooster d PowerFlex Kochzone mit TwinBooster c + d kombinierbar zum PowerFlex Kochbereich e Bedienfeld... -
Seite 17: Km 6307 / Km 6308
Gerätebeschreibung KM 6307 / KM 6308 a Kochzone mit Booster b Kochzone mit Booster c PowerFlex Kochzone mit TwinBooster d PowerFlex Kochzone mit TwinBooster c + d kombinierbar zum PowerFlex Kochbereich e Bedienfeld... -
Seite 18: Bedienfeld
Gerätebeschreibung Bedienfeld Sensortasten a Ein/Aus b Bedienskala - Leistungsstufe einstellen - Zeit einstellen c Verriegelung d Booster / TwinBooster e Kochzone anwählen f PowerFlex Kochbereich einschalten g - Anwahl des Timers - Wechseln zwischen den Timer-Funktionen - Anwahl einer Abschaltzeit (siehe Kapitel "Kochzone automatisch abschalten") h Stop and Go... - Seite 19 Gerätebeschreibung Kontrollleuchten i Verriegelung j Booster Kochzonenanzeige = Kochzone betriebsbereit = Warmhaltestufe 1 bis 9 = Leistungsstufe = Stufe 1 TwinBooster = Booster / Stufe 2 TwinBooster œ = PowerFlex Kochbereich aktiviert ß = Fehlendes oder ungeeignetes Geschirr (siehe Kapitel "Induktion") = Restwärme = Ankochautomatik bei erweitertem Umfang der Leistungsstufen l Kontrollleuchte für Ankochautomatik oder erweiterten Umfang der...
-
Seite 20: Kochzonendaten
Gerätebeschreibung Kochzonendaten Kochzone KM 6304 minimaler bis maximaler Leistung in Watt bei 230 V** C in cm* 14–20 normal 1850 Booster 3000 10–16 normal 1400 Booster 2200 15–23 normal 2100 TwinBooster, Stufe 1 3000 TwinBooster, Stufe 2 3650 15–23 normal... - Seite 21 Gerätebeschreibung Kochzone KM 6307 / KM 6308 minimaler bis maximaler Leistung in Watt bei 230 V** C in cm* 16–23 normal 2300 TwinBooster, Stufe 1 3000 TwinBooster, Stufe 2 3650 10–16 normal 1400 Booster 2200 15–23 normal 2100 TwinBooster, Stufe 1 3000 TwinBooster, Stufe 2 3650...
-
Seite 22: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Kleben Sie das Typenschild, das sich bei den Unterlagen Ih- res Gerätes befindet, an die dafür vorgesehene Stelle im Ka- pitel "Kundendienst, Typenschild, Garantie". Erste Reinigung ^ Entfernen Sie eventuell angebrachte Schutzfolien und Auf- kleber. ^ Wischen Sie Ihr Gerät vor dem ersten Benutzen mit einem feuchten Tuch ab und trocknen Sie es ab. -
Seite 23: Induktion
Induktion Funktionsweise Unter einer Induktionskochzone befindet sich eine Induktions- spule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld, das direkt auf den Topfboden wirkt und ihn erhitzt. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme. Die Induktion funktioniert nur bei Kochgeschirr mit einem magnetisierbaren Boden (siehe Kapitel "Kochgeschirr"). -
Seite 24: Geräusche
Induktion Geräusche Bei Betrieb von Induktions-Kochzonen können im Kochge- schirr, abhängig von Material und Verarbeitung des Bodens, folgende Geräusche entstehen: – Brummen bei hoher Leistungsstufe. Es wird schwächer oder verschwindet, wenn die Leistungsstufe verringert wird, – Prasseln bei Kochgeschirr, dessen Boden aus verschiede- nen Materialien besteht (z. -
Seite 25: Kochgeschirr
Induktion Kochgeschirr Geeignet ist Kochgeschirr aus: – Edelstahl mit magnetisierbarem Boden, – emailliertem Stahl, – Gusseisen. Nicht geeignet ist Kochgeschirr aus: – Edelstahl mit nicht magnetisierbarem Boden, – Aluminium oder Kupfer, – Glas, Keramik oder Steingut. Wenn Sie nicht sicher sind, ob ein Topf oder eine Pfanne in- duktionsgeeignet ist, halten Sie einen Magneten an den Ge- schirrboden. -
Seite 26: Tipps Zum Energiesparen
Tipps zum Energiesparen – Garen Sie nach Möglichkeit nur in geschlossenen Töpfen oder Pfannen. So wird verhindert, dass Wärme unnötig ent- weicht. offen geschlossen – Wählen Sie für kleine Mengen einen kleinen Topf. Ein klei- ner Topf benötigt weniger Energie als ein großer, nur we- nig gefüllter Topf. -
Seite 27: Einstellbereiche
Einstellbereiche Das Gerät ist werkseitig mit 9 Leistungsstufen programmiert. Wenn Sie eine feiner abgestimmte Einstellung der Leistungsstufen wünschen, können Sie den Umfang der Leistungsstufen erweitern (siehe Kapitel "Programmierung"). Die Zwischenstu- fen werden mit einem leuchtenden Punkt neben der Zahl dargestellt. Einstellbereich werkseitig erweitert... -
Seite 28: Bedienung
Bedienung Bedienprinzip Ihr Glaskeramik-Kochfeld ist mit elektronischen Sensortasten ausgestattet, die auf Fingerkontakt reagieren. Sie bedienen das Kochfeld, indem Sie mit dem Finger die entsprechenden Sensortasten berühren. Jede Reaktion der Tasten wird mit einem akustischen Signal quittiert. Die Sen- sortaste Ein/Aus s muss beim Einschalten aus Sicherheits- gründen länger berührt werden als die übrigen Tasten. -
Seite 29: Kochfeld Einschalten
Bedienung Brandgefahr! Lassen Sie das Gerät während des Betriebes nicht unbe- aufsichtigt! Beachten Sie, dass die Aufheizzeit bei Induktionskochfel- dern sehr viel kürzer ist als bei herkömmlichen Kochfel- dern. Kochfeld einschalten ^ Berühren Sie die Sensortaste s. In den Anzeigen aller Kochzonen erscheint eine 0. Erfolgt kei- ne weitere Eingabe, schaltet sich das Kochfeld aus Sicher- heitsgründen nach wenigen Sekunden wieder ab. -
Seite 30: Leistungsstufe Ändern
Bedienung Leistungsstufe ändern ^ Berühren Sie kurz die Anwahltaste der gewünschten Koch- zone. Die Leistungsstufe in der Anzeige der Kochzone blinkt. ^ Stellen Sie durch Berühren der entsprechenden Ziffer auf der Bedienskala die gewünschte Leistungsstufe ein. Wenn nur nur eine Kochzone in Betrieb ist, kann die Leis- tungsstufe ohne Aktivierung geändert werden. -
Seite 31: Powerflex Kochbereich
Bedienung PowerFlex Kochbereich Sie können die PowerFlex Kochzonen (hinten rechts und vorn rechts) zu einem PowerFlex Kochbereich zusammenschalten. Die Einstellungen für den Kochbereich werden mit der hinte- ren Kochzone gesteuert. Aktivieren ^ Berühren Sie die Sensortaste y. In der Anzeige der hinteren Kochzone blinkt 0. In der Anzeige der vorderen Kochzone leuchtet œ. -
Seite 32: Ankochautomatik
Bedienung Ankochautomatik Bei aktivierter Ankochautomatik heizt die Kochzone automa- tisch mit höchster Leistung an (Ankochstoß) und schaltet dann auf die eingestellte Leistungsstufe (Fortkochstufe) zu- rück. Die Ankochzeit hängt von der eingestellten Fortkochstu- fe ab (siehe Tabelle). Aktivieren ^ Berühren Sie kurz die Anwahltaste der gewünschten Koch- zone. - Seite 33 Bedienung Fortkochstufe* Ankochzeit in Minuten und Sekunden (ca.) 0 : 15 0 : 15 0 : 15 0 : 15 0 : 25 0 : 25 0 : 50 0 : 50 2 : 00 5 : 50 5 : 50 2 : 50 2 : 50 2 : 50...
-
Seite 34: Booster
Bedienung Booster Die Kochzonen sind mit einem Booster oder TwinBooster ausgestattet (siehe Gerätebeschreibung). Der Booster verstärkt die Leistung, damit große Mengen schnell erhitzt werden, z. B. Wasser zum Nudelkochen (siehe Tipp Kapitel "PowerFlex Kochbereich"). Diese Leistungsver- stärkung ist für maximal 15 Minuten aktiv. Sie können den Booster maximal bei zwei Kochzonen gleich- zeitig nutzen. - Seite 35 Bedienung Booster einschalten ^ Berühren Sie die Anwahltaste der gewünschten Kochzone. ^ Stellen Sie ggf. eine Leistungsstufe ein. ^ Berühren Sie die Sensortaste B I/II. Die Kontrollleuchte für den Booster leuchtet auf, und in der Anzeige der Kochzone beginnt h zu blinken. Nach wenigen Sekunden leuchtet h konstant und die Kontroll- leuchte erlischt.
-
Seite 36: Warmhalten
Bedienung Warmhalten Alle Kochzonen haben eine Warmhaltestufe "h". Sie liegt zwi- schen den Leistungsstufen "0" und "1". Die Warmhaltestufe dient nicht zum Wiedererwärmen von kaltgewordenen Speisen, sondern zum Warmhalten von heißen Speisen direkt nach der Zubereitung. Wenn Sie die Warmhaltestufe eingestellt haben, bleibt die Kochzone für maximal 2 Stunden eingeschaltet. -
Seite 37: Timer
Timer Das Kochfeld muss eingeschaltet sein, wenn Sie den Timer nutzen möchten. Der Timer kann für zwei Funktionen genutzt werden: – zum Einstellen einer Kurzzeit – zum automatischen Abschalten einer Kochzone. Sie können eine Zeit bis 99 Minuten einstellen. Kurzzeit Einstellen Beispiel: Sie möchten 15 Minuten einstellen. -
Seite 38: Kochzone Automatisch Abschalten
Timer Kochzone automatisch abschalten Sie können eine Zeit einstellen, nach der eine Kochzone auto- matisch abgeschaltet wird. Alle Kochzonen können gleichzeitig programmiert werden. Ist die programmierte Zeit länger als die maximale zulässi- ge Betriebsdauer, wird die Kochzone von der Sicherheits- ausschaltung (siehe entsprechendes Kapitel) ausgeschal- tet. -
Seite 39: Timerfunktionen Gleichzeitig Nutzen
Timer Timerfunktionen gleichzeitig nutzen Die Funktionen Kurzzeit und Automatisches Abschalten kön- nen gleichzeitig genutzt werden. Sie haben eine oder mehrere Abschaltzeiten programmiert und möchten zusätzlich eine Kurzzeit einstellen: Berühren Sie die Sensortaste m so oft, bis die Kontrollleuch- ten der programmierten Kochzonen statisch leuchten und in der Timeranzeige 00 erscheint. -
Seite 40: Sicherheitseinrichtungen
Sicherheitseinrichtungen Verriegelung / Inbetriebnahmesperre Damit Kochfeld und Kochzonen nicht unbeabsichtigt einge- schaltet oder Einstellungen geändert werden können, ist Ihr Gerät mit einer Verriegelung ausgestattet. Die Verriegelung wird bei eingeschaltetem Kochfeld akti- viert. Ist sie aktiviert, lässt sich das Gerät nur bedingt bedie- nen: –... - Seite 41 Sicherheitseinrichtungen Aktivieren Drei-Finger-Bedienung (werkseitige Einstellung) ^ Berühren Sie gleichzeitig die Sensortaste $ und die An- wahltasten der beiden rechten Kochzonen so lange, bis die Kontrollleuchte der Verriegelung und LC in der Timeranzei- ge erscheinen. Nach kurzer Zeit erlöschen die Kontrollleuchte und LC. Ein-Finger-Bedienung ^ Berühren Sie die Sensortaste $ so lange, bis die Kontroll- leuchte der Verriegelung und LC in der Timeranzeige er-...
-
Seite 42: Stop And Go
Sicherheitseinrichtungen Stop and Go Ihr Gerät ist mit einer Funktion ausgestattet, die bei Aktivie- rung die Leistungsstufe aller eingeschalteten Kochzonen auf 1 reduziert. Die Leistungsstufen der Kochzonen und die Ein- stellung des Timers lassen sich nicht ändern, das Kochfeld kann nur ausgeschaltet werden. Bei Deaktivierung arbeiten die Kochzonen mit der zuletzt ein- gestellten Leistungsstufe weiter. -
Seite 43: Sicherheitsausschaltung
Sicherheitseinrichtungen Sicherheitsausschaltung Bei zu langer Betriebsdauer Wenn eine Kochzone über einen ungewöhnlich langen Zeit- raum hinweg (siehe Tabelle) mit gleich bleibender Leis- tungsstufe beheizt wird, schaltet sie sich automatisch aus, und die entsprechende Restwärmeanzeige erscheint. Wenn Sie die Kochzone erneut in Betrieb nehmen wollen, schalten Sie sie wie gewohnt wieder ein. -
Seite 44: Überhitzungsschutz
Sicherheitseinrichtungen Überhitzungsschutz Alle Induktionsspulen und die Kühlkörper der Elektronik sind jeweils mit einem Überhitzungsschutz ausgestattet. Bevor sich die Induktionsspulen bzw. die Kühlkörper überhitzen, lei- tet der Überhitzungsschutz eine der folgenden Maßnahmen ein: Induktionsspule – Ein eingeschalteter Booster wird abgebrochen. – Die eingestellte Leistungsstufe wird reduziert. –... -
Seite 45: Reinigung Und Pflege
Reinigung und Pflege Verletzungsgefahr! Der Dampf eines Dampf-Reinigers kann an spannungs- führende Teile gelangen und einen Kurzschluss verursa- chen. Benutzen Sie zum Reinigen des Gerätes niemals einen Dampf-Reiniger. Reinigen Sie das Gerät nach jedem Benutzen. Lassen Sie es dazu abkühlen. Trocknen Sie das Gerät nach jeder Reinigung ab, um Kalk- rückstände zu vermeiden Um Beschädigungen der Oberflächen zu vermeiden, ver-... - Seite 46 Entfernen Sie alle groben Verschmutzungen mit einem feuch- ten Tuch, fest anhaftende Verschmutzungen mit einem Glas- schaber. Reinigen Sie das Kochfeld anschließend mit dem Miele Glas- keramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör") oder einem handelsüblichen Glaskeramik-Reiniger, und mit einem Küchenpapier oder einem sauberen Tuch. Tra- gen Sie den Reiniger nicht auf ein heißes Kochfeld auf, da...
-
Seite 47: Programmierung
Programmierung Sie können die Programmierung Ihres Gerätes ändern (siehe Tabelle). Sie können mehrere Einstellungen nacheinander än- dern. Nach Aufruf der Programmierung erscheinen in der Timeran- zeige P (Programm) und S (Status); bei Kochfeldern mit 3 Kochzonen erscheint hinten links eine zusätzliche Anzeige. In den Kochzonenanzeigen vorn links und hinten links wird das Programm angezeigt. - Seite 48 Programmierung Einstellungen speichern ^ Berühren Sie die Sensortaste s so lange, bis die Anzeigen erloschen sind. Einstellungen nicht speichern ^ Berühren Sie die Sensortaste $ so lange, bis die Anzeigen erloschen sind.
- Seite 49 Programmierung Programm* Status** Einstellung 00 Demonstrationsmodus Demonstrationsmodus ein und werkseitige Einstel- (nach Einschalten des Kochfel- lung des erscheint für einige Sekun- den in der Timeranzeige "dE") Demonstrationsmodus aus Wiederherstellung der werk- seitigen Einstellungen 01 Stop and Go 02 Umfang der Leistungsstu- 9 Leistungsstufen (1, 2, 3 ...
- Seite 50 Anwahltasten der beiden rechten Kochzonen Inbetriebnahmesperre Nur manuelle Aktivierung der In- betriebnahmesperre Manuelle und automatische Akti- vierung der Inbetriebnahmesper- Ankochautomatik Miele|home nicht aktuell - nur bei kommunika- abgemeldet tionsfähigen Geräten mit angemeldet nachgerüstetem Kommu- nikationsmodul - Signalton bei Bedecken...
-
Seite 51: Was Tun, Wenn
Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die Miele nicht haftet. Öffnen Sie niemals selbst das Gehäuse des Gerätes. Nur von Miele au- torisierte Fachkräfte dürfen Installations- und Wartungsarbeiten sowie Repara- turen durchführen. - Seite 52 Was tun, wenn ...? Problem Ursache Behebung Bei Betrieb des neuen Bei jeder folgenden Inbe- Kochfeldes kommt es triebnahme verringert sich zu Geruchs- und der Geruch und ver- Dunstbildung. schwindet schließlich ganz. In der Anzeige einer Es befindet sich kein oder Verwenden Sie geeigntes Kochzone blinkt das ungeeignetes Geschirr auf...
- Seite 53 Was tun, wenn ...? Problem Ursache Behebung Die Leistungsstufe 9 Bei gleichzeitigem Be- wird automatisch redu- trieb auf Leistungsstufe ziert, wenn Sie bei der 9 würde die mögliche verbundenen Koch- Gesamtleistung über- bzw Bräterzone eben- schritten. falls die Leistungsstufe 9 einstellen. Das Gerät schaltet sich Ein oder mehrere Sen- Reinigen Sie das Bedienfeld...
- Seite 54 Was tun, wenn ...? Problem Ursache Behebung Die Empfindlichkeit Sorgen Sie zunächst dafür, dass Die Sensortasten rea- gieren überempfind- der Sensortasten hat weder direktes Licht (Sonnen- lich oder unempfind- sich verstellt. oder künstliches Licht) auf das lich. Kochfeld fällt noch die Umge- bung des Kochfeldes zu dunkel ist.
-
Seite 55: Nachkaufbares Zubehör
Passend zu Ihren Geräten bietet Miele ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pflege- produkten. Diese Produkte können Sie ganz leicht im Miele Webshop be- stellen: Sie erhalten diese Produkte auch über den Miele Kunden- dienst (siehe Umschlag) und bei Ihrem Miele Fachhändler. -
Seite 56: System Miele|Home
Für Ihr Kochfeld wird der Hauptzustand angezeigt: Ein, Aus, Fehler. Auf einem PC, Notebook oder iPod* / iPhone* (mobile Endge- räte) können über ein Miele|home Gateway im Bereich des Heimnetzwerks Statusinformationen zu den Hausgeräten an- gezeigt und einige Steuerbefehle ausgeführt werden. - Seite 57 Nachkaufbares Zubehör Miele|home a kommunikationsfähige Hausgeräte (Beispiele) b Kommunikationsmodul c SuperVision Hausgerät d Stromnetz (Powerline) e Miele|home Gateway f (WLAN) Router Mögliche Anbindungen g PC, Notebook h iPod* oder iPhone* i Kopplung mit dem Display eines Hausbussystems j Mögliche Internetanbindung * iPod und iPhone sind eingetragene Marken der Fa.
- Seite 58 Nachkaufbares Zubehör Con|ctivity a Kommunikationsmodul XKM 2000 DA b Kommunikationsmodul XKM 2100 KM c Stromnetz (Powerline)
-
Seite 59: Con|Ctivity Und Miele|Home
Con|ctivity und Miele|home Kochfeld anmelden Möchten Sie das Kochfeld – bei Miele{home anmelden, bereiten Sie zuerst den An- meldevorgang am Anzeigegerät vor (siehe Montage- und Installationsanweisung "Miele|home") – bei Con|ctivity anmelden, müssen Sie zuerst die Dunst- abzugshaube anmelden (siehe Montage- und Installations- anweisung "Con|ctivity"). -
Seite 60: Kochfeld Abmelden
Con|ctivity und Miele|home Kochfeld abmelden Möchten Sie das Kochfeld bei Miele{home abmelden, be- reiten Sie zuerst den Abmeldevorgang am Anzeigegerät vor (siehe Montage- und Installationsanweisung "Miele|home"). ^ Berühren Sie bei ausgeschaltetem Kochfeld gleichzeitig die Sensortasten s und $ so lange, bis die Kontrollleuchte für die Verriegelung blinkt. -
Seite 61: Sicherheitshinweise Zum Einbau
Sicherheitshinweise zum Einbau Stellen Sie sicher, dass die Netzan- Das Gerät darf nur von einer schlussleitung des Kochfeldes nach qualifizierten Fachkraft eingebaut dem Einbau nicht berührt werden kann und von einer Elektro-Fachkraft an und keinen mechanischen Belastungen das Elektronetz angeschlossen wer- ausgesetzt ist. -
Seite 62: Sicherheitsabstände
Sicherheitsabstände Sicherheitsabstand oberhalb des Ge- rätes Zwischen dem Gerät und einer darüber angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden. Wenn die Angaben des Haubenherstel- lers fehlen oder leicht entflammbare Materialien (z. B. ein Hängebord) über dem Gerät installiert sind, muss der Si- cherheitsabstand mindestens 760 mm betragen. - Seite 63 Sicherheitsabstände Sicherheitsabstand hinten / seitlich Beim Einbau eines Kochfeldes dürfen sich an der Rückseite und an einer Sei- te (rechts oder links) beliebig hohe Schrank- oder Raumwände befinden (siehe Abbildungen). a 50 mm Mindestabstand hinten vom Nicht erlaubt! Arbeitsplattenausschnitt bis zur Hin- terkante Arbeitsplatte.
- Seite 64 Sicherheitsabstände Mindestabstand unterhalb Zwischenboden Um die Belüftung des Gerätes zu ge- Der Einbau eines Zwischenbodens un- währleisten, ist unterhalb des Gerätes terhalb des Kochfeldes ist nicht erfor- ein Mindestabstand zu einem Back- derlich aber erlaubt. ofen, einem Zwischenboden oder einer Für die Verlegung der Netzanschluss- Schublade erforderlich.
- Seite 65 Sicherheitsabstände Sicherheitsabstand zu Nischenverkleidung Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi- schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Temperaturen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
-
Seite 66: Rahmen-/Facettenkochfelder
Rahmen-/Facettenkochfelder Hinweise zum Einbau Geflieste Arbeitsfläche Dichtung zwischen Kochfeld und Ar- beitsplatte Kochfeld und Arbeitsplatte können bei einem eventuell erforderlichen Ausbau des Kochfeldes beschädigt werden, wenn Sie das Kochfeld mit Fugendichtungsmittel abdichten. Verwenden Sie kein Fugendich- tungsdichtungsmittel zwischen Kochfeld und Arbeitsplatte. Die Fugen a und der schraffierte Be- reich unter der Auflagefläche des Kochfeldes müssen glatt und eben... -
Seite 67: Einbaumaße
Rahmen-/Facettenkochfelder Einbaumaße KM 6304 a vorn b Einbau-Höhe c Anschluss Miele|home d Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm) liegt lose bei. -
Seite 68: Km 6307
Rahmen-/Facettenkochfelder KM 6307 a vorn b Einbau-Höhe c Anschluss Miele|home d Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm) liegt lose bei. -
Seite 69: Einbau
Rahmen-/Facettenkochfelder Einbau Kochfeld einsetzen ^ Führen Sie die Netzanschlussleitung Arbeitsplatte vorbereiten durch den Arbeitsplattenausschnitt ^ Erstellen Sie den Arbeitsplattenaus- nach unten. schnitt entsprechend dem Maßbild. ^ Legen Sie das Kochfeld mittig in den Beachten Sie die Sicherheitsabstän- Ausschnitt. Achten Sie darauf, dass de (siehe Kapitel "Sicherheitsabstän- die Dichtung des Gerätes auf der Ar- de"). -
Seite 70: Flächenbündige Kochfelder
Flächenbündige Kochfelder Einbaumaße KM 6308 a vorn Beachten Sie unbedingt die Detail- b Einbau-Höhe zeichnungen für die Ausschnittmaße c Anschluss Miele|home der Naturstein-Arbeitsplatte. d Stufenfräsung für Arbeitsplatten aus Naturstein e Netzanschlusskasten Die Netzanschlussleitung (L=1440 mm) liegt lose bei. -
Seite 71: Einbau
Flächenbündige Kochfelder Einbau Das Kochfeld wird – in eine entsprechend ausgefräste Ein flächenbündiges Kochfeld ist Naturstein-Arbeitsplatte direkt einge- nur für den Einbau in Naturstein setzt. (Granit, Marmor), Massivholz und – im Ausschnitt von Massivholz, ge- geflieste Arbeitsplatten geeignet. fliesten Arbeitsplatten und Glasar- Im Kapitel "Einbaumaße"... - Seite 72 Flächenbündige Kochfelder Arbeitsplatte aus Naturstein Netzanschlussleitung am Gerät an- schließen Arbeitsplattenausschnitt erstellen Die Netzanschlussleitung darf nur von einer Elektro-Fachkraft am Gerät angeschlossen werden. ^ Schließen Sie die Netzanschlusslei- tung entsprechend dem Anschluss- schema (siehe Kapitel "Elektroan- schluss > Anschlussschema") am Gerät an.
- Seite 73 Flächenbündige Kochfelder Arbeitsplatte aus Massivholz / Netzanschlussleitung am Gerät an- schließen geflieste Arbeitsplatte / Glasar- beitsplatte Die Netzanschlussleitung darf nur von einer Elektro-Fachkraft am Gerät Arbeitsplattenausschnitt erstellen angeschlossen werden. ^ Schließen Sie die Netzanschlusslei- tung entsprechend dem Anschluss- schema (siehe Kapitel "Elektroan- schluss >...
-
Seite 74: Elektroanschluss
In- stallations- und Wartungsarbeiten Die Anschlussmöglichkeiten entneh- oder Reparaturen entstehen. men Sie bitte dem Anschlussschema. Miele kann nicht für Schäden verant- wortlich gemacht werden, die durch Fehlerstromschutzschalter einen installationsseitig fehlenden oder unterbrochenen Schutzleiter Zur Erhöhung der Sicherheit empfiehlt verursacht wurden (z. -
Seite 75: Netzanschlussleitung
Bei Wechsel der Netzanschlussleitung nehmen. oder: darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet wer- – Sicherungs-Schraubautomaten den, der bei Miele oder dem Kunden- Prüfknopf (rot) drücken, bis der dienst erhältlich ist. Mittelknopf (schwarz) heraus- Die Netzanschlussleitung darf nur von springt. -
Seite 76: Anschlussschema
Elektroanschluss Anschlussschema a b c d e 200-240 V~ 200-240 V~ 200-240 V~ (L3) 200-240 V~ 200-240 V~ b c d (L2) 200-240 V~... -
Seite 77: Kundendienst, Typenschild, Garantie
Kundendienst, Typenschild, Garantie Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkundendienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. - Seite 80 KM 6304 / KM 6307 / KM 6308 de - AT, DE M.-Nr. 09 870 930 / 01...
