Installieren Eines Dimms; Entfernen Eines Dimms - Asus P5GD2 Benutzerhandbuch

2.4.3 2.4.3

Installieren eines DIMMs

Installieren eines DIMMs
2.4.3 2.4.3 2.4.3 Installieren eines DIMMs Installieren eines DIMMs Installieren eines DIMMs
Trennen Sie unbedient das System vom Netz, bevor Sie DIMMs oder andere
Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl
das Motherboard als auch die Komponenten schwer beschädigt werden.

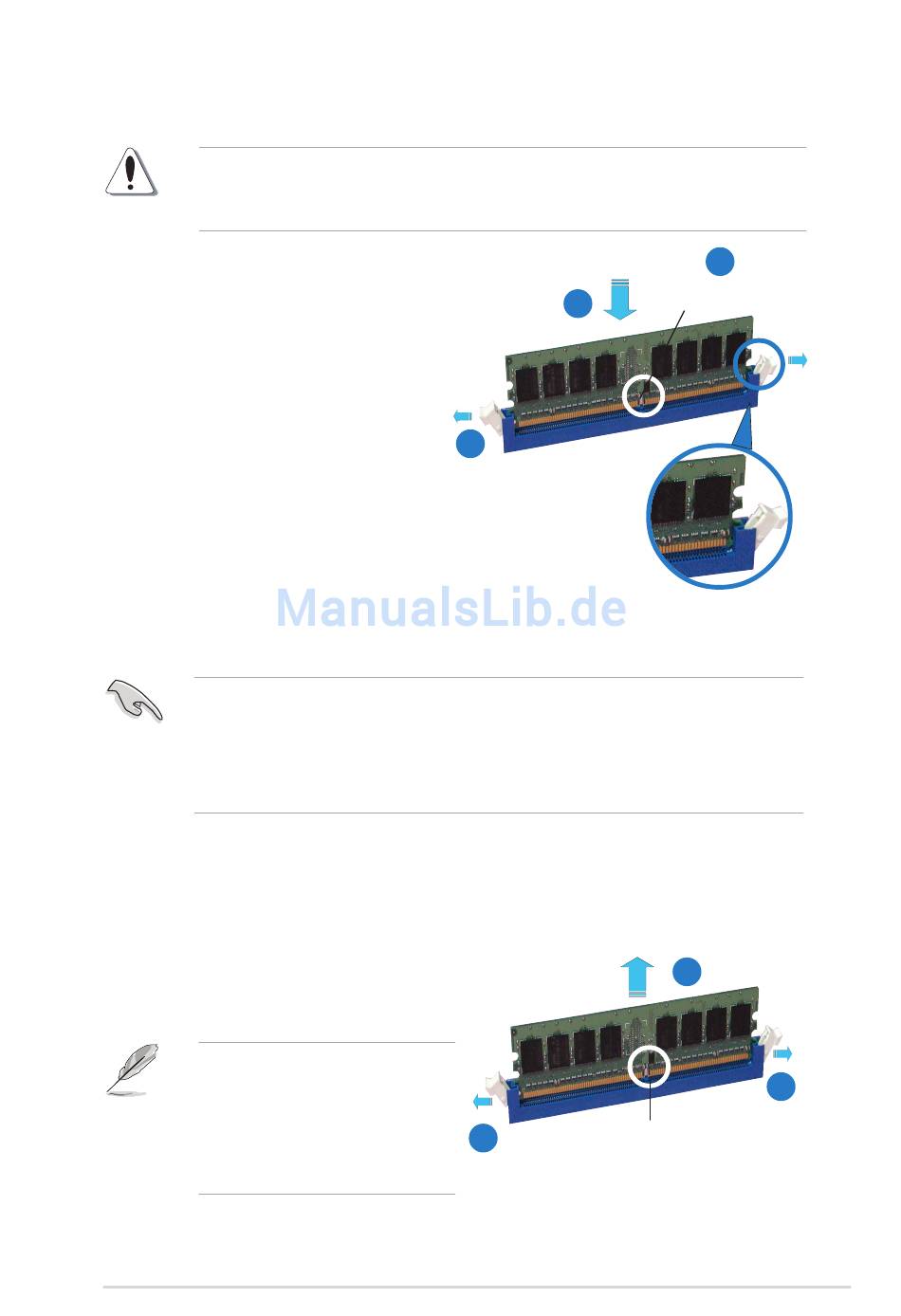

So installieren Sie ein DIMM-Modul:
1. Drücken Sie die Haltebügel
nach außen, um den DIMM-
Steckplatz zu entriegeln.
2. Richten Sie ein DIMM-Modul auf
den Steckplatz aus, so dass
die Kerbe am DIMM-Modul an
die Unterbrechung des
Steckplatzes passt.
3. Stecken Sie das DIMM-Modul
fest in den Steckplatz ein, bis
die Haltebügel
zurückschnappen und das
DIMM-Modul richtig sitzt.
• Ein DDR2-DIMM lässt sich aufgrund einer Kerbe nur in einer Richtung
einpassen. Stecken Sie ein DIMM nicht gewaltsam in einen Steckplatz,
da es sonst beschädigt werden könnte.
• Die DDR2 DIMM-Steckplätze unterstützen DDR DIMM-Module nicht.
Stecken Sie keine DDR DIMM-Module in die DDR2 DIMM-Steckplätze ein.
2.4.4 2.4.4

Entfernen eines DIMMs

Entfernen eines DIMMs
2.4.4 2.4.4 2.4.4 Entfernen eines DIMMs Entfernen eines DIMMs Entfernen eines DIMMs
Folgen Sie den nachstehenden Schritten, um ein DIMM-Modul zu entfernen.
1. Drücken Sie die Haltebügel
gleichzeitig nach außen, um den
DIMM-Steckplatz zu entriegeln.
Halten Sie das DIMM-Modul
beim Drücken der Haltebügel
leicht mit Ihren Fingern fest.
Das DIMM-Modul könnte
plötzlich herausspringen und
beschädigt werden.
2. Entfernen Sie das DIMM-Modul von dem Steckplatz.
A S U S P 5 G D 2 - S e r i e A S U S P 5 G D 2 - S e r i e
A S U S P 5 G D 2 - S e r i e A S U S P 5 G D 2 - S e r i e A S U S P 5 G D 2 - S e r i e
3
1
E n t r i e g e l t e r H a l t e b ü g e l E n t r i e g e l t e r H a l t e b ü g e l E n t r i e g e l t e r H a l t e b ü g e l E n t r i e g e l t e r H a l t e b ü g e l E n t r i e g e l t e r H a l t e b ü g e l
D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e
1
2
D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e
D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e D D R 2 D I M M - K e r b e
2
1
2 - 1 7 2 - 1 7
2 - 1 7 2 - 1 7 2 - 1 7
