2.4
Systemspeicher
2.4.1
2.4.1
Überblick
Überblick
2.4.1
2.4.1
2.4.1
Überblick
Überblick
Überblick
Das Motherboard ist mit vier Double 240-pol. Double Data Rate 2 (DDR2)
Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet.
Ein DDR2-Modul hat die selbe Abmessungen wie ein DDR DIMM-Modul,
verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-
Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen
DDR DIMM-Steckplatz eingesteckt werden können.

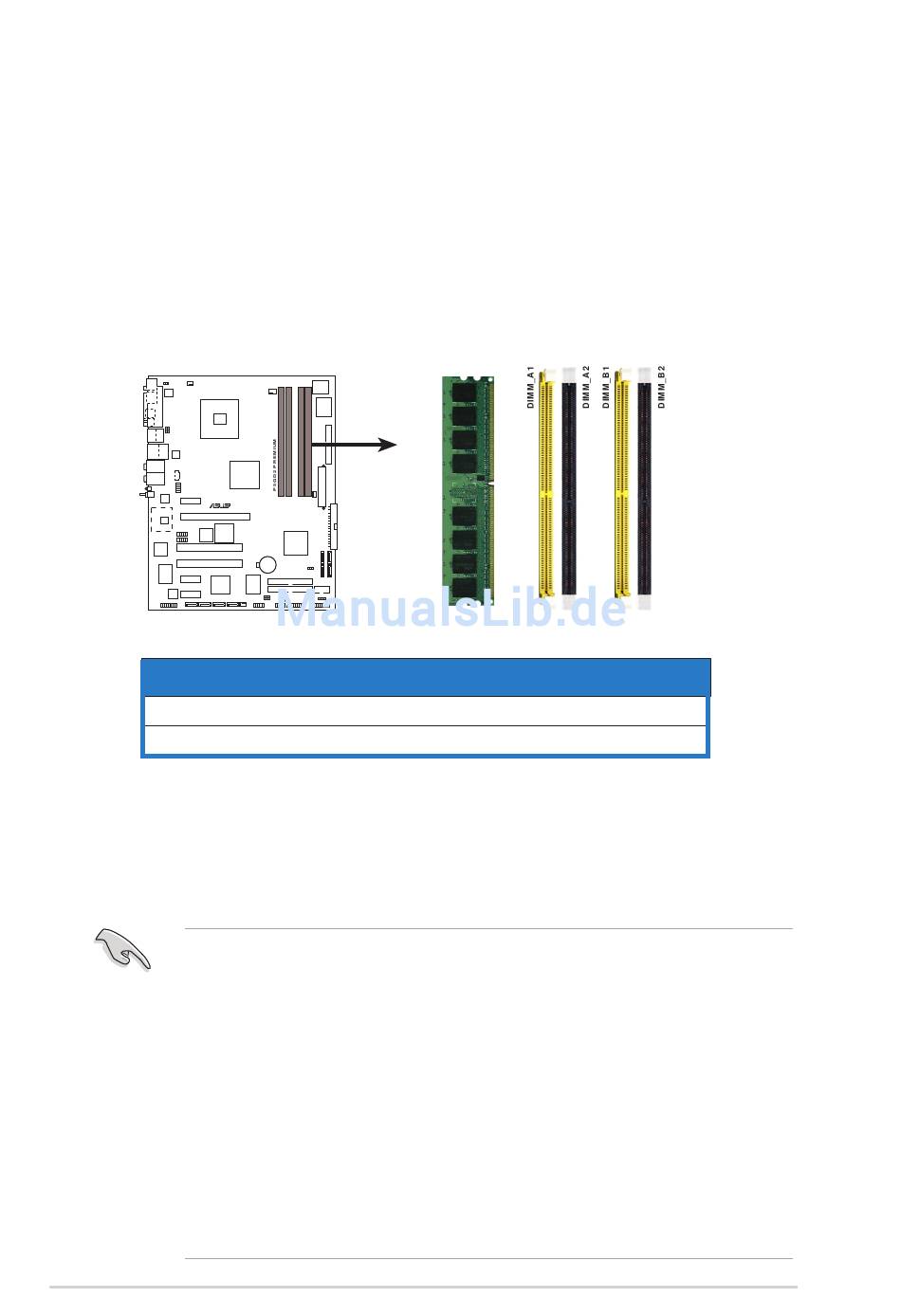

Die nachstehende Abbildung zeigt die Position der Steckplätze an:
P5GD2 PREMIUM 184-Pin DDR DIMM sockets
K a n a l
K a n a l
K a n a l
K a n a l
K a n a l
Kanal A
Kanal B
2.4.2
2.4.2
Speicherkonfigurationen
Speicherkonfigurationen
2.4.2
2.4.2
2.4.2
Speicherkonfigurationen
Speicherkonfigurationen
Speicherkonfigurationen
Sie können 256MB, 512MB und 1GB ungepufferte Nicht-ECC DDR2 DIMMs in
den DIMM-Steckplätzen entsprechend den in diesem Abschnitt
beschriebenen Arbeitsspeicherkonfigurationen installieren.
•
•
•
•
2 - 1 6
2 - 1 6
2 - 1 6
2 - 1 6
2 - 1 6
R
S t e c k p l ä t z e
S t e c k p l ä t z e
S t e c k p l ä t z e
S t e c k p l ä t z e
S t e c k p l ä t z e
DIMM_A1 und DIMM_B1
DIMM_A2 und DIMM_B2
Für eine Dual-Kanal-Konfiguration muss die gesamte Größe des/der
Speichermodul(e) auf jedem Kanal gleich sein
(DIMM_A1+DIMM_B1=DIMM_A2+DIMM_B2).
Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine
optimale Kompatibilität empfehlen wir Ihnen Arbeitsspeichermodule
von dem selben Anbieter zu kaufen. Besuchen Sie die ASUS-Website
(www.asus.com) für die aktuelle Liste mit qualifizierten DDR2-533
Anbietern.
Auf Grund der Chipsatz-Ressourcenzuweisung erkennt das System
möglicherweise ein bisschen weniger als 4 GB Arbeitsspeicher, wenn
Sie vier 1 GB DDR2 Arbeitsspeichermodule installieren.
Auf Grund der Chipsatzeinschränkung unterstützt das Motherboard
nicht 128 MB oder zweiseitige x16 Arbeitsspeichermodule.
F a r b e
F a r b e
F a r b e
F a r b e
F a r b e
Gelb
Schwarz
K a p i t e l 2 : H a r d w a r e b e s c h r e i b u n g
K a p i t e l 2 : H a r d w a r e b e s c h r e i b u n g
K a p i t e l 2 : H a r d w a r e b e s c h r e i b u n g
K a p i t e l 2 : H a r d w a r e b e s c h r e i b u n g
K a p i t e l 2 : H a r d w a r e b e s c h r e i b u n g
