Komponenten austauschen
1
a
2

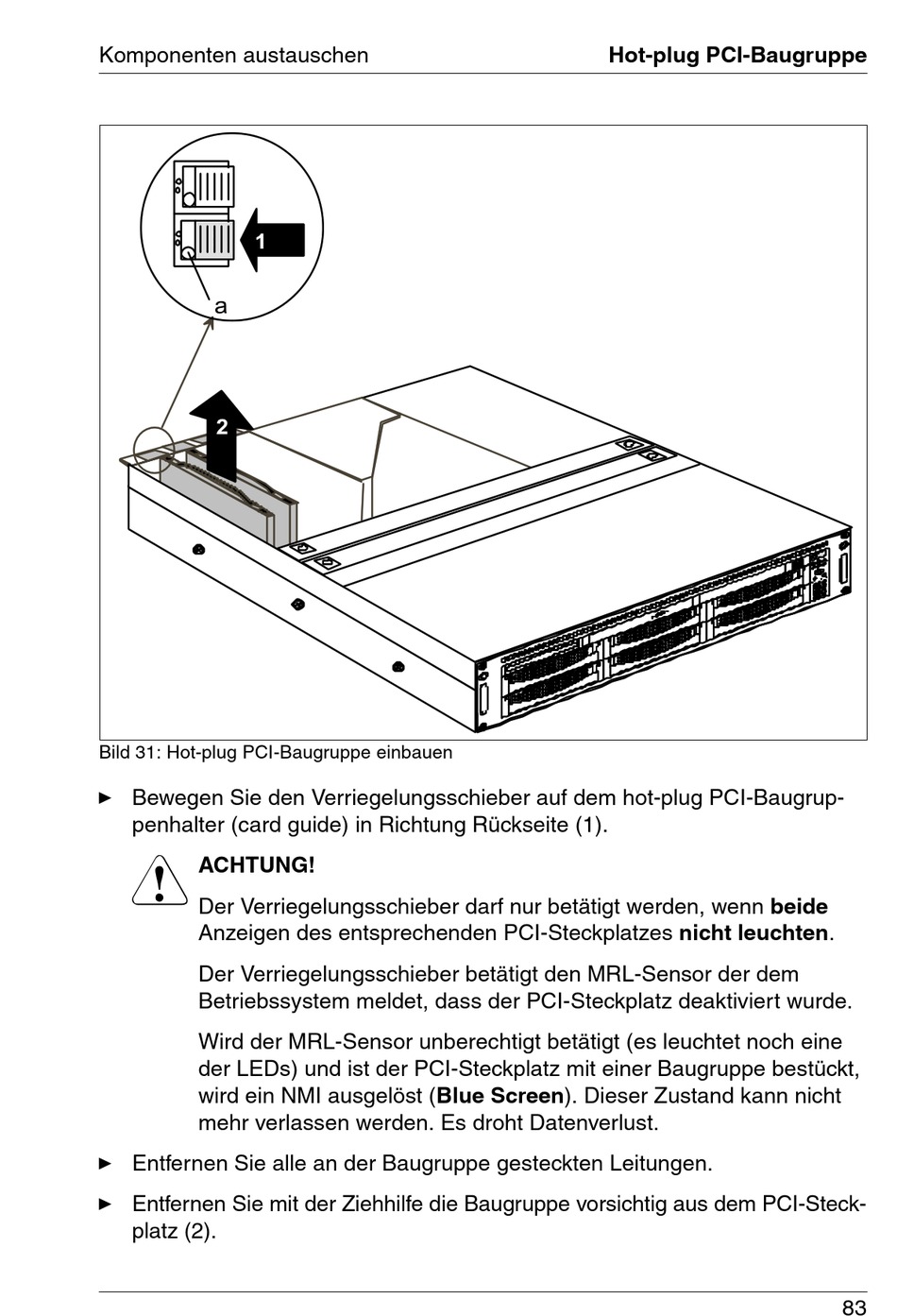

Bild 31: Hot-plug PCI-Baugruppe einbauen
Ê Bewegen Sie den Verriegelungsschieber auf dem hot-plug PCI-Baugrup-
penhalter (card guide) in Richtung Rückseite (1).
V
ACHTUNG!
Der Verriegelungsschieber darf nur betätigt werden, wenn beide
Anzeigen des entsprechenden PCI-Steckplatzes nicht leuchten.
Der Verriegelungsschieber betätigt den MRL-Sensor der dem
Betriebssystem meldet, dass der PCI-Steckplatz deaktiviert wurde.
Wird der MRL-Sensor unberechtigt betätigt (es leuchtet noch eine
der LEDs) und ist der PCI-Steckplatz mit einer Baugruppe bestückt,
wird ein NMI ausgelöst (Blue Screen). Dieser Zustand kann nicht
mehr verlassen werden. Es droht Datenverlust.
Ê Entfernen Sie alle an der Baugruppe gesteckten Leitungen.
Ê Entfernen Sie mit der Ziehhilfe die Baugruppe vorsichtig aus dem PCI-Steck-
platz (2).
Hot-plug PCI-Baugruppe
83
