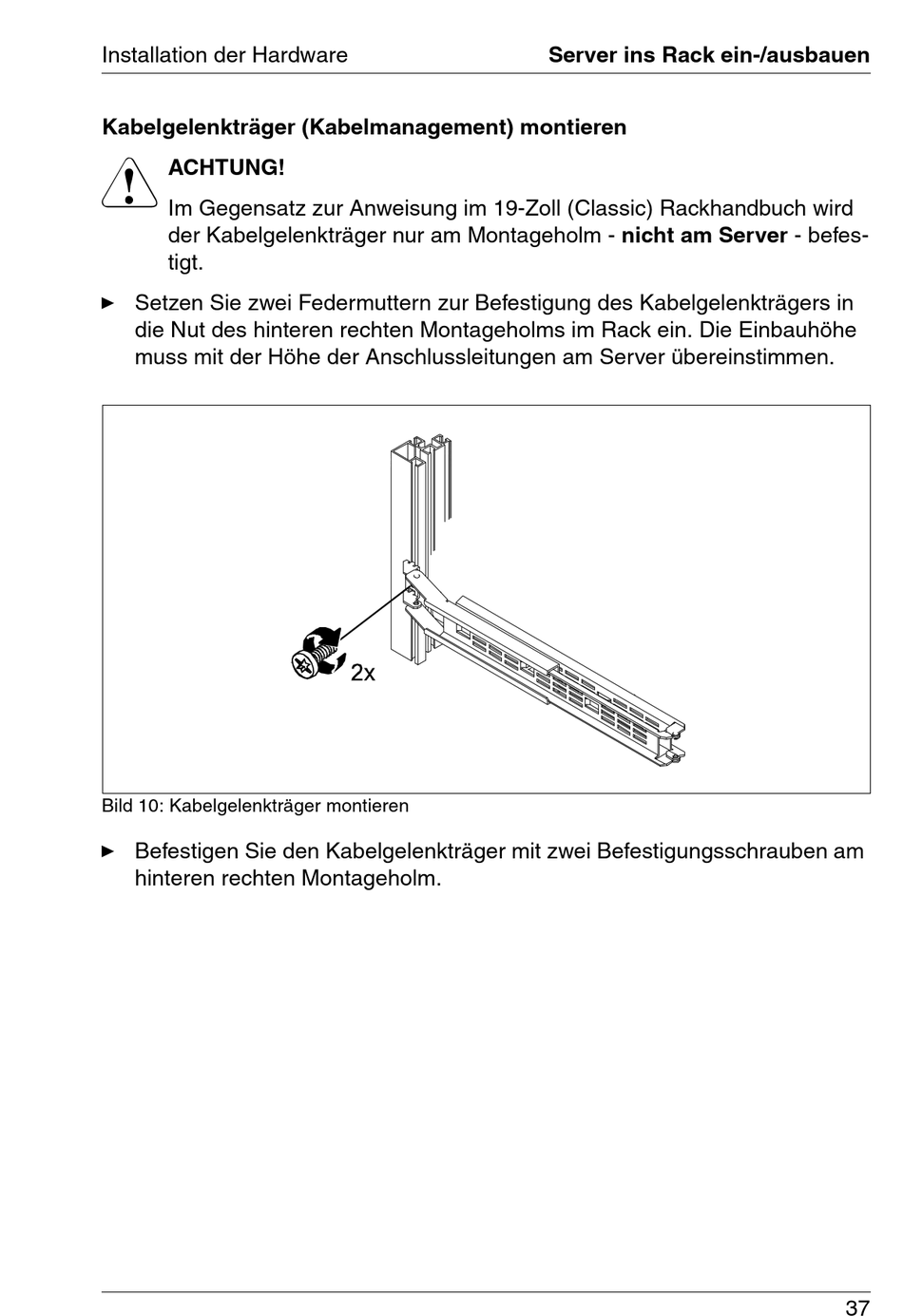

Installation der Hardware
Kabelgelenkträger (Kabelmanagement) montieren
V
ACHTUNG!
Im Gegensatz zur Anweisung im 19-Zoll (Classic) Rackhandbuch wird
der Kabelgelenkträger nur am Montageholm - nicht am Server - befes-
tigt.
Ê Setzen Sie zwei Federmuttern zur Befestigung des Kabelgelenkträgers in
die Nut des hinteren rechten Montageholms im Rack ein. Die Einbauhöhe
muss mit der Höhe der Anschlussleitungen am Server übereinstimmen.
Bild 10: Kabelgelenkträger montieren
Ê Befestigen Sie den Kabelgelenkträger mit zwei Befestigungsschrauben am
hinteren rechten Montageholm.
Server ins Rack ein-/ausbauen
37
