Hot-swap Festplattenlaufwerke

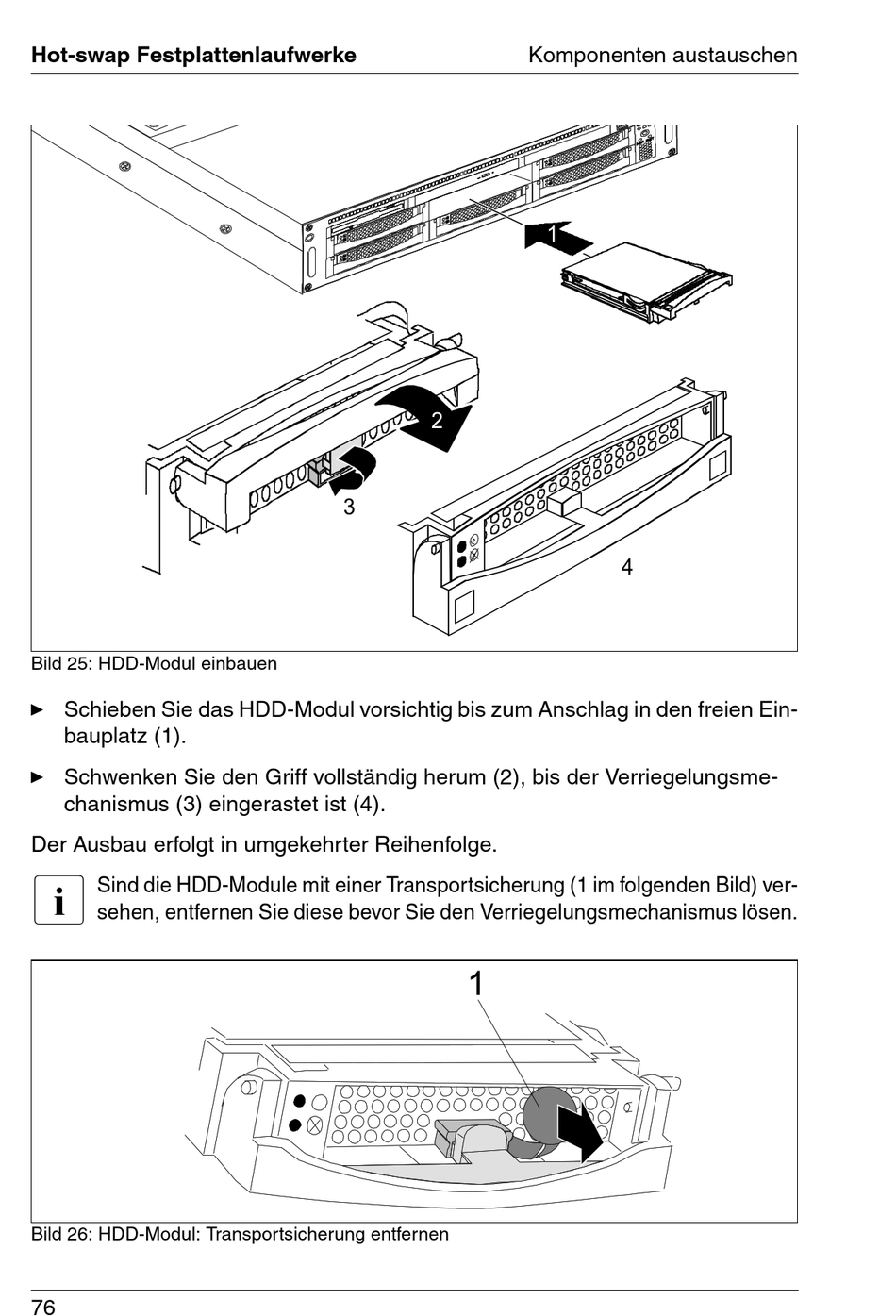

Bild 25: HDD-Modul einbauen
Ê Schieben Sie das HDD-Modul vorsichtig bis zum Anschlag in den freien Ein-
bauplatz (1).
Ê Schwenken Sie den Griff vollständig herum (2), bis der Verriegelungsme-
chanismus (3) eingerastet ist (4).
Der Ausbau erfolgt in umgekehrter Reihenfolge.
I
Sind die HDD-Module mit einer Transportsicherung (1 im folgenden Bild) ver-
sehen, entfernen Sie diese bevor Sie den Verriegelungsmechanismus lösen.
Bild 26: HDD-Modul: Transportsicherung entfernen
76
2
3
Komponenten austauschen
1
4
