Komponenten austauschen

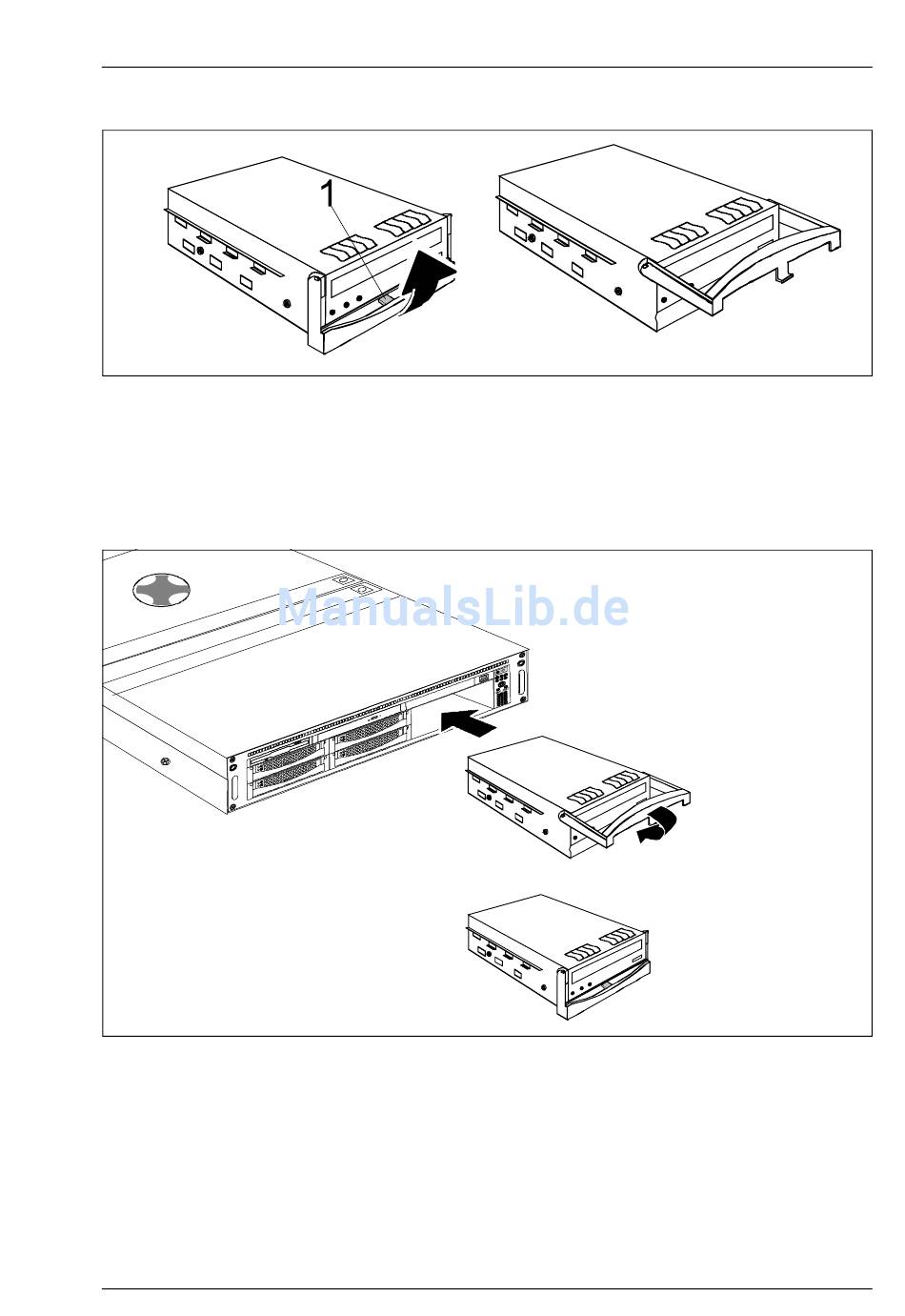

Bild 27: Magnetband-Laufwerk entriegeln
Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege-
lungsknopf (1) drücken.
Ê Schwenken Sie den Griff des Moduls vollständig in Pfeilrichtung.
Bild 28: Magnetband-Laufwerk einbauen
Ê Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in den freien Ein-
bauplatz (1).
Ê Schwenken Sie denn Griff vollständig herum (2), bis der Verriegelungsme-
chanismus eingerastet ist (3).
Der Ausbau erfolgt in umgekehrter Reihenfolge.
Hot-swap Magnetband-Laufwerk
1
2
3
79
