Installation der Hardware
4.3.1
Einbau ins PRIMECENTER oder DataCenter Rack
Für den Einbau ins PRIMECENTER/DataCenter Rack sind folgende Teile erfor-
derlich:
– Tragewinkel
– eine linke und eine rechte Teleskopschiene (montiert)
– acht Zentrierscheiben (Bild 5 auf Seite 31)
I
Allgemeine Informationen zum Rackeinbau finden Sie im Technischen
Handbuch zum PRIMECENTER bzw. DataCenter Rack (siehe „Literatur"
auf Seite 99).
Für die Montage der linken Teleskopschiene ins PRIMECENTER/DataCenter
Rack muss zuerst der mitgelieferte Tragewinkel am linken hinteren Montage-
holm bündig mit der Gerät-Unterkante montiert werden.
Ê Montieren Sie den Tragewinkel in der entsprechenden Höhe am linken hin-
teren Montageholm wie im Technischen Handbuch zum entsprechenden
Rack beschrieben.
Zur Befestigung der Teleskopschienen sind keine Muttern erforderlich da die
Befestigungslöcher der Schienen mit Gewinde versehen sind. Zur Fixierung
müssen an den Montageholmen und am Tragewinkel jeweils zwei Zentrier-
scheiben vormontiert werden (siehe Bild 5):

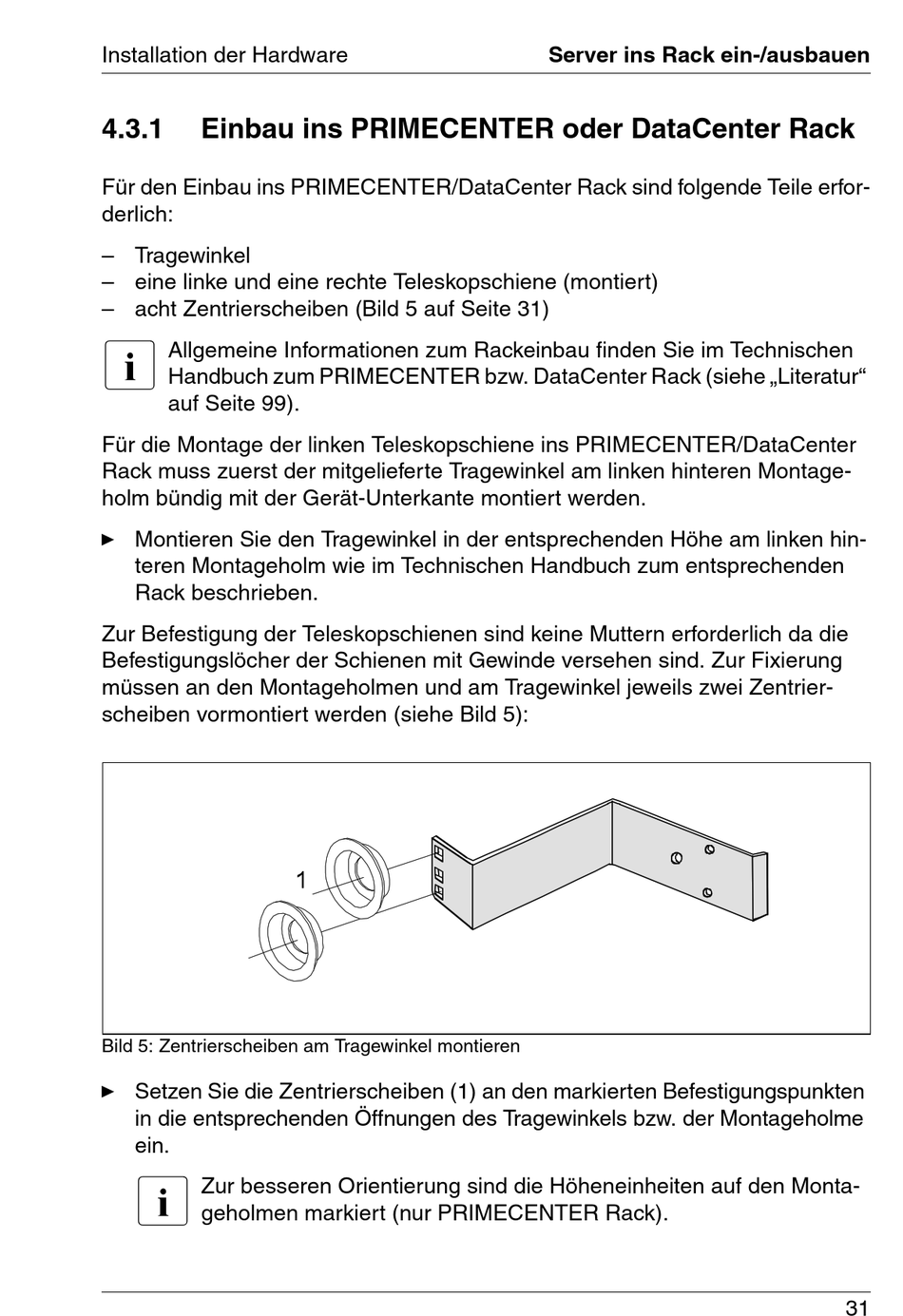

Bild 5: Zentrierscheiben am Tragewinkel montieren
Ê Setzen Sie die Zentrierscheiben (1) an den markierten Befestigungspunkten
in die entsprechenden Öffnungen des Tragewinkels bzw. der Montageholme
ein.
I
Zur besseren Orientierung sind die Höheneinheiten auf den Monta-
geholmen markiert (nur PRIMECENTER Rack).
Server ins Rack ein-/ausbauen
31
