Solutronic SOLPLUS 25 IP 21 Benutzerhandbuch Seite 25

Funktionen von Relais und analogen sowie digitale Ein- und Ausgängen

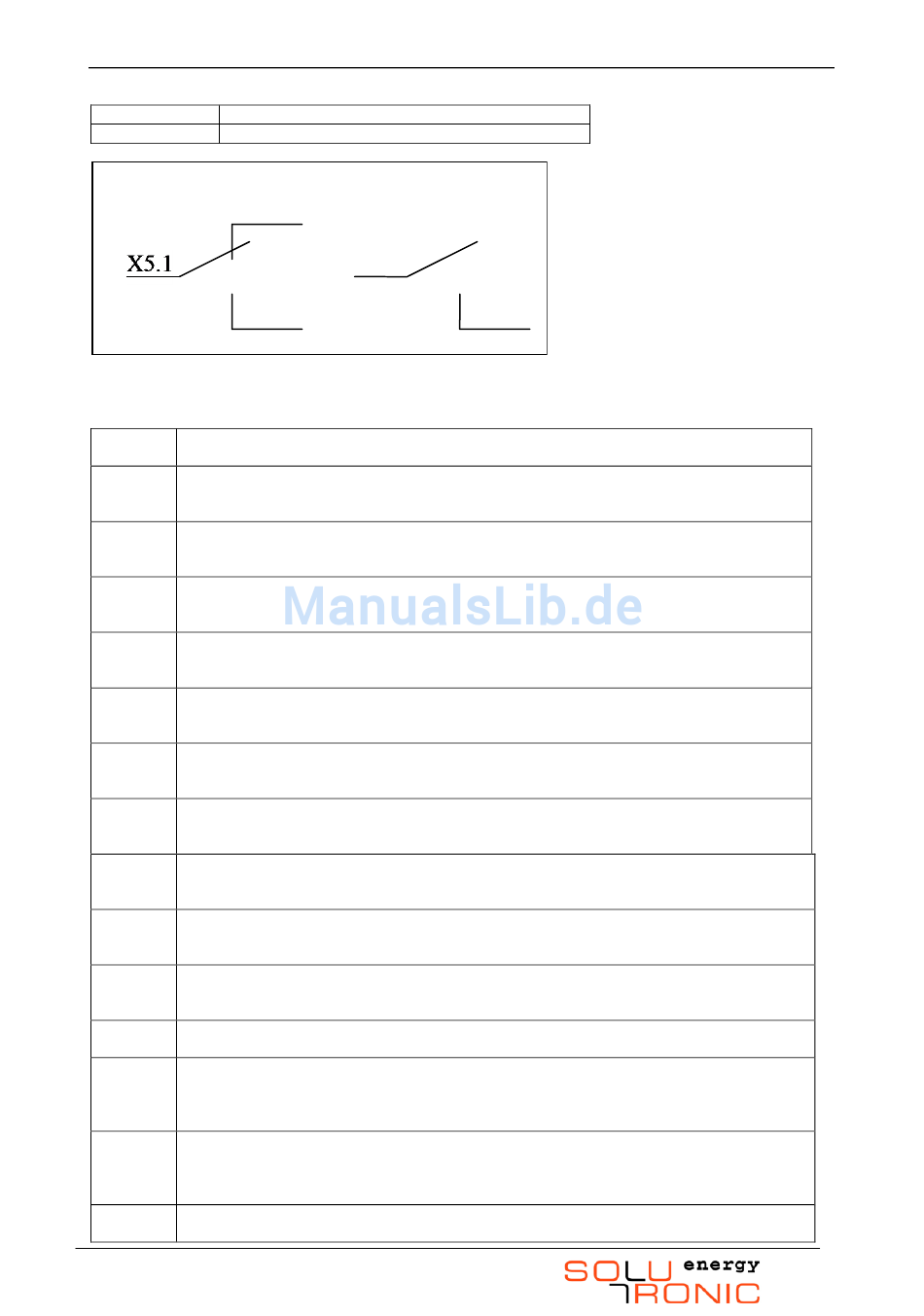

Die Belegung ist: (Pin 1 ist links)
X5, Pin 4 Relais 2, Umschaltkontakt COM
X5, Pin 5 Relais 2, Schliesserkontakt N.O.
Relais 1
X5.3
X5.2
Kontakte dargestellt im stromlosen Zustand
Einstellmöglichkeiten für Parameter 46 und 47:
Wert = 0 Relais 1 bzw. 2 immer stromlos. Die Kontakte COM und N.O. sind immer geöffnet. Die
Kontakte COM und N.C. sind immer geschlossen.
Wert = 1 Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter eine Störung hat und nicht
arbeitet. In diesem Fall sind die Kontakte COM und N.O. geschlossen, die Kontakte
COM und N.C. sind geöffnet.
Wert = 2 Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter keine Störung hat und arbeitet.
In diesem Fall sind die Kontakte COM und N.O. geschlossen, die Kontakte COM und
N.C. sind geöffnet.
Wert = 3 Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter eine Warnung anzeigt. In
diesem Fall sind die Kontakte COM und N.O. geschlossen, die Kontakte COM und N.C.
sind geöffnet
Wert = 4 Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter keine Warnung anzeigt. In
diesem Fall sind die Kontakte COM und N.O. geschlossen, die Kontakte COM und N.C.
sind geöffnet
Wert = 5 Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter eine Warnung oder eine
Störung anzeigt. In diesem Fall sind die Kontakte COM und N.O. geschlossen, die
Kontakte COM und N.C. sind geöffnet
Wert = 6 Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter keine Warnung und keine
Störung anzeigt. In diesem Fall sind die Kontakte COM und N.O. geschlossen, die
Kontakte COM und N.C. sind geöffnet
Wert = 7 Relais 1 bzw. 2 ist bestromt, wenn die Geräte-Temperatur (Parameter 16) größer ist als
50°C. Sinkt die Geräte-Temperatur unter 48°C, so wird das entsprechende Relais
stromlos geschaltet
Wert = 8 Relais 1 bzw. 2 ist bestromt, wenn die Geräte-Temperatur (Parameter 16) größer ist als
55°C. Sinkt die Geräte-Temperatur unter 53°C, so wird das entsprechende Relais
stromlos geschaltet
Wert = 9 Relais 1 bzw. 2 ist bestromt, wenn die Geräte-Temperatur (Parameter 16) größer ist als
60°C. Sinkt die Geräte-Temperatur unter 58°C, so wird das entsprechende Relais
stromlos geschaltet
Wert = Relais 1 bzw. 2 ist bestromt, wenn die Geräte-Temperatur (Parameter 16) größer ist als
10 65°C. Sinkt die Geräte-Temperatur unter 63°C, so wird das entsprechende Relais
stromlos geschaltet
Wert = Relaisfunktion reserviert für De-Icing Option
11
Wert = Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter die Störung „3-Phasen VDEW-
12 Fehler" hat und nicht arbeitet. In diesem Fall sind die Kontakte COM und N.O.
geschlossen, die Kontakte COM und N.C. sind geöffnet. Die Relaisfunktion ist im
Nachtbetrieb inaktiv.
Wert = Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter keine Störung „3-Phasen
13 VDEW-Fehler" hat und arbeitet. In diesem Fall sind die Kontakte COM und N.O.
geschlossen, die Kontakte COM und N.C. sind geöffnet. Die Relaisfunktion ist im
Nachtbetrieb inaktiv.
Wert = Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter eine Störung hat und nicht
14 arbeitet. In diesem Fall sind die Kontakte COM und N.O. geschlossen, die Kontakte
SP25-55_Benutzerhandbuch_A2_DE_2015-02-27.doc
Relais 2
X5.4
X5.5
