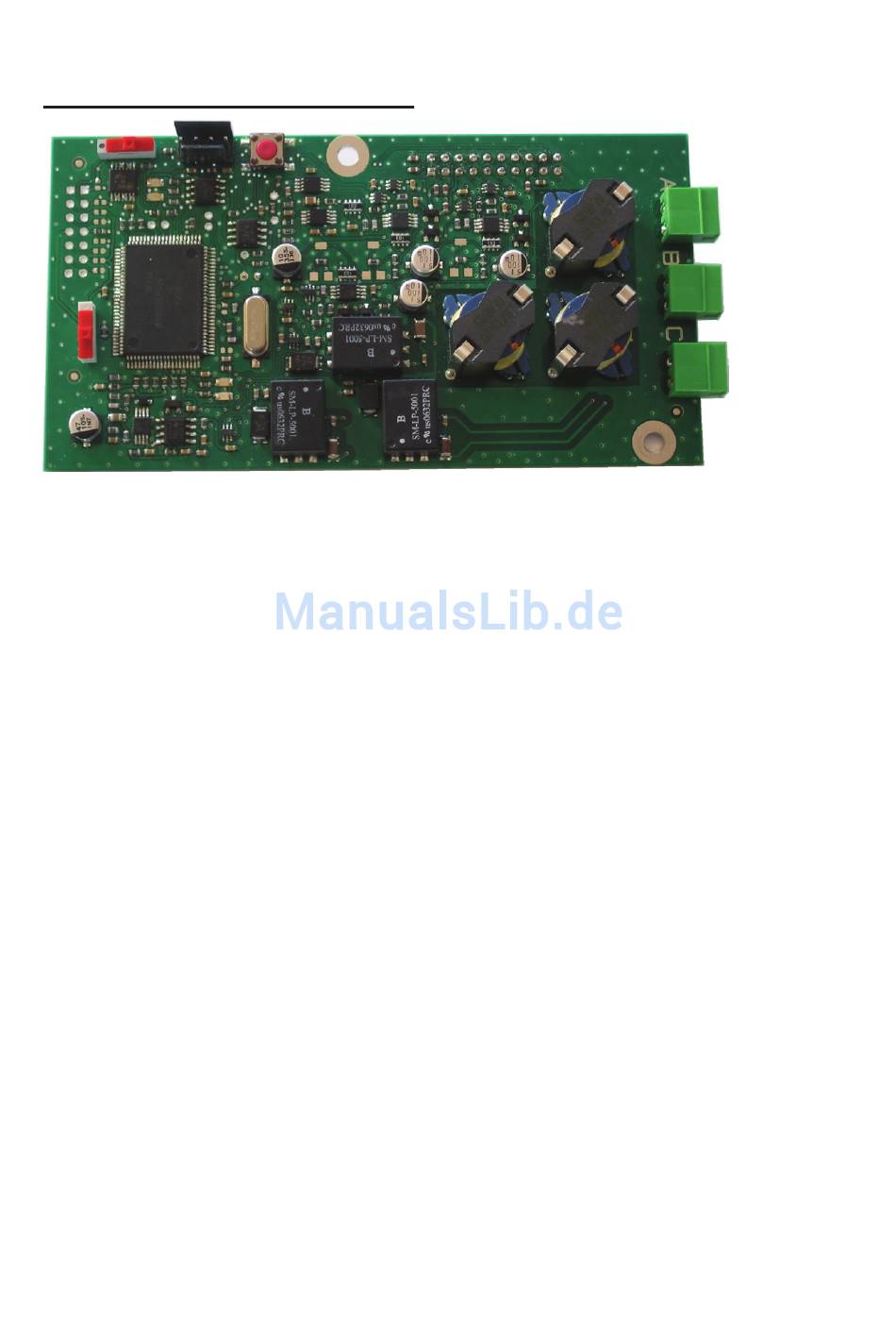

14.9 Optionale Karte 3 Eingänge
Mit dieser Karte können 3 externe Eingänge hinzugefügt werden.
Die Linien, die die externen Informationen bringen, an die Eingänge A, B und
C anschließen.
Die Eingänge werden vom PC durch die Sigma Software parametriert.
Siehe Absatz «USB laden und speichern» Seite Nr. 20.
Auswählbare Parametrierung dieser Eingänge:
Erweiterungskartenummer und –zustand (Ein/Aus).
Für jeden Eingang (A, B und),
Betriebsart, ON, ON/OFF, OFF, Prog.
Ein Druck auf dem Kontakt ON, um den Zustand ON zu aktivieren,
ON/OFF, Ein Druck auf diesem Kontakt um von einem Status zum anderen
umzusetzen,
Ein Druck auf dem Kontakt OFF, um den Zustand OFF zu aktivieren,
Ein Druck auf dem Kontakt prog, um den Zustand EIN zu aktivieren.
Wahl der Schaltkreise.
Alle Schaltkreise,
Alle gewählten Schaltkreise, der(die) Schaltkreis(e) wählen, der(die) aktiviert sein
muss (müssen),
Alle gewählten Schaltkreise, der(die) Schaltkreis(e) wählen, der(die) nicht aktiviert
sein muss (müssen).
Dauer ist die Aktivierungsdauer des Schaltkreises (mit Zustand ON).
Schaltkreis Melodie: die Melodie wählen sowie wie oft sie gespielt sein
muss (müssen).
Eingang A
Eingang B
Eingang C
59
