14) Die Optionen

Die Kapazitäten der Sigma MOD können mittels optionaler Karten erweitert werden.
Die Sigma MOD mit Wandgehäuse kann 2 und die Sigma MOD mit Rack 4
Erweiterungskarten aufnehmen.
Die optionalen Karten werden direkt installiert und beim Einschalten der
Hauptuhr automatisch erkannt.
Die optionalen Karten werden über die Software am PC parametriert.
Anmerkung: Jeder externe Schallgeber Sigma Sound gebraucht einen der
zwei Slots der Sigma Hauptuhr (wie Optionskarten).
X1 X2

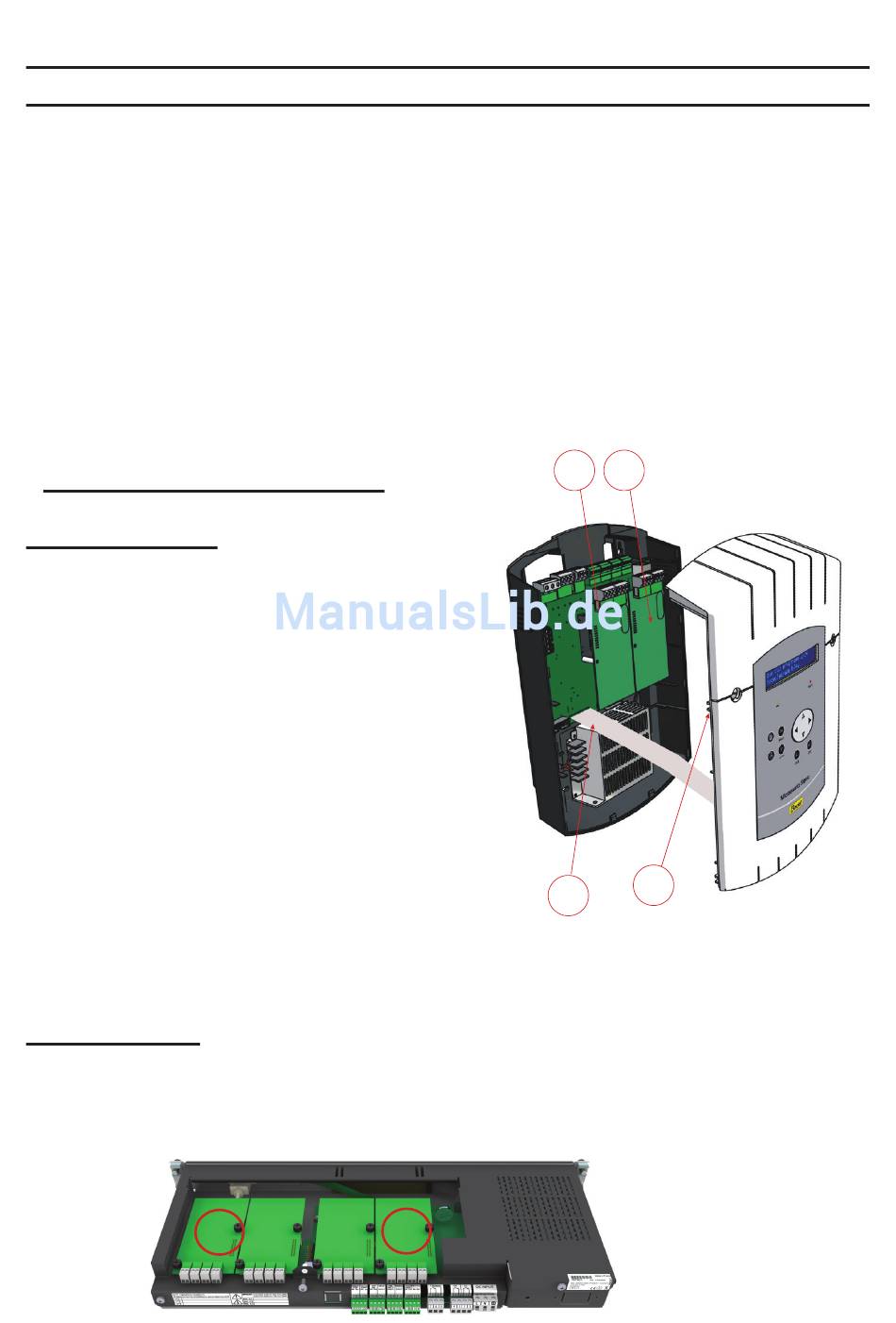

14.1 Mechanische Installation

WAND-Version : Die 2 Schrauben an
der Frontseite lösen und die Vorderseite
abnehmen (bei der unteren Abdeckung
auf die 2 Clips (N) drücken und nach
oben schieben). Die Bandkabel (Q)
abstecken (beim Wiedereinbau auf
die richtige Richtung achten) und
die optionale(n) Karte(n) in den
vorgesehenen Steckplatz (X1) und (X2)
stecken.
Die Stickers gegenüber die Karte
N
Q
ankleben.
Für die Relais-Karten, nur die Sicherungssticker ankleben.
RACK-Version: Das Rackgehäuse öffnen und die Karte(n) in den
vorgesehenen Steckplatz (X1) bis (X4) stecken.
Die Stickers gegenüber die Karte ankleben.
Für die Relais-Karten, nur die Sicherungssticker auf die Haube ankleben.
X1
X4
