14.5 Optionale Karte für 2 serielle Ausgänge (Stromversorgung 48VDC)
Versorgung-
seingang /
-ausgang
Diese optionale Karte erfordert keinerlei Parametrierung. Die standardmäßig
eingestellte Uhrzeit ist die in der Sigma definierte Ortszeit mit Impulsen von
1,2 Sekunden; die Leitung ist ausgeschaltet).
2 Ausführungen :
- von der internen Betriebsspannung (24V) erzeugten Impulsen,
oder von einer externen Betriebsspannung (20-50V isoliert) erzeugten
Impulsen.
Die Uhrenleitungen an die Ausgänge A und B anschließen. Wenn benötigt
auch die 48V DC Karte an den externen Versorgungseingang anschließen.
Die Stärke kann für jede Leitung über das Potentiometer neben jeder
Anschlussklemme (zwischen 50 und 100 mA) eingestellt werden.
Der Widerstand (von 10 k) an jeder Ausgangsanschlussklemme dient zur
Unterbindung der Alarmmeldung „Leitung offen". Er muss belassen werden,
wenn die Leitung nicht benutzt wird.
Die Leitungen im Techniker-Menü „Zeitausgänge" auf „Ein" schalten, siehe
Seite 38.
54

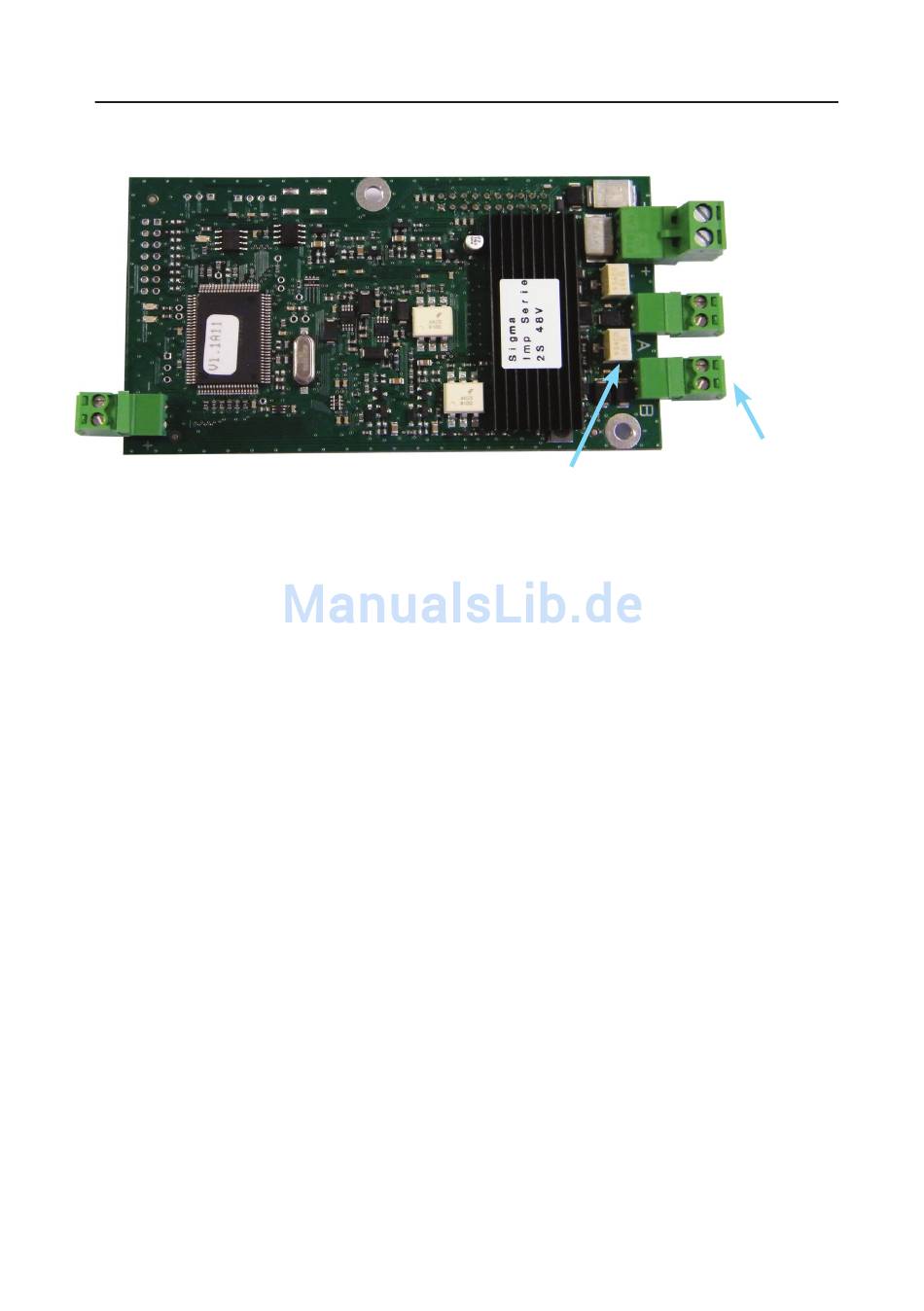

Einstellung der Stärke
Versorgung
0
+48VDC
Ausgang A
Ausgang B
Widerstand
(10 k)
