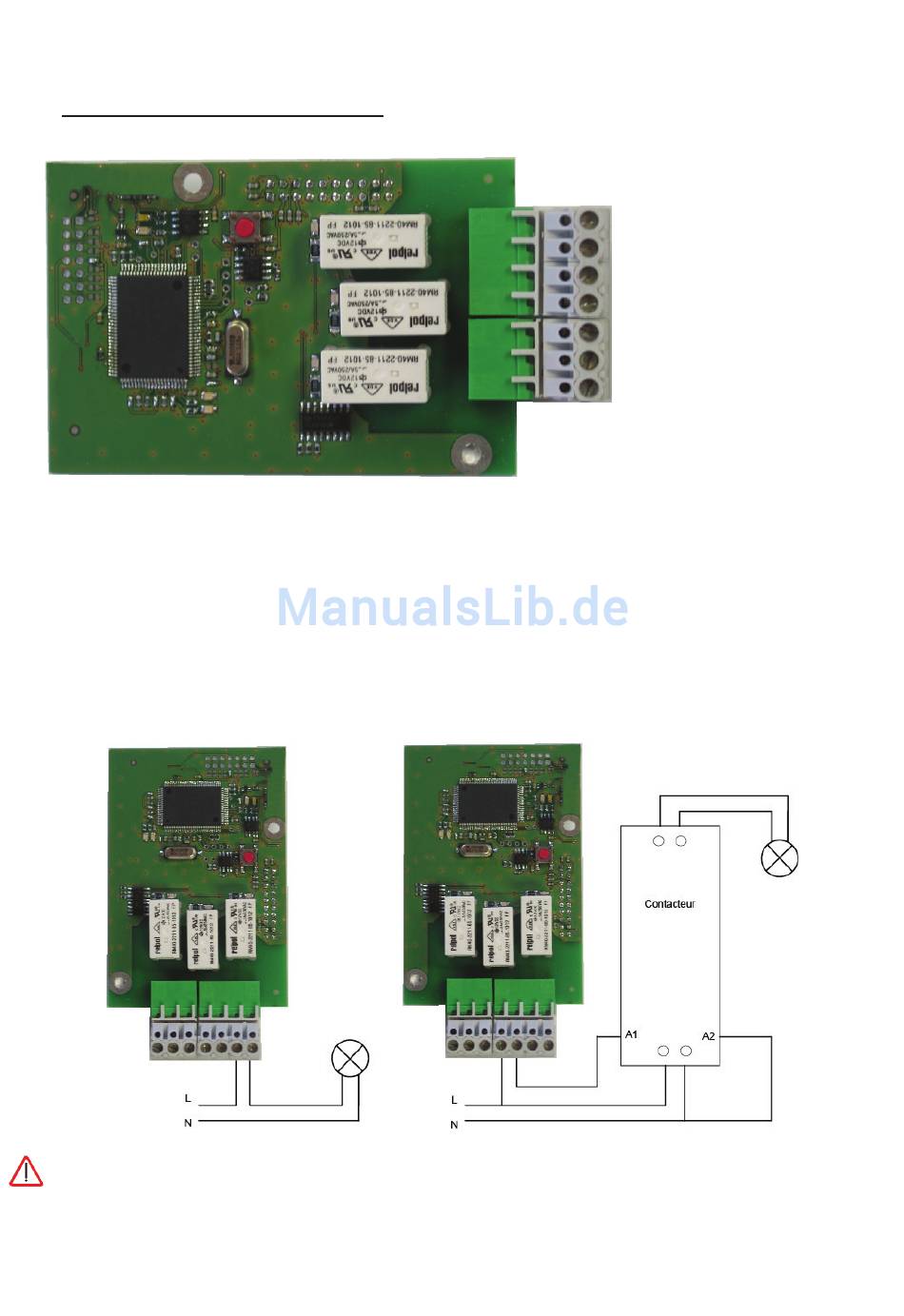

14.7 Optionale Karte 3 Relais
Diese optionale Karte erfordert keinerlei Parametrierung.
Mit dieser Karte können 3 Relais hinzugefügt werden.
Siehe Techniker-Menü Parametrierung „Zuordnung der Schaltkreise" auf
Seite 41.
Hinweis: Im Techniker-Menü „Zeitausgänge" wird der Modus „SUPP"
ausschließlich zur Desinstallation der optionalen Karte der Hauptuhr verwendet.
Verkabelungsbeispiele :
Die Schaltkreise müssen durch einen Trennschalter oder einen max. 4A
Leitungsschutzschalter gesichert werden. Die Stelle dieser Sicherungen auf
Anschlussklemmen angeben.
C
T
Schaltkreis C1
C
T
Schaltkreis C2
C
R
Schaltkreis C3
T
