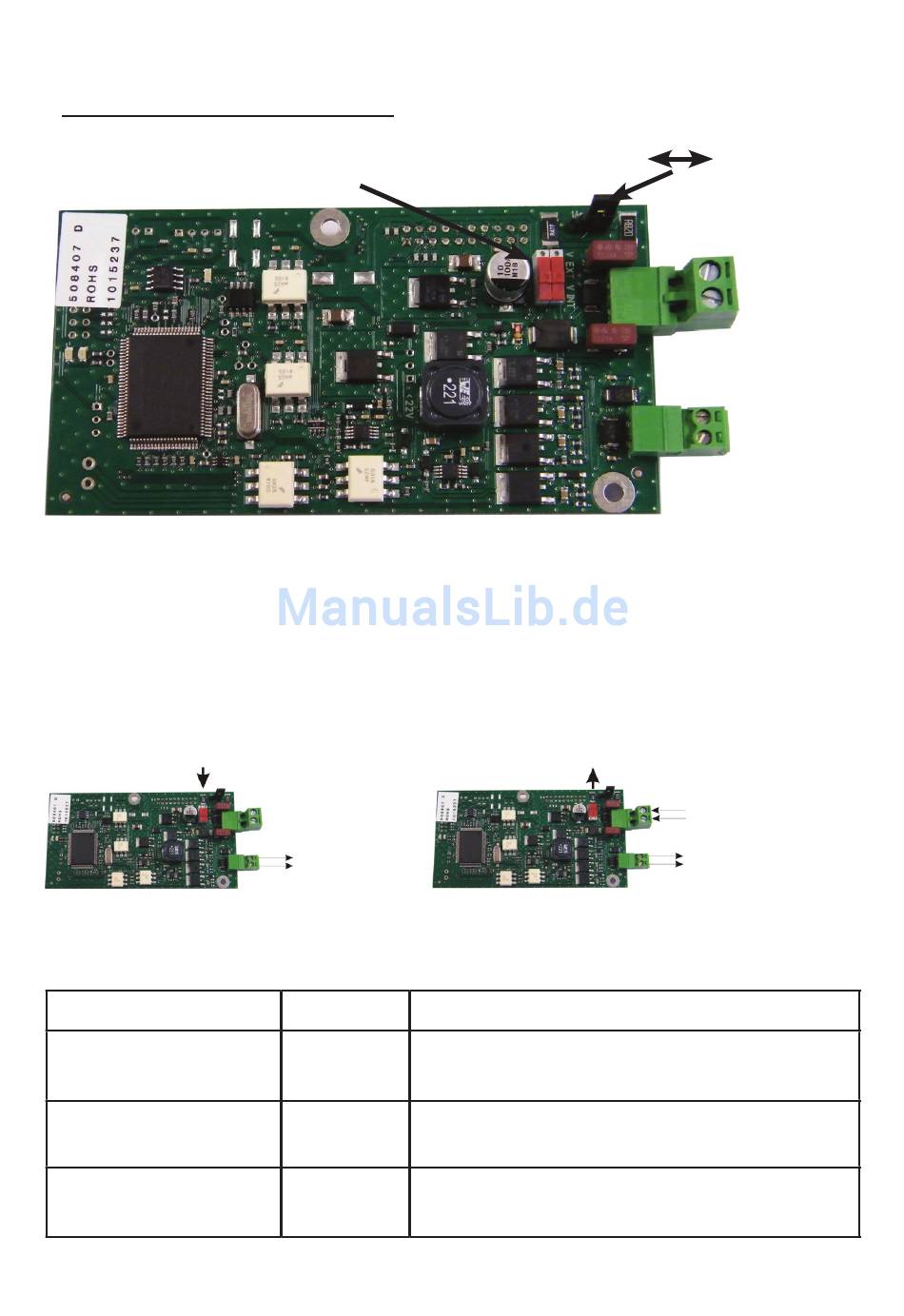

14.4 Optionale Karte für 24V //
Dip-Schalter für Parametrierung der Versorgung:
innere Versorgung = beiden Dips abwärts schieben.
Diese optionale Karte benötigt keine Software-Parametrierung.
Diese Karte ermöglicht einen zusätzlichen Ausgang für 24V Minuten-,
Halbminuten- oder Sekundenimpulsen, oder für SR2-59 oder für
Schwachstromversorgung TBT 24VDC 1A. Siehe Seite 38 das Menü zur
Parametrierung der Zeitverteilungsausgänge. Die Dips-Schalter ermöglicht, von
der internen Versorgung (24V DC) nach der externen Versorgung umzuschlagen.
Dip-Stellung
Der Jumper ermöglicht die Ausgangsleistungseinstellung.
Achtung: Die gesamte Leistung hängt von Versorgungstyp ab.
Versorgungstyp / Modell
110V/240V
Feste TBT 24V oder
Versorgung der externen
Karte.
TBT 36/72V
24V Impulsen
Leistung
35W
0.5A cpu + 0.5A optionale Karte oder 1A optionale
-
50W
0.5A cpu + 2 x 0.5A optionale Karte oder 0.5A cpu +
Jumper zur Leistungseinstellung
1A
Dip-Stellung
Verbrauch der 24V // Impulslinie
1A gesamt
Karte
2.5A gesamt
0.5A cpu + 2x1A optionale Karte
1.5A gesamt
1A optionale Karte
0,5A
Eingang für externe
Versorgung 20/50V
Ausgang für //
Zeitverteilung
externe Versorgung
20/50V
20/50V Impulsen
