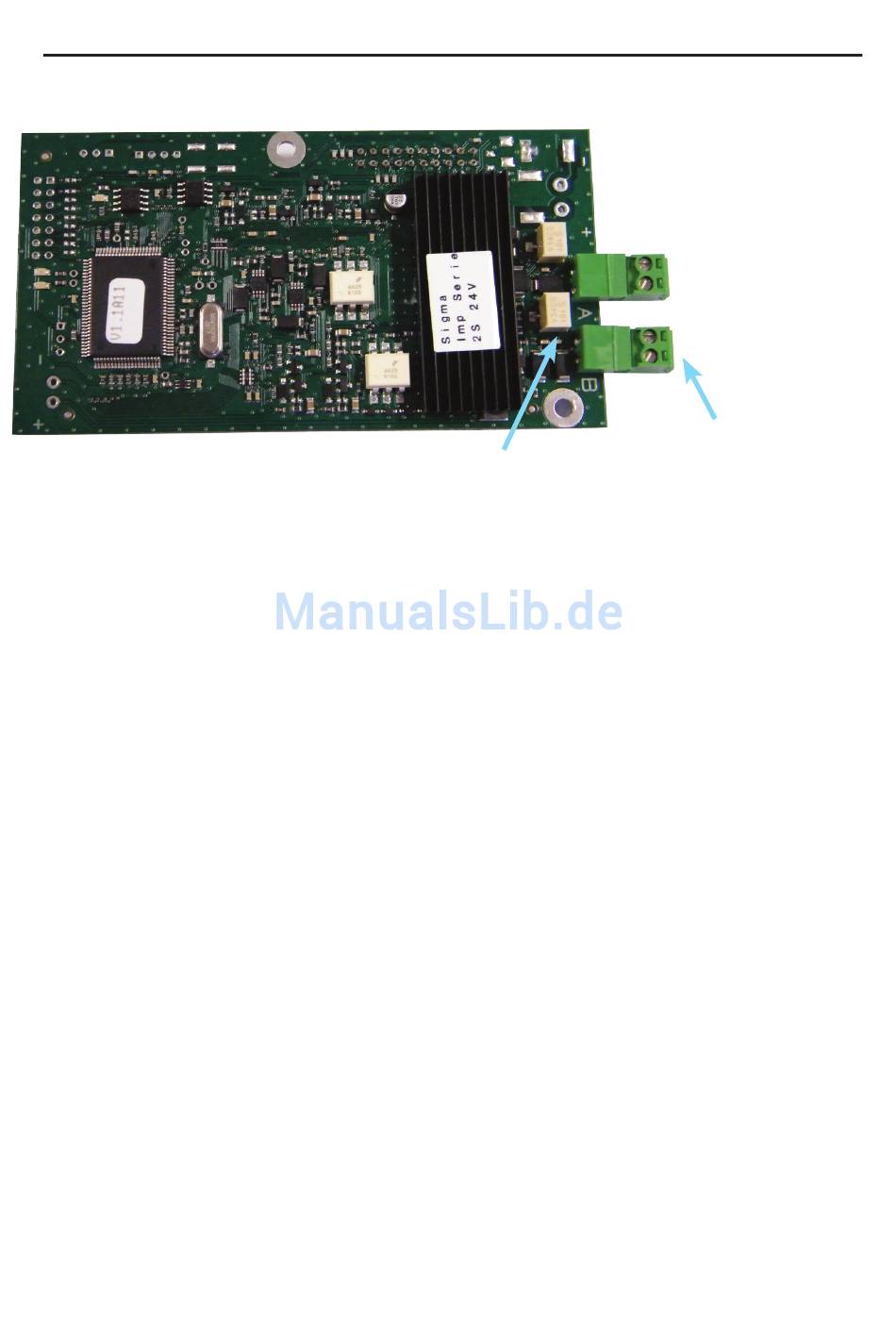

14.6 Optionale Karte für 2 serielle Ausgänge (Stromversorgung 24VDC)
Ausgang A
Ausgang B
Widerstand (10 k)
Einstellung der Stärke
Diese optionale Karte erfordert keinerlei Parametrierung. Die standardmäßig
eingestellte Uhrzeit ist die in der Sigma definierte Ortszeit mit Impulsen von
1,2 Sekunden; die Leitung ist ausgeschaltet).
Von der internen Betriebsspannung (24V) erzeugten Impulsen.
Die Uhrenleitungen an die Ausgänge A und B anschließen.
Die Stärke kann für jede Leitung über das Potentiometer neben jeder
Anschlussklemme (zwischen 50 und 100 mA) eingestellt werden.
Der Widerstand (von 10 k) an jeder Ausgangsanschlussklemme dient zur
Unterbindung der Alarmmeldung „Leitung offen". Er muss belassen werden,
wenn die Leitung nicht benutzt wird.
Die Leitungen im Techniker-Menü „Zeitausgänge" auf „Ein" schalten, siehe
Seite 38.
55
