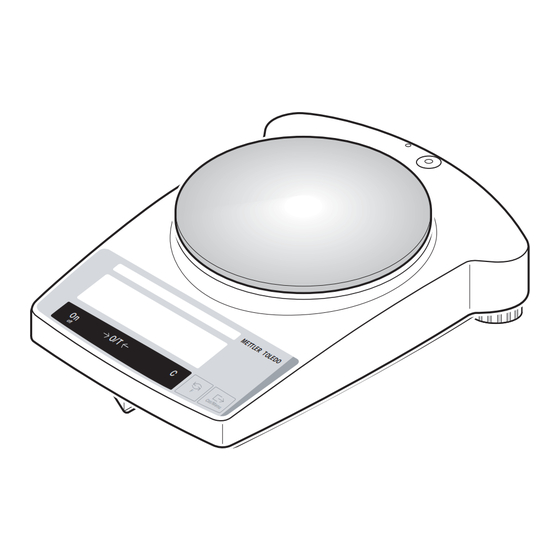

- Seite 1 Bedienungsanleitung METTLER TOLEDO Waagenlinie B-S • AB-S • PB-S www.mt.com/support...
- Seite 2 Kurzbedienungsanleitung Justieren (Kalibrieren) extern Stückzählen* Dynamisches Wägen* Taste kurz drücken Hinweis: Verschiedene Modelle (AB-S, geeichte Automatischer Start (Dyn A) Waagen) haben ein internes Justiergewicht 0. 0 0 Taste lange drücken, bis Cal/Menu < die gewünschte Anzeige “ 0. 0 0 0.
-
Seite 3: Inhaltsverzeichnis
Justieren (Kalibrieren) .............. 11 Masszeichnungen..............35 Wägen ................... 13 Anhang ..................36 Ein-/Ausschalten ..............13 Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P42 und LC-P45 ..............36 Einfaches Wägen ..............13 Was ist, wenn...? ..............37 Tarieren .................. 14 Anschluss von Waagen der Baureihe B-S an andere METTLER TOLEDO DeltaRange-Waagen........ -
Seite 4: Kennenlernen Der Waagenlinie B-S
• Modelle AB-S und PB-S (bis 0,01 g) sowie geeichte Waagen haben ein internes Justiergewicht. Hinweise Alle Waagen der Linie B-S sind auch in geeichter Ausführung erhältlich, fragen Sie Ihre METTLER TOLEDO Ver- tretung. Wenn Sie über diese Bedienungsanleitung hinaus mehr zum Thema Wägen wissen wollen, finden Sie in der PB-S (0,001 g) “Wägefibel”... -
Seite 5: Aufbau Der Waagen
“Min”: Mindestlast (empfohlene Mindestlast; nur relevant bei geeichten Waagen) “e”: Eichwert (kleinster bei der Eichung geprüfter Anzeigeschritt; nur relevant bei geeichten Waagen) 4 Windschutzring 5 Waagschale 6 Windschutz (Standardausrüstung bei Modellen AB-S und PBxx3-S) 7 Fussschrauben 8 Gehängedurchführung für Unterflurwägungen (auf Waagen-Unterseite) 9 Netzadapterbuchse 10 RS232C-Schnittstelle 11 Halterung für optionale Diebstahlsicherung... -
Seite 6: Übersicht Über Die Tastenfunktionen
Übersicht über die Tastenfunktionen Die Waagen verfügen über zwei Bedienebenen: den Wägemodus und das Menü. Je nach Bedienebene und Dauer des Tastendrucks haben die Tasten eine unterschiedliche Bedeutung. Funktion der Tasten im Wägemodus Wägemodus langer Tastendruck kurzer Tastendruck • Waage ausschalten (Standby) •... -
Seite 7: Inbetriebnahme
• Schutzhülle aus transparentem Kunststoff, montiert, damit Ihre Waage immer sauber bleibt • Haltering für Schutzhülle, montiert, nur bei Waagen ohne Windschutz • Windschutz, serienmässig bei den Modellen AB-S und PBxx3-S (für andere Modelle ist ein Windschutz als Option erhältlich) siehe unter Zubehör Kapitel 6.4 •... -
Seite 8: Montage Von Windschutz
Montage von Windschutz Windschutz “0,1 mg” (237 mm): ABxx5-S... -
Seite 9: Aufstellen, Nivellieren, Vorbereitung Für Unterflurwägungen, Anschliessen An Stromversorgung
Fenstern, Heizungen sowie Lüftungsschlitzen von Klimaanlagen. Diebstahlsicherung Die Waagen der Baureihe B-S sind mit einer Halterung für die optionale Diebstahlsicherung ausgerüstet. Die Diebstahlsicherung (Kabel mit Schloss) ist für alle Modelle geeignet. Sie kann unter der Nummer 590101 bei METTLER TOLEDO bestellt werden. -
Seite 11: Justieren (Kalibrieren)
• nach einem Standortwechsel Vorgehen Um genaue Resultate zu erhalten, muss die Waage 30 Minuten (Analysenwaage AB-S 60 Minuten) vor dem Justieren am Netz angeschlossen sein, damit die Betriebstemperatur erreicht ist. Analysenwaagen (AB-S), Präzisionswaagen (PB-S bis 0,01 g) und alle Eichwaagen... - Seite 12 ------ PB-S: Beim Anschliessen ans Netz, anschliessend periodisch. Bei den geeichten Modellen AB-S und PB-S ist auch die manuelle Justierung mit dem internen Gewicht auf CAL donE Tastendruck möglich. Es empfiehlt sich, diese Waagen regelmässig zu justieren, um möglichst gute Resultate zu erhalten (Vorgehen siehe Justierung mit internem Gewicht).
-
Seite 13: Wägen
Wägen Ein-/Ausschalten Einschalten ➞ Waagschale entlasten und die Taste «On» kurz drücken. Die Waage führt einen Anzeigetest durch (sämtliche Segmente der Anzeige leuchten kurz auf). 88888888 Bei Nullanzeige ist die Waage betriebsbereit. 0. 0 0 g Ausschalten ➞ Taste «Off» gedrückt halten, bis in der Anzeige “OFF” erscheint. Taste loslassen. Einfaches Wägen ➞... -
Seite 14: Tarieren
-121. 0 1 g Das Taragewicht bleibt so lange gespeichert, bis erneut die Taste «#» gedrückt oder die Waage abgeschaltet wird. Hinweis Bei METTLER TOLEDO DeltaRange-Waagen (folgendes Kapitel) steht nach jedem Tarieren wieder der Feinbereich mit 10-mal kleineren Anzeigeschritten zur Verfügung. -
Seite 15: Mettler Toledo Deltarange-Waagen
METTLER TOLEDO DeltaRange-Waagen METTLER TOLEDO DeltaRange-Waagen verfügen über einen über den gesamten Wägebereich verschiebbaren Feinbereich mit 10mal kleineren Anzeigeschritten. In diesem Bereich erscheint immer eine zusätzliche Nach- 812. 7 g kommastelle in der Anzeige. Die Waage arbeitet im Feinbereich 0. 0 0 g •... -
Seite 16: Menü
Menü Übersicht Im Menü können Sie die Wägeeinheit ändern (bei geeichten Waagen nur möglich, falls das nationale Eichgesetz dies zulässt), weitere Funktionen anwählen und diverse Einstellungen vornehmen. Die Beschreibung der einzelnen Menüpunkte finden Sie im Kapitel 4.3. 5 Vibrationsadapter 1 Reset 2 Justierung 3 Funktion 4 Wägemodus... -
Seite 17: Menü-Bedienung
Menü-Bedienung Einstieg ins Menü 0. 0 1 g Im Wägemodus die Taste «Cal/Menu» gedrückt halten, bis “MENU” in der Anzeige erscheint. Taste loslassen, Cal/Menu der 1. Menüpunkt wird angezeigt. ŸÖEMU rESEt Menüpunkte anwählen rESEt Mit der Taste «±» lassen sich die einzelnen Menüpunkte mit den aktuellen Einstellungen der Reihe nach ±... -
Seite 18: Beschreibung Der Menüpunkte
0. 0 0 g 4.3.2 Justierung (2. Menüpunkt) Dieser Menüpunkt ist nur bei AB-S Modellen verfügbar. In diesem Menüpunkt kann gewählt werden, ob Sie die Waage mit dem internen oder mit einem externen Justiergewicht justieren wollen. Justierung mit internem Justiergewicht CAL int “... - Seite 19 4.3.3 Funktionen (3. Menüpunkt / Bedienung Kapitel 5) F count Zusätzlich zum einfachen Wägen kann eine der folgenden Funktionen ausgewählt werden: F count Stückzählen “ F 100 % F 100 % Prozentwägen F dYn A Dynamisches Wägen mit automatischem Start F dYn M Dynamisches Wägen mit manuellem Start “...
- Seite 20 4.3.5 Vibrationsadapter (5. Menüpunkt) UniuErS Mit dem Vibrationsadapter lässt sich Ihre Waage an die Umgebungsbedingungen (Erschütterungen, Luftzug, Aufstellort) anpassen. Arbeiten Sie in einer Umgebung, die praktisch keine Temperaturschwankungen, Luftzug “ unStAbLE und Vibrationen aufweist, wählen Sie die Einstellung “StabLE” (Ruhig). Arbeiten Sie hingegen in einer Umgebung mit stetig ändernden Bedingungen, wählen Sie “unStAbLE”...
- Seite 21 4.3.8 Wägeeinheit 2 (8. Menüpunkt “UNIT 2”) Wenn die Wägeresultate im Wägemodus durch Drücken von «“» in einer weiteren Einheit angezeigt werden sollen, kann in diesem Menüpunkt die gewünschte zweite Wägeeinheit gewählt werden. Es stehen dieselben Wägeeinheiten zur Verfügung wie unter “UNIT 1”, mit Ausnahme der Tael-Einheiten (“H tl”, “S tl” und “t tl”). 4.3.9 Auto Zero (9.
- Seite 22 Es werden die MT-SICS Datenübertragungsformate verwendet. Informationen finden Sie im “Reference Manual MT-SICS Basic-S Waagen 11780447” (nur in Englisch erhältlich), das Sie bei Ihrer METTLER TOLEDO-Vertretung bestellen können oder ab dem Internet (www.mt.com/AB-S) heruntergeladen werden kann. Weitere Informationen finden Sie im Kapitel 6.3.
- Seite 23 4.3.13 Baudrate (13. Menüpunkt) “ 2400 Hinweis: Dieser Menüpunkt ist nur verfügbar, wenn Sie im 10. Menüpunkt (“Peripheriegerät”) die Einstellung “Printer” oder “Host” gewählt haben! 4800 Die Baudrate (Datenübertragungsrate) bestimmt die Geschwindigkeit der Übertragung über die serielle Schnitt- stelle. Die Einheit ist Baud (1 Baud (bd) = 1 Bit/Sekunde). “...
-
Seite 24: Funktionen
Funktionen Stückzählen Voraussetzung Im Menü muss die Funktion “F count” aktiviert sein (Kapitel 4). ➞ Leeren Behälter auf die Waage stellen und durch kurzes Drücken der Taste «#» tarieren. 0. 0 0 g Referenz setzen: Zum Stückzählen muss ein Bezugsgewicht (Referenz) vorgegeben werden: ➞... -
Seite 25: Prozentwägen
Prozentwägen Voraussetzung Im Menü muss die Funktion “F 100 %” aktiviert sein (Kapitel 4). 0. 0 0 g Sollgewicht setzen ➞ Sollgewicht (Referenzgewicht, das 100 % entspricht) auflegen 148. 5 0 g ➞ Die Taste «F» gedrückt halten, bis “SEt 100 %” erscheint. SEt100 % ➞... -
Seite 26: Dynamisches Wägen
Dynamisches Wägen Das dynamische Wägen eignet sich zum Wägen von unruhigen Wägegütern. Während einer festgelegten Zeitspanne (Wägezeit) wird der Mittelwert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, um so länger sollte die Wägezeit gewählt werden. Voraussetzung Im Menü muss “F dYn A” für automatischen Start oder “F dYn M” für manuellen Start aktiviert sein (Kapitel 4). Werkseinstellung für die Wägezeit ist 3 Sekunden (t = 3"). - Seite 27 Dynamisches Wägen mit manuellem Start (F dYn M) 0. 0 0 g ➞ Mit der Taste «“» Dynamisch Wägen wählen. In der Anzeige erscheint das Symbol ,. < “ 0. 0 0 g ➞ Wägegut aufbringen. < 257. 3 5 g •...
-
Seite 28: Umschalten Von Gewichtseinheiten
Umschalten von Gewichtseinheiten Voraussetzung Im Menü müssen für Einheit 1 und Einheit 2 unterschiedliche Gewichtseinheiten aktiviert sein (Kapitel 4). ➞ Mit der Taste «“» kann jederzeit zwischen den beiden im Menü gewählten Gewichtseinheiten (“UNIT 1” und “UNIT 2”) umgeschaltet werden. “... -
Seite 29: Technische Daten, Zubehör
50/60 Hz, 6 VA oder 9,5–20 VDC 6W Schutzgrad • Relative Luftfeuchtigkeit 15% … 80 % bei 31 °C • Internes Justiergewicht bei Modellen AB-S und • Geschützt gegen Staub und Wasser linear abnehmend bis • Verschmutzungsgrad: PB-S (bis 0,01 g) und bei allen geeichten Modellen 50 % bei 40 °C... - Seite 30 PB153-S PB303-S PB303-S PB403-S PB503-S PB602-S PB1502-S PB3002-S Technische Daten DeltaRange Ablesbarkeit 0,001 g 0,001 g 0,001 g*/0,01 g 0,001 g 0,001 g 0,01 g 0,01 g 0,01 g Höchstlast 151 g 310 g 60 g*/310 g 410 g 510 g 610 g 1510 g 3100 g...
-
Seite 31: Schnittstelle
Anschluss eines Druckers, z.B. des RS-P42 oder LC-P45 von oder PC mit einem 9poligen männlichen Stecker). Anpassung METTLER TOLEDO, voll nutzen. Die Druckresultate tragen zu einer einfachen Arbeitsweise ans andere Gerät im Menü (Kapitel 4.3.10 – 4.3.15) vorneh- nach GLP/GMP entscheidend bei. -
Seite 32: Schnittstellenbefehle Und -Funktionen Mt-Sics
S/ / / / / S/ / / / / Gewichtswert/ / / / / Einheit entsprechende Befehle über die Datenschnittstelle zur Verfügung. Aktueller stabiler Gewichtswert in der Die neu lancierten Waagen von METTLER TOLEDO unterstützen den standardisierten tatsächlich unter Einheit 1 eingestellten Befehlssatz “METTLER TOLEDO Standard Interface Command Set” (MT-SICS). Die zur Einheit. - Seite 33 Befehle. Weitere Befehle und Informationen entnehmen Sie bitte dem Bedienungs- Befehl Tatsächlichen Status der ST-Funktion abfragen. handbuch “MT-SICS Basic-S balances 11780447”, das Sie unter www.mt.com/AB-S aus dem Internet herunterladen können. SU – Stabilen Gewichtswert mit aktuell angezeigter Einheit senden Befehl Wie Befehl “S”, jedoch mit der aktuell ange-...
-
Seite 34: Zubehör
11101050 Waage, AccuPac, Windschutz Justiergewichte 165 mm / 141 mm und Gewicht Erhältlich als OIML-Gewichte (E1, E2, • Für alle Modelle AB-S, bietet Platz für 11103834 F1, mit Kalibrier-Zertifikat), Waage und Windschutz 237 mm genauere Angaben in der Broschüre “METTLER TOLEDO Gewichte”... -
Seite 35: Masszeichnungen
Masszeichnungen Alle Masse in Millimetern (mm) PB-S Waage mit Windschutz “mg” (165 mm) AB-S Waage mit Windschutz “0,1 mg” (237 mm) PB-S Waage ohne Windschutz 128.5 91.5 128.5 91.5 Ø 10.5 10.5 10.5 184.5 184.5 163.5 163.5 184.5 73.5 73.5 Ø... -
Seite 36: Anhang
Anhang Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P42 und LC-P45 Hinweise Funktion: Justieren Funktion: Dynamisches Wägen Funktion: Überprüfung der Funktion: Statistik Kalibrierung (Justierung) Nur bei LC-P45 möglich. Beim RS-P42 müssen Datum - BALANCE CALIBRATION - --- DYNAMIC WEIGHING --- mit externem Gewicht. -
Seite 37: Was Ist, Wenn
Gefordertes Justiergewicht auflegen. Kein oder falsches Justiergewicht aufgelegt Error 2 Referenzstückzahl (Stückzählung) zu klein Referenzstückzahl erhöhen. Error 3 Interner Fehler METTLER TOLEDO Kundendienst benachrichtigen. Error 4 Keine Standardkalibrierung METTLER TOLEDO Kundendienst benachrichtigen. Error 6 Falsche oder fehlende Waagschale Richtige Waagschale aufsetzen. -
Seite 38: Anschluss Von Waagen Der Baureihe B-S An Andere Mettler Toledo-Geräte
Wartung und Reinigung Anschluss von Waagen der Baureihe B-S an andere METTLER TOLEDO-Geräte Service Gerät Verbindungskabel Einstellungen/ Eine regelmässige Wartung Ihrer Waage durch einen Servicetechniker verlängert Bemerkungen die Lebensdauer des Gerätes. Fragen Sie nach den Servicemöglichkeiten bei Ihrer Titratoren: METTLER TOLEDO-Vertretung. - Seite 39 Leer...
- Seite 40 Für eine gute Zukunft Ihres METTLER TOLEDO Produktes: METTLER T0LEDO Service sichert Ihnen auf Jahre Qualität, Messgenauigkeit und Werterhaltung der METTLER TOLEDO Produkte. Verlangen Sie bitte genaue Unterlagen über unser attraktives Service-Angebot. Vielen Dank. *P11780641* Technische Änderungen und Änderungen im Lieferumfang des Zubehörs vorbehalten.
