M1.1 WR Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps.

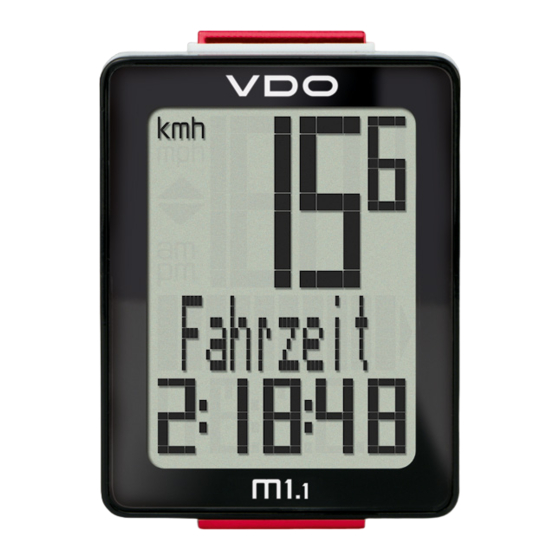

M1.1 WR Das Display Der VDO M1.1 WR hat ein großes, sehr gut ablesbares Dis- play. Das Display kann in 3 Bereiche unterteilt werden. – Im oberen Bereich des Displays wird permanent die OBEN aktuelle Geschwindigkeit angezeigt. Neben der Geschwindigkeits-Anzeige erscheint, die Anzeige MITTE für „am“...
M1.1 WR Die Funktionen Der VDO M1.1 WR hat folgende Funktionen Aktuelle Geschwindigkeit bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke zählt bis 999,99 KM oder Meilen.
Mit der SET-Taste (kurz) kann man Rückwärts durch die Funktionen blättern. BIKE Schlaf-Modus Wenn Sie eine Pause machen und der M1.1 WR noch in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie jetzt weiterfahren, haben Sie eine Auto-Start- Funktion.
M1.1 WR Montage der Halterung und des Sensors Beginnen Sie mit der Montage von Sensor und Magnet. SENSOR STEP 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunächst lose, noch nicht...
M1.1 WR Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOCK Und so geht es: STEP 1 Computer in 10 Uhr-Position in die Halterung einsetzen. UNLOCK STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten.
M1.1 WR Die Einstellungen – Sprache Beim VDO M1.1 WR können Sie folgende Sprachen für die Display-Anzeige einstellen – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Niederländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
M1.1 WR Die Einstellungen – Radumfang Sie können am VDO M1.1 WR den Abroll-Umfang ihres Rades einstellen. Radumfang Radumfang Je genauer Sie diese Einstellung vornehmen, umso genauer Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305 1272 50,1 ist Ihre Geschwindigkeits-Anzeige und Ihre Messung der...
Seite 10
M1.1 WR Die Einstellungen – Radumfang So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für den Radumfang. Mit der SET-Taste öffnen Sie die Einstellung für den Radumfang.
Seite 11
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WR kehrt in den Funktions-Modus zurück.
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WR kehrt in den Funktions-Modus zurück.
M1.1 WR Die Einstellungen – Uhrzeit Sie können im VDO M1.1 WR die Uhrzeit im 12-Stunden AM/ PM-Format oder im 24-Stunden-Format einstellen. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Uhrzeit.
Seite 14
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WR kehrt in den Funktions-Modus zurück.
Seite 15
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M1.1 WR kehrt in den Funktions-Modus zurück.
M1.1 WR Die Einstellungen – Einstellen der Gesamtstrecke Sie können am VDO M1.1 WR die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M1.1 WR hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren.
M1.1 WR Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M1.1 WR ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) wird nicht auf NULL zurückgestellt.
M1.1 WR Batterie-Status Anzeige Der M1.1 WR hat eine Batterie-Warnung. Im Display erscheint die Anzeige: „Computer schwach“. Diese Batterie-Warnung bestätigen Sie mit der BIKE-Taste. Sie können noch ca. eine Woche weiterfahren. Wechseln Sie möglichst bald nach der Batterie-Warnung die Batterie.
M1.1 WR Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung.
M1.1 WR Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet...
EU-Konformitätserklärung Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrrad- computer VDO M1.1 WR bei bestimmungsgemäßer Verwen- dung den grundlegenden Anforderungen der CE-Bestim- mungen entspricht. Die Konformitäts-Erklärung finden Sie unter: www.vdocyclecomputing.com.
Seite 22
Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
