2.1.2 der CD5.2 in der Übersicht

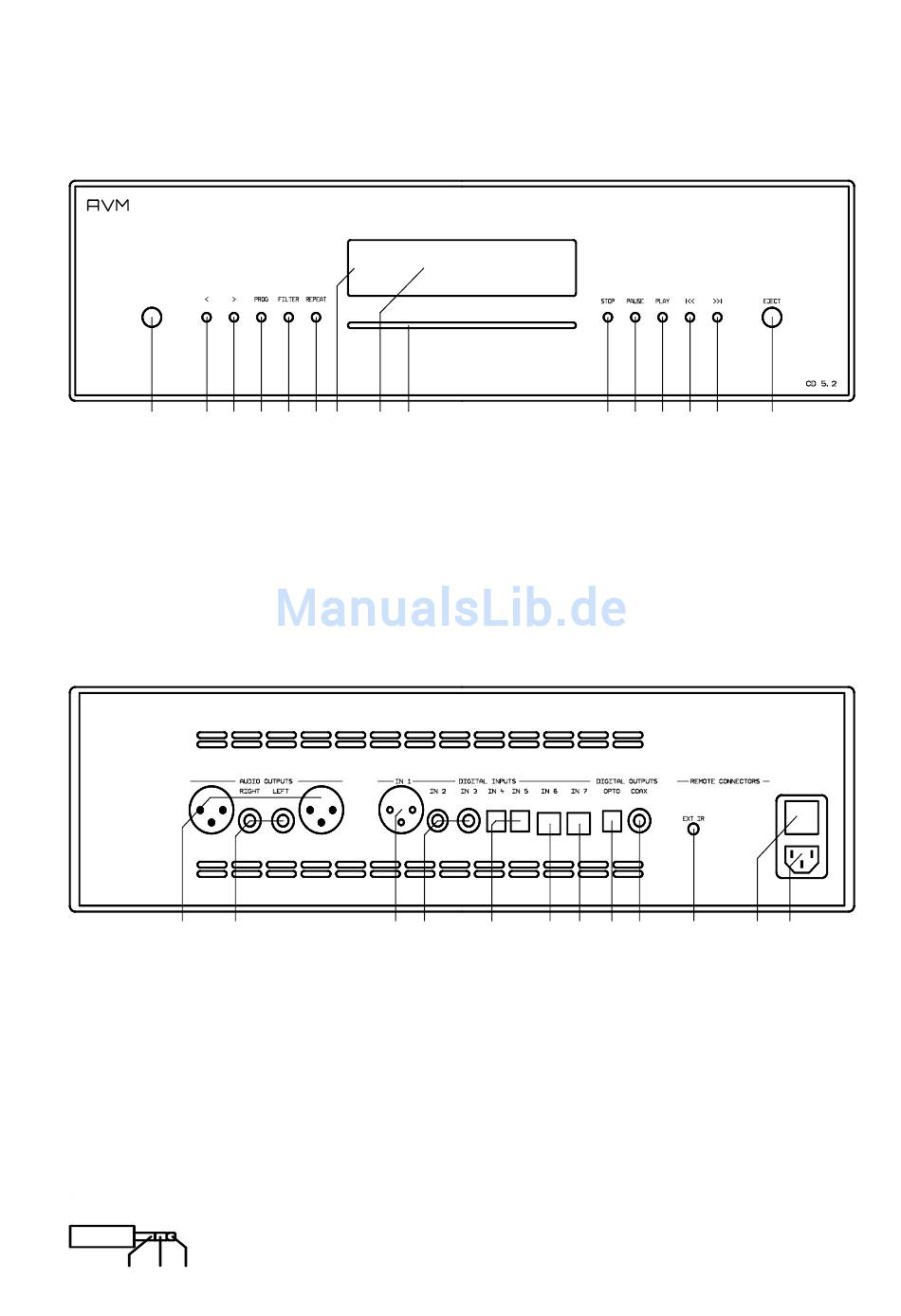

In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf
die nachfolgenden Zeichnungen beziehen.
Front
1
2
3
1
Taste power (ein / standby)
2
Wahltaste < (Filter, Titelprogrammierung)
3
Wahltaste > (Filter, Titelprogrammierung)
4
Taste PROG (Titelprogrammierung, RND)
5
Taste FILT (Filterwahl)
6
Taste REP (Repeat)
7
Betriebsanzeige-LED
8
Anzeige
Rückwand
16
17
16
Analogausgänge XLR
17
Analogausgänge Cinch
18
Digitaleingang AES/EBU
19
Digitaleingänge Cinch
20
Digitaleingänge optisch
21
Digitaleingang USB1
22
Digitaleingang USB2
Steckerbelegung externer Infrarotempfänger (26)
3,5mm stereo
infrared input
GND
IR-Signal
+5V supply
4
5
6
7
8
9
18
19
10
11
9
CD-Slot
10
Taste STOP
11
Taste PAUSE
12
Taste PLAY
13
Taste I<< (Skip / Search)
14
Taste >>I (Skip / Search)
15
Taste EJECT
20
21
22
23
24
23
Digitalausgang optisch
24
Digitalausgang Coax
25
RS232-Schnittstelle für externe Steuerung
26
Eingang für externes Infrarot-Steuersignal
27
Netzschalter
28
Netzanschluß (Kaltgerätestecker)
7
12
13
14
15
I
O
26
27
28
