Installation
Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert werden.
Es wird dringend empfohlen, die korrekte Anbringung von einer
erfahrenen, von NEC autorisierten Servicekraft vornehmen zu
lassen. Bei Nichteinhaltung der NEC-Standard-Montageanleitungen
kann es zu Schäden am Gerät oder Verletzungen des Benutzers
kommen. Die Produkthaftung deckt durch unsachgemäße Installation
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifi zierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung,
in der der Monitor angebracht werden soll.
Der Kunde trägt die Verantwortung für die Anbringung an einer
Wand oder einer Decke. Nicht alle Wände oder Decken sind
fest genug, um dem Gewicht des Monitors standzuhalten.
Die Produkthaftung deckt durch unsachgemäße Anbringung,
Umbau oder höhere Gewalt entstandene Schäden nicht ab. Die
Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres
Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
•
Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
•
NEC empfi ehlt Montageadapter, die der Norm UL1678 für
Nordamerika entsprechen.
•
V422/V462: NEC empfi ehlt
dringend, Schrauben der Größe
M6 (14-16 mm + Bügeldicke und
Unterlegscheibe)
Kleiner als φ 8,5 mm
(V422/V462/V551)
zu verwenden.
Kleiner als φ 10,0 mm
Wenn Sie Schrauben
verwenden, die länger als
14-16 mm sind, prüfen Sie die
Tiefe der Bohrung. (Empfohlene
Befestigungskraft: 470 – 635 N•cm). Die Bügelaussparung
sollte einen Durchmesser von höchstens
•
V551: NEC empfi ehlt dringend, Schrauben der Größe M6
(11-13 mm + Bügeldicke und Unterlegscheibe) zu verwenden.
Wenn Sie Schrauben verwenden, die länger als 11-13 mm
sind, prüfen Sie die Tiefe der Bohrung. (Empfohlene
Befestigungskraft: 470 – 635 N•cm). Die Bügelaussparung
sollte einen Durchmesser von höchstens
•
V651: NEC empfi ehlt dringend, Schrauben der Größe M8
(15-17 mm + Bügeldicke) zu verwenden. Wenn Sie
Schrauben verwenden, die länger als 15-17 mm sind, prüfen
Sie die Tiefe der Bohrung. (Empfohlene Befestigungskraft:
1125 - 1375N•cm). Die Bügelaussparung sollte einen
Durchmesser von höchstens
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise fi nden Sie in der Anleitung, die dem
Montagezubehör beiliegt.
•
Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
Keine
Gerät
Lücke
Tragebügel
Unterlegscheibe
Schraube
(V651)
11-13 mm (V551)
Dicke von
14-16 mm (V422/V462)
Bügel und
15-17 mm (V651)
Unterlegscheibe
ø
8,5 mm aufweisen.
ø
8,5 mm aufweisen.
ø
10,0 mm aufweisen.
Deutsch-5

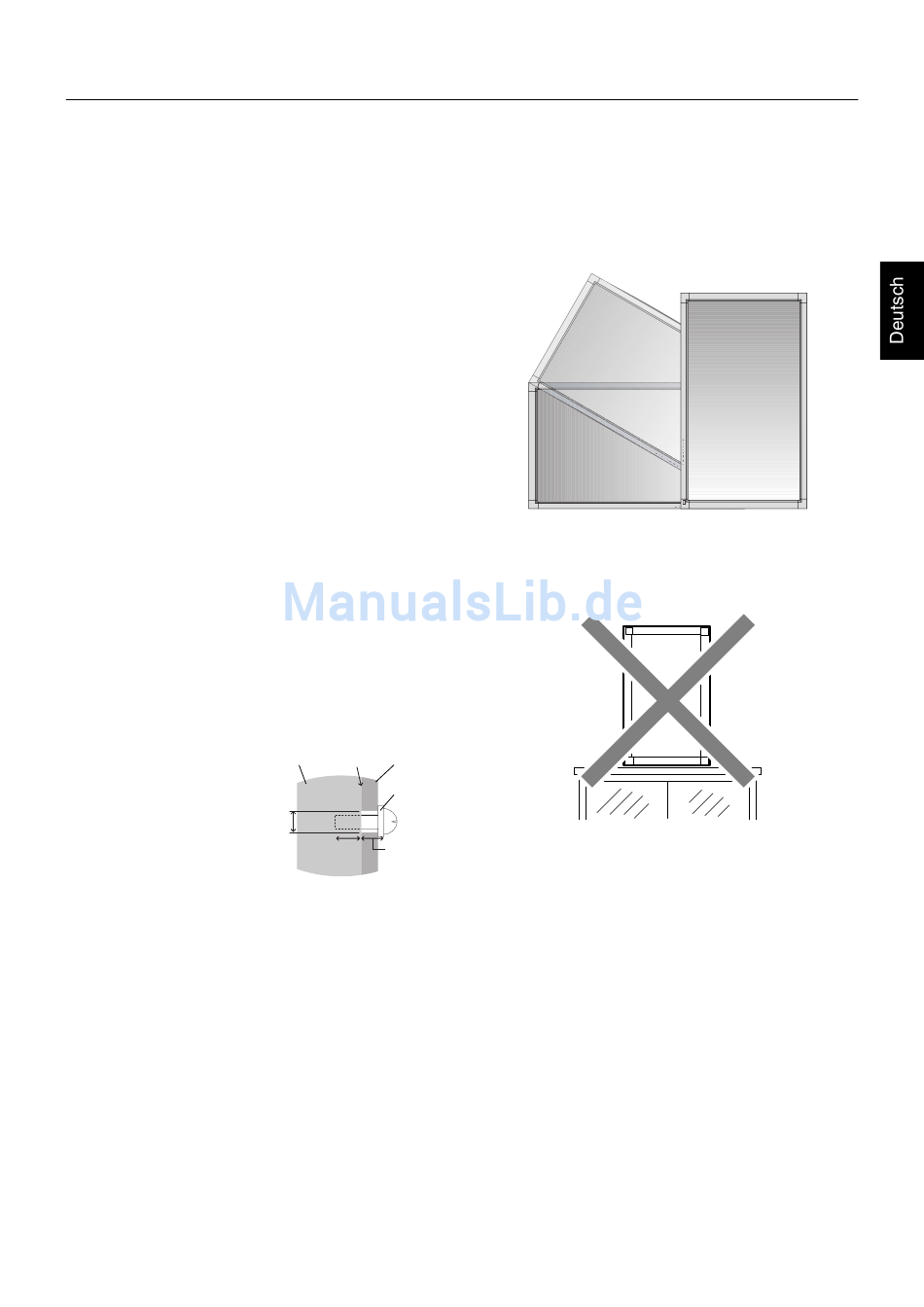

Ausrichtung (V422/V462/V551)
•
Wenn Sie den Bildschirm im Hochformat verwenden,
sollte der Bildschirm im Uhrzeigersinn gedreht werden, so
dass die linke Seite zur oberen Seite wird und die LED-
Leuchtanzeige sich am unteren Rand befi ndet. Damit stellen
Sie die ordnungsgemäße Belüftung sicher und verlängern die
Lebensdauer des Monitors. Unzureichende Belüftung kann
zur Verkürzung der Lebensdauer des Monitors führen.
Ausrichtung (Nur V651)
•
Verwenden Sie diesen Monitor NICHT im Hochformat.
Dies kann zu Defekten führen und den Anspruch auf
Garantieleistungen nichtig machen.
Anbringungsort
•
Die Wand bzw. Decke muss fest genug sein, um dem
Gewicht des Monitors und des Montagezubehörs
standzuhalten.
•
Bringen Sie das Gerät NICHT an Stellen an, wo es durch
den Zusammenstoß mit einer Tür oder einem Tor beschädigt
werden kann.
•
Bringen Sie das Gerät NICHT in stark vibrierenden und
staubigen Umgebungen an.
•
Bringen Sie das Gerät NICHT in der Nähe der
Hauptstromquelle des Gebäudes an.
•
Bringen Sie das Gerät nicht so an, dass andere leicht nach
dem Gerät und der Montagevorrichtung greifen und sich
darauf abstützen können.
•
Wenn das Gerät in einer Vertiefung beispielsweise einer
Wand installiert wird, lassen Sie mindestens 100 mm
Abstand zwischen dem Monitor und der Wand, damit eine
ausreichende Belüftung ermöglicht wird.
•
Achten Sie auf ausreichende Luftzufuhr oder sorgen Sie für
Klimatisierung am Monitor und an der Montagevorrichtung,
damit die entstehende Wärme abgeführt werden kann.
