Anschließen von Geräten
HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw.
abgezogen werden, da dies zu einem Bildverlust führen kann.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem
Widerstand verringert die Lautstärke.
Bevor Sie Geräte anschließen:
* Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her.
* Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten.

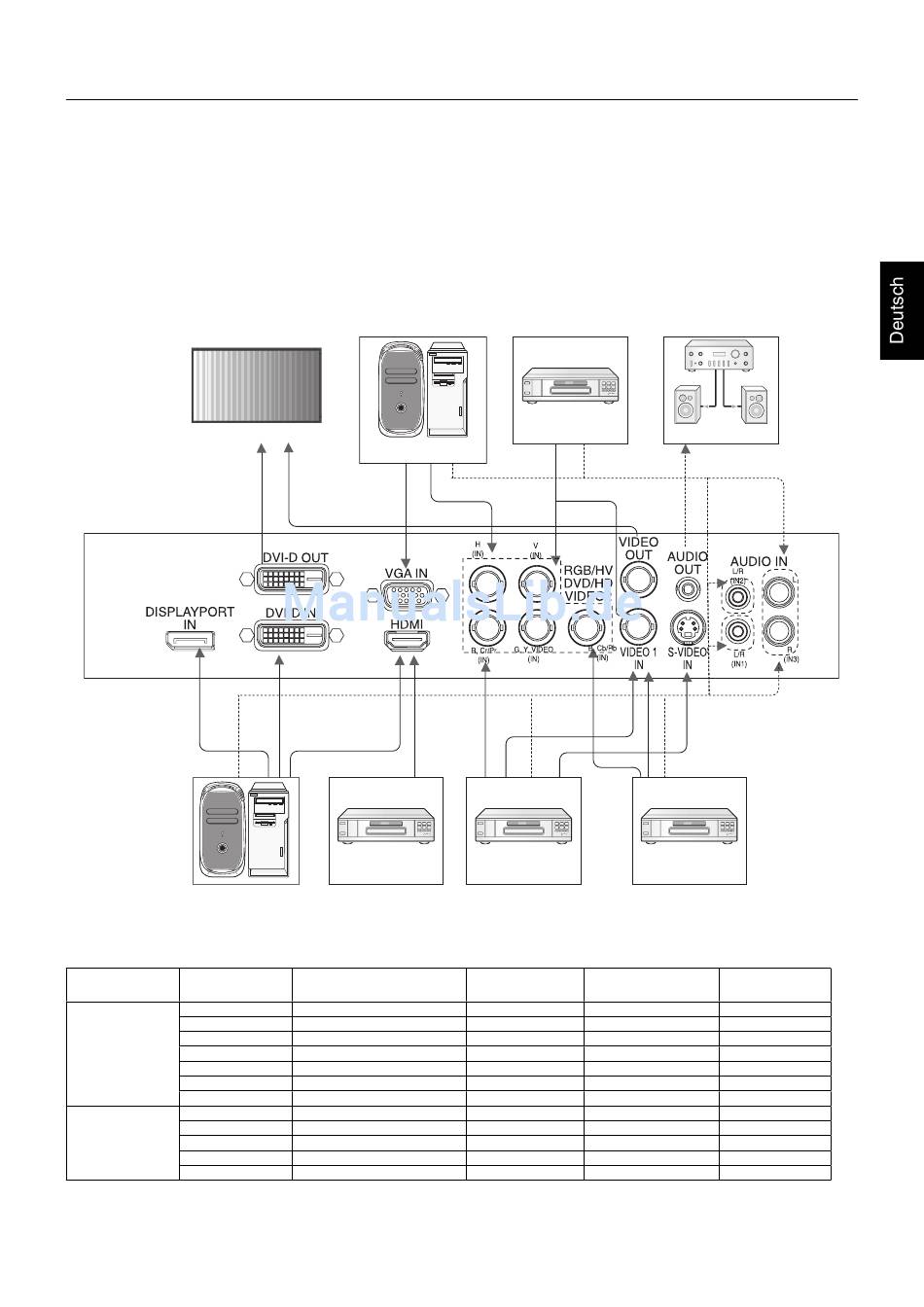

Anschlussübersicht
Zweiter Monitor*
Computer (Digital)
*: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können.
HINWEIS: Durchgezogene Striche = Videosignal. Gepunktete Striche = Audiosignal.
Angeschlossenes Verbundener
Gerät Anschluss
DVI (DVI-D)
HDMI
5BNC+VIDEO
AV VIDEO1 (BNC)
S-VIDEO
VIDEO2 (5BNC)
DVD/HD (5BNC)
VGA (D-Sub)
DVI (DVI-D)
PC RGB/HV (5BNC)
DisplayPort
HDMI
*1: abhängig vom Signaltyp.
• AUDIO IN 1, 2 und 3 können als Audioeingänge verwendet werden. Die Auswahl der Audioquelle [IN1], [IN2] oder [IN3]
erfolgt in AUDIO INPUT des OSD-Menüs oder durch Drücken der Taste AUDIO INPUT (Fernbedienung).
Computer (Analog)
DVD-Player mit
HDMI-Ausgang
Einstellung im
Anschlussmodus
DVI-MODUS: DVI-HD
RAW/EXPAND*1
BNC-MODUS: SCART
-
-
BNC-MODUS: VIDEO
BNC-MODUS: COMPONENT
-
DVI-MODUS: DVI-PC
BNC-MODUS: RGB
-
RAW/EXPAND*1
Deutsch-15
DVD-Player mit
SCART-Ausgang
VCR- oder
DVD-Player
Name des Verbundener
Eingangssignals Audio-Anschluss
DVI AUDIO IN1, IN2, IN3
HDMI HDMI
SCART AUDIO IN1, IN2, IN3
VIDEO1 AUDIO IN1, IN2, IN3
S-VIDEO AUDIO IN1, IN2, IN3
VIDEO2 AUDIO IN1, IN2, IN3
DVD/HD AUDIO IN1, IN2, IN3
VGA AUDIO IN1, IN2, IN3
DVI AUDIO IN1, IN2, IN3
RGB/HV AUDIO IN1, IN2, IN3
DPORT DPORT
HDMI HDMI
Stereoverstärker
DVD-Player
Eingabetaste der
Fernbedienung
DVI
HDMI
DVD/HD
VIDEO
S-VIDEO
VIDEO
DVD/HD
VGA
DVI
RGB/HV
DISPLAYPORT
HDMI
