An die Spannungsversorgung anschließen
Elektronik- und Anschluss-
raum
Anschlussplan
20
5
4

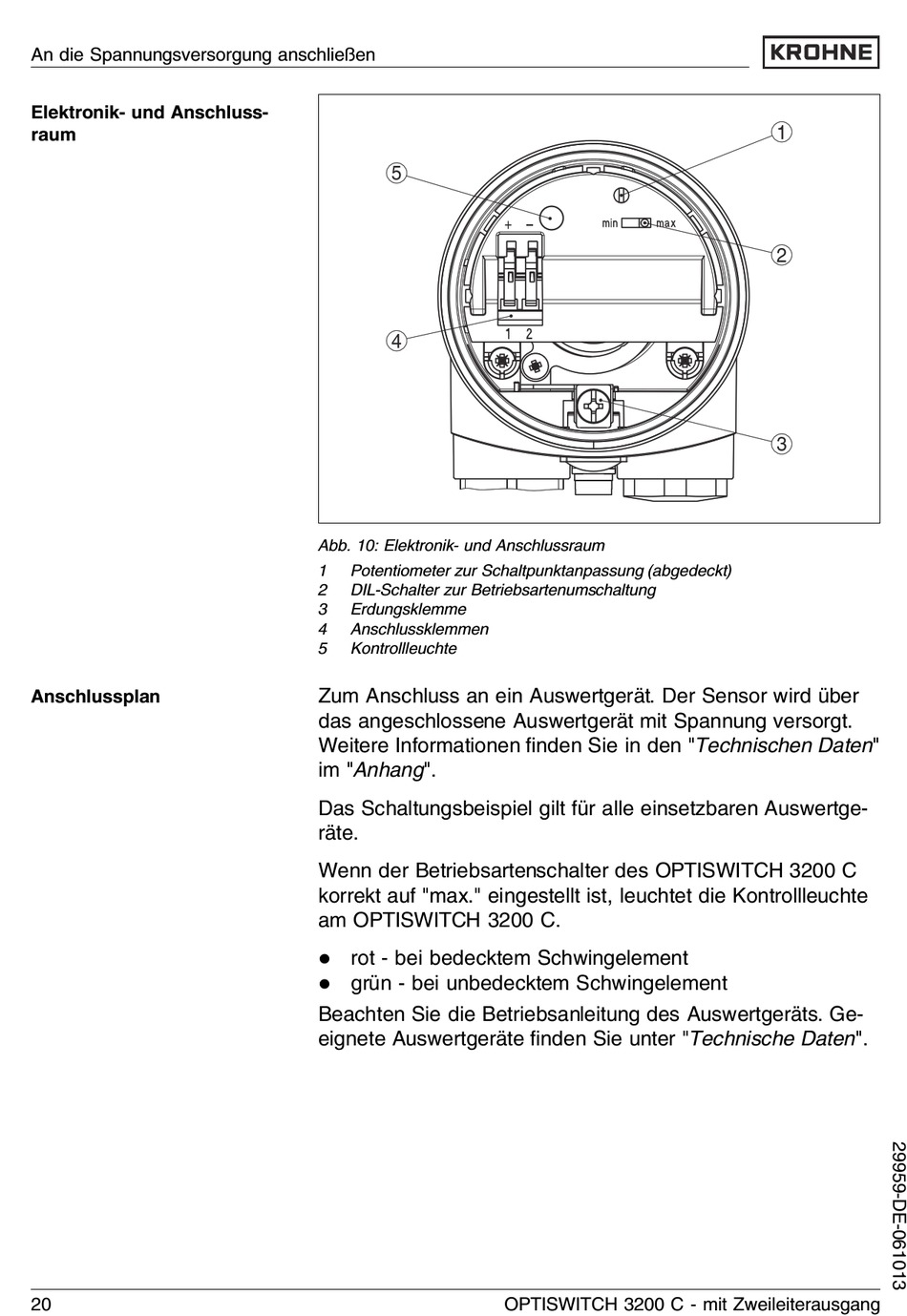

Abb. 10: Elektronik- und Anschlussraum
1 Potentiometer zur Schaltpunktanpassung (abgedeckt)
2 DIL-Schalter zur Betriebsartenumschaltung
3 Erdungsklemme
4 Anschlussklemmen
5 Kontrollleuchte
Zum Anschluss an ein Auswertgerät. Der Sensor wird über
das angeschlossene Auswertgerät mit Spannung versorgt.
Weitere Informationen finden Sie in den "Technischen Daten"
im "Anhang".
Das Schaltungsbeispiel gilt für alle einsetzbaren Auswertge-
räte.
Wenn der Betriebsartenschalter des OPTISWITCH 3200 C
korrekt auf "max." eingestellt ist, leuchtet die Kontrollleuchte
am OPTISWITCH 3200 C.
rot - bei bedecktem Schwingelement
l
grün - bei unbedecktem Schwingelement
l
Beachten Sie die Betriebsanleitung des Auswertgeräts. Ge-
eignete Auswertgeräte finden Sie unter "Technische Daten".
OPTISWITCH 3200 C - mit Zweileiterausgang
