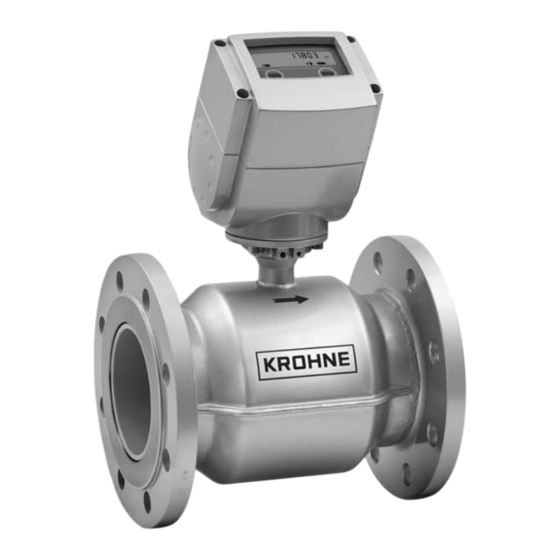

WATERFLUX 3070
WATERFLUX 3070
WATERFLUX 3070
WATERFLUX 3070
Batteriebetriebener magnetisch-induktiver
Wasserzähler
Electronic Revision ER 4.3.0_ up to ER 4.3.4_
(SW.REV 4.2.2_ bis zu 4.2.5_)
© KROHNE 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de
Quick Start
Quick Start
Quick Start
Quick Start

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE WATERFLUX 3070

Inhaltszusammenfassung für KROHNE WATERFLUX 3070

  • Seite 1 WATERFLUX 3070 WATERFLUX 3070 WATERFLUX 3070 Quick Start Quick Start Quick Start Quick Start Batteriebetriebener magnetisch-induktiver Wasserzähler Electronic Revision ER 4.3.0_ up to ER 4.3.4_ (SW.REV 4.2.2_ bis zu 4.2.5_) © KROHNE 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 2: Inhaltsverzeichnis

    4.1 Anschluss der internen Batterie ..................26 4.2 Anschluss der externen Batterie ................... 27 4.2.1 Gehäuse in IP67 (Kompakt- und Feldausführung)............... 27 4.2.2 Gehäuse in IP68 (Kompakt-Ausführung)................27 4.2.3 Batterie..........................27 www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 3: Qs Waterflux 3070 R05 De Www.krohne.com

    INHALT WATERFLUX 3070 5 Technische Daten 5.1 Abmessungen und Gewichte..................29 6 Notizen 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 4: Sicherheitshinweise

    Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 5: Anleitung Für Den Transport Und Die Handhabung Der Batterien

    • Der Batterieinhalt darf nicht mit Wasser in Berührung kommen. • Batterie entfernen, bevor das Gerät an den Hersteller aus Service- oder Garantiegründen zurückgegeben wird. • Batteriepacks nach den lokalen Vorschriften entsorgen; soweit möglich, benutzte Batterien recyceln. 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 6: Installation

    4 CD-ROM mit Produktdokumentation in den verfügbaren Sprachen 5 Signalleitung (nur für getrennte Ausführungen) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 7: Gerätebeschreibung

    Aluminium (IP67) oder Polycarbonat (IP68) • Getrennte Ausführung (Messwertaufnehmer mit Anschlussdose und Messumformer in getrenntem (Feld-)Gehäuse) Abbildung 2-2: Geräteausführungen 1 Kompakt-Ausführung in Aluminiumgehäuse (IP67) 2 Kompakt-Ausführung in Polycarbonat-Gehäuse (IP68) 3 Getrennte Ausführung 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 8: Typenschild

    2 CE-Zeichen mit der/den Nummern der benannten Stelle/n 3 Batteriespannung und Revisionsnummer der Elektronik 4 Optional (MI-001): zusätzliche Informationen, einschließlich Zulassungsnummer, Q3, Verhältnis 5 Gerätekonstante, Durchmesser, medienberührte Werkstoffe, Schutzart 6 Typenbezeichnung des Durchflussmessgeräts, Seriennummer, Herstellungsdatum www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 9: Lagerung

    Stellen Sie sicher, dass Ihnen alle erforderlichen Werkzeuge zur Verfügung stehen: • Innensechskantschlüssel (4 mm) • Kleiner Schraubendreher • Schlüssel für Kabelverschraubungen • Schlüssel für Wandhalterung (nur getrennte Ausführung) • Drehmomentschlüssel zur Installation des Durchflussmessgeräts in der Rohrleitung 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 10: Allgemeine Anforderungen

    Setzen Sie den Messumformer keinen starken Schwingungen aus. Die • Durchflussmessgeräte sind auf Schwingungspegel gemäß IEC 68-2-64 geprüft. 2.7.1 Schwingungen Abbildung 2-5: Schwingungen vermeiden 2.7.2 Magnetfeld Abbildung 2-6: Magnetfelder vermeiden www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 11: Einbaubedingungen

    1 Einlauf: ≥ 3 DN 2 Auslauf: ≥ 1 DN 2.8.2 T-Stücken Abbildung 2-9: Abstand hinter einem T-Stück 1 DN 25...300: ≥ 0 DN & DN 350...600: ≥ 3 DN 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 12: Krümmer

    INSTALLATION WATERFLUX 3070 2.8.3 Krümmer Abbildung 2-10: Installation in gebogenen Rohrleitungen Abbildung 2-11: Installation in gebogenen Rohrleitungen VORSICHT! Vermeiden Sie ein Leerlaufen oder eine Teilfüllung des Durchfluss-Messwertaufnehmers. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 13: Freier Auslauf

    Abbildung 2-12: Installation vor einem freien Auslauf 2.8.5 Pumpe Abbildung 2-13: Empfohlene installation: inter einer Pumpe 1 Einlauf: ≥ 3 DN 2.8.6 Regelventil Abbildung 2-14: Empfohlene Installation: vor einem Regelventil 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 14: Entlüftungs- Und Vakuumkräfte

    INSTALLATION WATERFLUX 3070 2.8.7 Entlüftungs- und Vakuumkräfte Abbildung 2-15: Entlüftung 1 ≥ 5 m 2 Entlüftungspunkt Abbildung 2-16: Vakuum 1 ≥ 5 m www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 15: Einbaulage Und Flanschversatz

    • Installieren Sie das Durchflussmessgerät mit der gleichen Ausrichtung wie die Achse der Rohrleitung. • Die Flächen der Rohrflansche müssen zueinander parallel sein. VORSICHT! ≤ 0.5 mm / 0.02". Max. zulässiger Versatz der Flanschflächen: L 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 16: Ip68

    Fall bis zu 5 Meter. Der IFC 070 Messumformer in der getrennten Ausführung ist erhältlich in: • einem Aluminiumgehäuse, für IP66/67 bzw. NEMA 4/4X/6 geeignet. Abbildung 2-18: Ausführungen in IP68 1 Tauchfest 2 Unterirdisch www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 17: Montage

    • Schritt 1: ca. 50% des in der Tabelle angegebenen max. Drehmoments. • Schritt 2: ca. 80% des in der Tabelle angegebenen max. Drehmoments. • Schritt 3: 100% des in der Tabelle angegebenen max. Drehmoments. 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...
  • Seite 18 1 Die Anzugsmoment-Werte hängen auch von einer Reihe Variablen (Temperatur, Bolzenwerkstoff, Dich- tungswerkstoff, Schmierstoffe etc.) ab, die nicht in der Kontrolle des Herstellers liegen. Diese Werte ver- stehen sich daher lediglich als richtungsweisend. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...
  • Seite 19 1 Die Anzugsmoment-Werte hängen auch von einer Reihe Variablen (Temperatur, Bolzenwerkstoff, Dich- tungswerkstoff, Schmierstoffe etc.) ab, die nicht in der Kontrolle des Herstellers liegen. Diese Werte ver- stehen sich daher lediglich als richtungsweisend. 2 Keine vollständige Stufe (max. 145 psi). 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 20: Montage Des Messumformers

    Sie den Deckel des Messumformers schließen. • Positionieren Sie den oberen Teil des Deckels korrekt und ziehen Sie den Sicherungsring fest. • Ziehen Sie den Ring wie hier dargestellt mit einem Schlüssel fest. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 21: Elektrische Anschlüsse

    Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 3.2 Erdung Abbildung 3-1: Erdung INFORMATION! Erdung ohne Erdungsringe. Der Messwertaufnehmer verfügt über eine Referenzelektrode. 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 22: Anschluss Der Signalleitung

    4 Kontaktlitzen Kabelabmessungen Zoll Abbildung 3-3: Kabelanschluss auf der Seite des Messwertaufnehmers, Standardkabel 1 Schließen Sie die Kontaktlitzen unter der Schraube an. 2 Schließen Sie die Abschirmung unter der Schelle an. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 23: Funktion

    • Schließen Sie die Drähte entsprechend den Angaben in der folgenden Tabelle an. Drahtfarbe Klemme Funktion Braun Referenzelektrode Weiß Standardelektrodensignal Violett Standardelektrodensignal Blau Feldstrom Grün Feldstrom Gelb Keine Funktion Kontaktlitzen Schrauben Abschirmung 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 24: Anschluss Des Ausgangskabels

    ≤ 100 Hz; I ≤ 10 mA; U: 2,7...24 VDC (P ≤ 100 mW) • Statusausgang passiv: Statusausgang passiv: Statusausgang passiv: Statusausgang passiv: I ≤ 10 mA; U: 2,7...24 VDC (P ≤ 100 mW) www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 25: Gehäuse In Ip68 (Kompakt-Ausführung)

    ≤ 100 Hz; I ≤ 10 mA; U: 2,7...24 VDC (P ≤ 100 mW) • Statusausgang passiv: Statusausgang passiv: Statusausgang passiv: Statusausgang passiv: I ≤ 10 mA; U: 2,7...24 VDC (P ≤ 100 mW) 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...

  • Seite 26: Inbetriebnahme

    • Für Informationen zum Schließen des Messumformergehäuses im IP68 Gehäuse siehe Gehäuse in IP68 (Kompakt-Ausführung) auf Seite 20. INFORMATION! Das Gerät arbeitet nun mit den Standard Menüeinstellungen. Für die Änderung der Menüeinstellungen der Batterie . siehe Batterie auf Seite 27 www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 27: Anschluss Der Externen Batterie

    • Zähler der Batterielebensdauer zurückstellen (Menünummer B2) • Den Batterietyp auswählen, wenn eine andere Art Batterie verwendet wird. (Menünummer • Die gesamte Batteriekapazität ändern, wenn eine andere Art Batterie verwendet wird. (Menünummer B1) 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...
  • Seite 28 0 = Aus (Voreinstellung) Den Wert auf 1 einstellen, um den Batterielebensdauer Zähler der Batterielebensdauer 1 = Zurücksetzen zurückstellen zurückzustellen. Nach dem Reset wird die Menüeinstellung automatisch auf 0 gesetzt. www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 29: Technische Daten

    • größer sein als der Messwertaufnehmer. Beachten Sie, dass die Abmessungen bei anderen als den angeführten Druckstufen variieren • können. Ausführliche Informationen finden Sie in der Dokumentation des Messumformers. • 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...
  • Seite 30 7,87 8,03 9,84 9,49 9,84 10,55 10,0 11,81 11,69 11,0 13,78 14,25 13,5 15,75 16,3 16,0 19,7 18,8 19,0 27,6 20,7 31,5 22,9 23,5 31,5 24,7 31,5 27,5 31,5 31,4 www.krohne.com 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de...

  • Seite 31: Notizen

    NOTIZEN WATERFLUX 3070 06/2013 - 4002400702 - QS WATERFLUX 3070 R05 de www.krohne.com...
  • Seite 32 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
