de | Montage einer Kamera mit Rohrhalterung
1
2
3
4
5
1.
2.
3.
2015.07 | 1.1 |
1
2
3
4
5
6
7
8
9

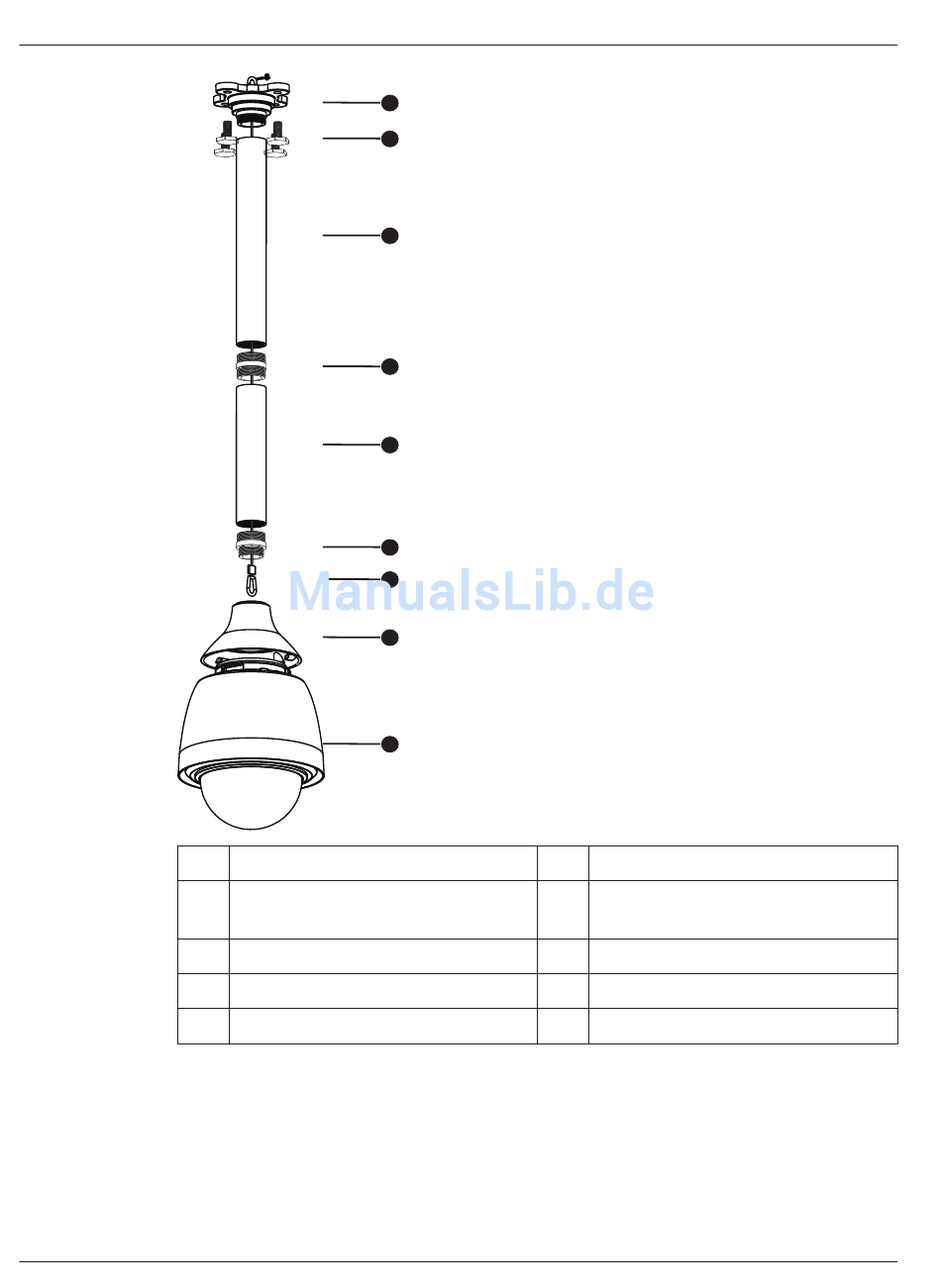

Rohrhalterungssockel
M10x25L Kreuzschlitzschrauben (4
Stück)
Rohrverlängerung, 300 mm
M38-zu-M38-Rohranschluss
Rohrverlängerung, 200 mm
Nehmen Sie die Befestigungskappe vom Ende der Kamera mit einem T15 Torx-
Schraubendreher ab.
Befestigen Sie einen Masseanschluss mit einer M5-Schraube (beides nicht im
Lieferumfang enthalten) am Abstandhalter auf der Innenseite der Befestigungskappe mit
dem Erdungssymbol in einem Kreis.
Befestigen Sie das runde Ende der Sicherheitsbefestigung mit der M5-Schraube (beides
im Lieferumfang enthalten) am Abstandhalter auf der Innenseite der Halterung mit dem
Erdungssymbol, das nicht in einem Kreis steht.
6
7
8
9
Installation Manual
AUTODOME IP 5000 HD
M38-zu-M33-Rohranschluss
Sicherheitsbefestigung
Adapter/Befestigungskappe
Kamera
