- Seite 1 AUTODOME IP 5000 HD NEZ-5x30-xxxx4...
- Seite 2 Installation Manual...
-
Seite 3: Inhaltsverzeichnis
Vorbereitungen der Wand für die Montage Montage der Wandhalterung Montage einer Kamera mit Rohrhalterung 10.1 Teileliste 10.2 Montageanforderungen 10.3 Decke für die Montage vorbereiten 10.4 Montage der Rohrhalterung Anschluss Problembehandlung Wartung Außerbetriebnahme 14.1 Weitergabe 14.2 Entsorgung Bosch Security Systems Installation Manual 2015.07 | 1.1 |... -
Seite 4: Sicherheit
Sachschäden oder zu einer Beschädigung des Geräts führen. Hinweis! Dieses Symbol weist auf Informationen oder auf Unternehmensrichtlinien hin, die sich direkt oder indirekt auf die Mitarbeitersicherheit und den Sachschutz beziehen. 2015.07 | 1.1 | Installation Manual Bosch Security Systems... -
Seite 5: Wichtige Sicherheitshinweise
(NEC)), dem Canadian ® Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein... -
Seite 6: Anschluss In Anwendungen
Stromleitungen, Stromkreisen oder Beleuchtungskörpern in Berührung kommen kann. Videosignalverlust - Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Zur Minimierung des Verlustrisikos von digitalen Daten empfiehlt Bosch Security Systems den Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten. - Seite 7 „How to Identify and Resolve Radio-TV Interference Problems“ (Probleme mit Radio-/Fernsehstörungen identifizieren und beheben). Die Broschüre ist bei der US-Regierung unter der folgenden Adresse erhältlich: U.S. Government Printing Office, Washington, DC 20402, Stock No. 004-000-00345-4. Bosch Security Systems Installation Manual 2015.07 | 1.1 |...
-
Seite 8: Kundendienst Und Wartung
Bitte wenden Sie sich an Ihren örtlichen Händler oder an die Vertriebsniederlassung von Bosch. Verwenden Sie diesen Link: http://www.boschsecurity.com/startpage/html/asia_pacific.htm Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Bosch Security Systems Vertreter sowie auf unserer Website: www.bosch-sicherheitsprodukte.de. Zu diesem Handbuch Dieses Handbuch wurde sorgfältig zusammengestellt, und die darin enthaltenen Informationen wurden eingehend geprüft. - Seite 9 AUTODOME IP 5000 HD Sicherheit | de Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden. Bosch Security Systems Installation Manual 2015.07 | 1.1 |...
-
Seite 10: Auspacken
Security Systems Vertretung oder den Kundendienst. – Falls Komponenten beschädigt erscheinen, darf das Gerät nicht verwendet werden. Bitte setzen Sie sich bei Beschädigungen mit Bosch Security Systems in Verbindung. – Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts. Sollte das Gerät zu Reparaturzwecken eingesendet werden müssen, ist daher für den Transport... -
Seite 11: Produktbeschreibung
Blick fürs Detail verliert. Das Objektiv mit 30-fachem Zoom und 720p25/30 oder 1080p25/30 HD-Auflösung sorgt für einen ausreichenden Vergrößerungsfaktor, mit dem Menschen auch aus einer Entfernung von bis zu 190 m bei 1080p-Modellen und 125 m bei 720p-Modellen einfach identifiziert werden können. Bosch Security Systems Installation Manual 2015.07 | 1.1 |... -
Seite 12: Überblick Über Die Montage
® Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. 1. Auswählen des Montageorts Wählen Sie für das Gerät einen sicheren Montageort mit geeigneter Ausrichtung. -
Seite 13: Microsd-Karte Installieren (Optional)
AUTODOME IP 5000 HD MicroSD-Karte installieren (optional) | de MicroSD-Karte installieren (optional) Bosch Security Systems Installation Manual 2015.07 | 1.1 |... -

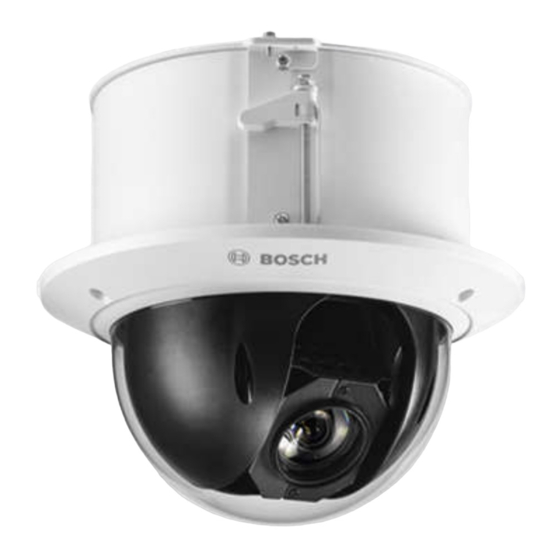

Seite 14: Montage Einer Kamera Für Den Deckeneinbau
Ziehen Sie die Klammern fest, bis Sie den Kontakt mit der Decke oder einen Widerstand spüren. Wenn Sie einen Elektro-Schraubendreher einsetzen, stellen Sie ihn auf das niedrigste Drehmoment ein. Entfernen Sie die Kunststoffschutzfolie von der Kuppel. Die Montage ist abgeschlossen. 2015.07 | 1.1 | Installation Manual Bosch Security Systems... -
Seite 15: Montage Einer Kamera Mit Wandhalterung
Setzen Sie die Wandanker (kundenseitig bereitgestellt) (bei Bedarf) an den in Schritt 2 markierten Positionen in die Wand ein. Montage der Wandhalterung Die Abbildung unten zeigt die benötigten Teile für die Wandhalterung. Folgen Sie den nachfolgend beschriebenen Schritten. Bosch Security Systems Installation Manual 2015.07 | 1.1 |... - Seite 16 Unterlegscheiben (3) an der Struktur fest. Bringen Sie das Teflonband am Gewinde des Wandhalterungssockels an. Tragen Sie auf dem Teflonband am Gewinde des Wandhalterungssockels Silikonfett auf. Stellen Sie sicher, dass das Fett gleichmäßig verteilt ist. 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
- Seite 17 Bild 9.2: Befestigungskappe an Wandhalterung Führen Sie alle Verbindungskabel durch die Wandhalterung. Bild 9.3: Kabel durch die Wandhalterung Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Bosch Security Systems Installation Manual 2015.07 | 1.1 |...
- Seite 18 Bild 9.4: Kamera an der Halterung befestigen Entfernen Sie die Kunststoffschutzfolie von der Kuppel. Die Montage ist abgeschlossen. Entfernen Sie die Kunststoffschutzfolie vom Kamerafenster und vom Infrarotfenster. Sehen Sie dazu auch – Anschluss, Seite 25 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
-
Seite 19: Montage Einer Kamera Mit Rohrhalterung
Setzen Sie die Wandanker (kundenseitig bereitgestellt) bei Bedarf an den in Schritt 2 markierten Positionen in die Decke ein. 10.4 Montage der Rohrhalterung Die Abbildung unten zeigt die benötigten Teile für die Rohrhalterung. Folgen Sie den nachfolgend beschriebenen Schritten. Bosch Security Systems Installation Manual 2015.07 | 1.1 |... - Seite 20 Erdungssymbol in einem Kreis. Befestigen Sie das runde Ende der Sicherheitsbefestigung mit der M5-Schraube (beides im Lieferumfang enthalten) am Abstandhalter auf der Innenseite der Halterung mit dem Erdungssymbol, das nicht in einem Kreis steht. 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
- Seite 21 Führen Sie alle Verbindungskabel von der Oberseite des Rohrhalterungssockels durch die Rohrverlängerungen und die Befestigungskappe. Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Bosch Security Systems Installation Manual 2015.07 | 1.1 |...
- Seite 22 Bild 10.1: Kamera an der Halterung befestigen Entfernen Sie die Kunststoffschutzfolie von der Kuppel. Die Montage ist abgeschlossen. Entfernen Sie die Kunststoffschutzfolie vom Kamerafenster und vom Infrarotfenster. Sehen Sie dazu auch – Anschluss, Seite 25 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
-
Seite 23: Anschluss
Wenn die Stromversorgung der Kamera über PoE+ oder ein Midspan-Device erfolgt, muss ein zusätzlicher Überspannungsschutz installiert werden. Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein zusätzlicher Überspannungsschutz installiert werden. - Seite 24 Etikett-ID Beschreibung Litzenfarbe ALARM_COM Alarmkommunikation ALARM_OUT Alarmausgang Braun ALARM_IN1 Alarmeingang 1 Weiß ALARM_IN2 Alarmeingang 2 Blau AUDIO OUT Audioausgang Grau Masse Schwarz AUDIO GND Audiomasse Grün AUDIO IN Audioeingang Violett 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
-
Seite 25: Problembehandlung
Falls die IP-Adresse der Kamera nicht eingestellt ist: bewegt werden. – Vergewissern Sie sich mithilfe von Configuration Manager, dass nicht zwei Kameras dieselbe IP-Adresse aufweisen. Falls doch, ändern Sie die Adresse einer der Kameras. Bosch Security Systems Installation Manual 2015.07 | 1.1 |... - Seite 26 - Wählen Sie im Feld Base frame rate (Basisbildfrequenz) den Wert 25 ips oder 30 ips aus. – Überprüfen Sie alle Steckverbindungen und Anschlussstellen des Ethernet- Kabels. Wenn dies OK ist: – Wenden Sie sich an den Technischen Kundendienst von Bosch. 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
- Seite 27 Privatzonen „Special Functions“ (Spezialfunktionen), um die Maske wieder an der ursprünglichen Position auszurichten. – IntuiKey Keyboard (wenn das Keyboard an BVC oder Bosch VMS angeschlossen ist) – Erteilen Sie einen SetScene 110-Befehl, um die Maske wieder an der ursprünglichen Position auszurichten.
-
Seite 28: Wartung
Kuppeln äußerst vorsichtig angefasst und gereinigt werden. Hinweis! Um zu verhindern, dass das Gehäuseinnere zu feucht wird, darf die Kuppel nicht zu lange vom Gehäuse getrennt sein. Bosch empfiehlt, die Kuppel nicht länger als fünf (5) Minuten vom Gehäuse zu entfernen. Handhabung der Kuppel Die Kuppel ist ggf. -
Seite 29: Außerbetriebnahme
Recycling zugeführt werden (gemäß der europäischen Richtlinie zur Entsorgung von Elektro- und Elektronikgeräten). Bitte verwenden Sie zur Entsorgung von Elektro- und Elektronikaltgeräten die in Ihrem Land angebotenen Rückgabe- und Sammelsysteme. Bosch Security Systems Installation Manual 2015.07 | 1.1 |... - Seite 31 Bosch Security Systems, Inc. Bosch Sicherheitssysteme GmbH 1706 Hempstead Road Robert-Bosch-Ring 5 Lancaster, PA, 17601 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Security Systems, Inc., 2015...
