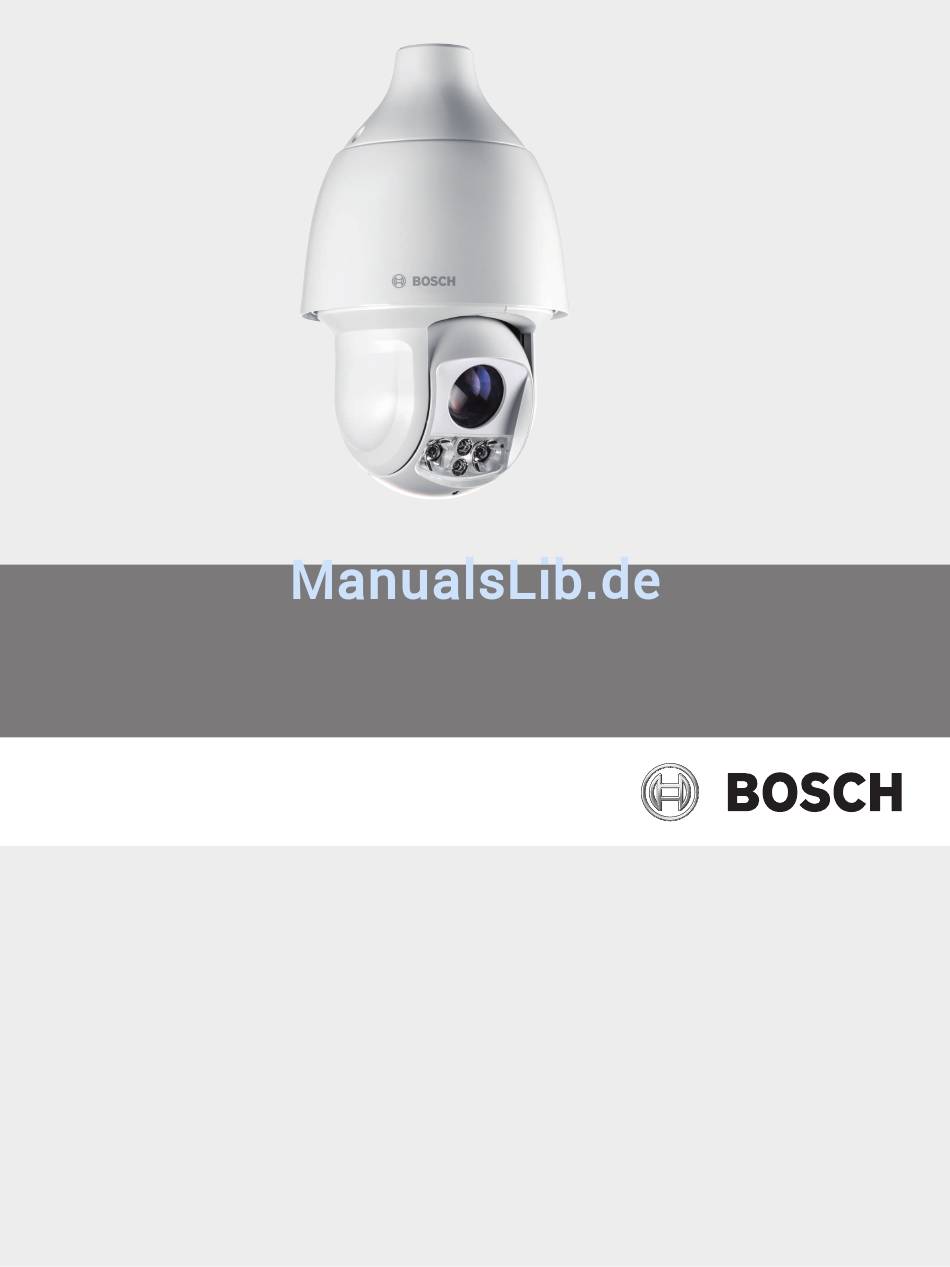

- Seite 1 AUTODOME IP 5000i IR NDP-5502-Z30L Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
AUTODOME IP 5000i IR Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Zu diesem Handbuch Gesetzliche Informationen Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Sicherheitshinweis Wichtige Hinweise – Beleuchtungssicherheit Wichtige Hinweise Kundendienst und Wartung Auspacken Produktbeschreibung Montagezubehör Vorbereiten der Verkabelung MicroSD-Karte installieren (optional) Montieren einer Anschlussbox und Kamera... -
Seite 4: Sicherheit
Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. Gesetzliche Informationen Copyright Dieses Handbuch ist geistiges Eigentum von Bosch Security Systems, Inc. und ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden. -
Seite 5: Wichtige Sicherheitshinweise
(NEC)), dem Canadian Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. Hauptschalter - Die Elektroinstallation des Gebäudes muss einen Hauptschalter mit einem Kontaktabstand von mindestens 3 mm umfassen. -
Seite 6: Sicherheitshinweis
| Sicherheit AUTODOME IP 5000i IR Videoverlust: Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus fehlenden Videodaten entstehen. Um das Risiko von Datenverlust zu minimieren, wird der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. -
Seite 7: Wichtige Hinweise
AUTODOME IP 5000i IR Sicherheit | de IEC 62471 beschreibt die Methoden zur Bestimmung der Risikogruppe von Lampen bzw. von Produkten, die solche enthalten. Die Risikogruppen in IEC 62471 geben den Risikograd der potenziellen Gefährdung durch optische Strahlung an. Die Definition der Risikogruppen basiert auf jahrzehntelanger Erfahrung im Einsatz von Lampen sowie auf der Analyse von Unfallverletzungen im Zusammenhang mit der Emission optischer Strahlung. - Seite 8 | Sicherheit AUTODOME IP 5000i IR Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Die Bedienung unterliegt den folgenden Bedingungen: – Das Gerät darf keine schädliche Störstrahlung abgeben, und – dieses Gerät muss Störstrahlungen jeder Art aufnehmen, darunter auch Störstrahlungen, die unerwünschte Betriebsstörungen zur Folge haben können.
-
Seite 9: Kundendienst Und Wartung
Bitte wenden Sie sich an Ihren örtlichen Händler oder an die Vertriebsniederlassung von Bosch. Verwenden Sie diesen Link: http://www.boschsecurity.com/startpage/html/asia_pacific.htm Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Bosch Security Systems Vertreter sowie auf unserer Website unter www.bosch-sicherheitsprodukte.de. Bosch Security Systems Installationsanleitung 2017.08 | 1.0 |... -
Seite 10: Auspacken
Security Systems Vertretung oder den Kundendienst. – Falls Komponenten beschädigt erscheinen, darf das Gerät nicht verwendet werden. Bitte setzen Sie sich bei Beschädigungen mit Bosch Security Systems in Verbindung. – Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts. Sollte das Gerät zu Reparaturzwecken eingesendet werden müssen, ist daher für den Transport... -
Seite 11: Produktbeschreibung
Produktbeschreibung | de Produktbeschreibung Mit den zahlreichen Funktionen der AUTODOME IP 5000i IR Kamera behalten Sie Ihre Sicherheit im Fokus. Die Kamera wurde sorgfältig darauf abgestimmt, detailreiche 1080p60 HD-Bilder bei Sonnenlicht zu liefern. Dank dem intelligenten IR-Strahler können auch bei schlechten Lichtverhältnissen oder völliger Dunkelheit detaillierte Bilder aufgenommen... -
Seite 12: Montagezubehör
| Montagezubehör AUTODOME IP 5000i IR Montagezubehör Modellnummer Beschreibung Montageort NDA-U-WMT Halterung zur hängenden Wände im Innenbereich (direkte Wandmontage Montage) Wände im Außenbereich (auf NDA- U-PAx oder NDA-U-WMP) NDA-U-PA0 Anschlussbox Wände im Innen‑/Außenbereich NDA-U-PA1 (24 VAC, 120 VAC oder 230 VAC) NDA-U-PA2 NDA-U-CMT Adapter für Eckenmontage... -
Seite 13: Vorbereiten Der Verkabelung
AUTODOME IP 5000i IR Vorbereiten der Verkabelung | de Vorbereiten der Verkabelung Bereiten Sie nach Bedarf die Verkabelung für 24 VAC, Poe+ (Cat5e/Cat6), Alarme und Audio vor und verlegen Sie sie. Folgen Sie für 24 VAC den Empfehlungen für maximale Kabellänge und Kabeldurchmesser. -
Seite 14: Microsd-Karte Installieren (Optional)
| MicroSD-Karte installieren (optional) AUTODOME IP 5000i IR MicroSD-Karte installieren (optional) Lösen Sie die 2 Sechskantschrauben an der Rückseite des Kameragehäuses. Nehmen Sie die Gehäuseabdeckung ab. 2× Setzen Sie die Karte in den Steckplatz ein. Setzen Sie die Gehäuseabdeckung wieder auf. - Seite 15 AUTODOME IP 5000i IR MicroSD-Karte installieren (optional) | de 2× Bosch Security Systems Installationsanleitung 2017.08 | 1.0 |...
-
Seite 16: Montieren Einer Anschlussbox Und Kamera
| Montieren einer Anschlussbox und Kamera AUTODOME IP 5000i IR Montieren einer Anschlussbox und Kamera Die Anschlussbox kann direkt an einer Wand, Eckenhalterung oder Masthalterung montiert werden. Anweisungen zur Montage der Box (Netzteilkasten) finden Sie im Installationshandbuch der Anschlussbox. - Seite 17 AUTODOME IP 5000i IR Montieren einer Anschlussbox und Kamera | de Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an. Bosch Security Systems Installationsanleitung 2017.08 | 1.0 |...
-
Seite 18: Montieren Einer Kamera Mit Dachhalterung
| Montieren einer Kamera mit Dachhalterung AUTODOME IP 5000i IR Montieren einer Kamera mit Dachhalterung Montieren der Dachhalterung Legen Sie auf dem Dach die Wandposition für die Kamera fest, und verwenden Sie die Brüstungshalterung als Schablone, um die Lochpositionen zu markieren. -
Seite 19: Befestigen Der Befestigungskappe Und Der Kamera
AUTODOME IP 5000i IR Montieren einer Kamera mit Dachhalterung | de Tragen Sie um jedes Loch auf der Montagefläche herum ein wetterfestes Dichtmittel auf. Befestigen Sie die Brüstungshalterung mit mindestens sechs (6) Befestigungselementen aus Edelstahl, drei (3) auf jeder Seite. (Die Halterung verfügt über acht (8) Bohrungen.) Achten Sie darauf, die Befestigungselemente nicht zu stark festzuziehen, da die Gewinde beschädigt werden können. - Seite 20 | Montieren einer Kamera mit Dachhalterung AUTODOME IP 5000i IR Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt. Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an.
- Seite 21 AUTODOME IP 5000i IR Montieren einer Kamera mit Dachhalterung | de Bosch Security Systems Installationsanleitung 2017.08 | 1.0 |...
-
Seite 22: Anschluss
| Anschluss AUTODOME IP 5000i IR Anschluss Vorsicht! Einhaltung der Norm EN 50130-4-für Alarmanlagen – CCTV für Sicherheitsanwendungen Zur Erfüllung der Anforderungen der Norm EN 50130-4 für Alarmanlagen ist eine zusätzliche unterbrechungsfreie Stromversorgung (USV) erforderlich. Gemäß der auf dem Datenblatt angegebenen Leistungsstufe muss die Umschaltzeit der USV 2 bis 6 ms und die Speicherlaufzeit mehr als 5 s betragen. - Seite 23 AUTODOME IP 5000i IR Anschluss | de Etikett-ID Beschreibung Litzenfarbe ALARM_OUT Alarmausgang Braun ALARM_IN1 Alarmeingang 1 Weiß ALARM_IN2 Alarmeingang 2 Blau AUDIO OUT Audioausgang Grau Masse Schwarz AUDIO GND Audiomasse Grün AUDIO IN Audioeingang Violett Bosch Security Systems Installationsanleitung 2017.08 | 1.0 |...
-
Seite 24: Wartung
Hinweis! Um zu verhindern, dass das Gehäuseinnere zu feucht wird, darf die Kuppel nicht zu lange vom Gehäuse getrennt sein. Bosch empfiehlt, die Kuppel nicht länger als fünf (5) Minuten vom Gehäuse zu entfernen. Handhabung der Kuppel Die Kuppel ist ggf. in einer Schutzfolie verpackt. Es empfiehlt sich, die Kuppel bis zur Montage in diesem Zustand zu lagern. -
Seite 25: Außerbetriebnahme
11.2 Entsorgung Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen. - Seite 27 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2017...
