20
de | Montage einer Kamera mit Wandhalterung
Erdungsleiter
1.
2.
3.
2

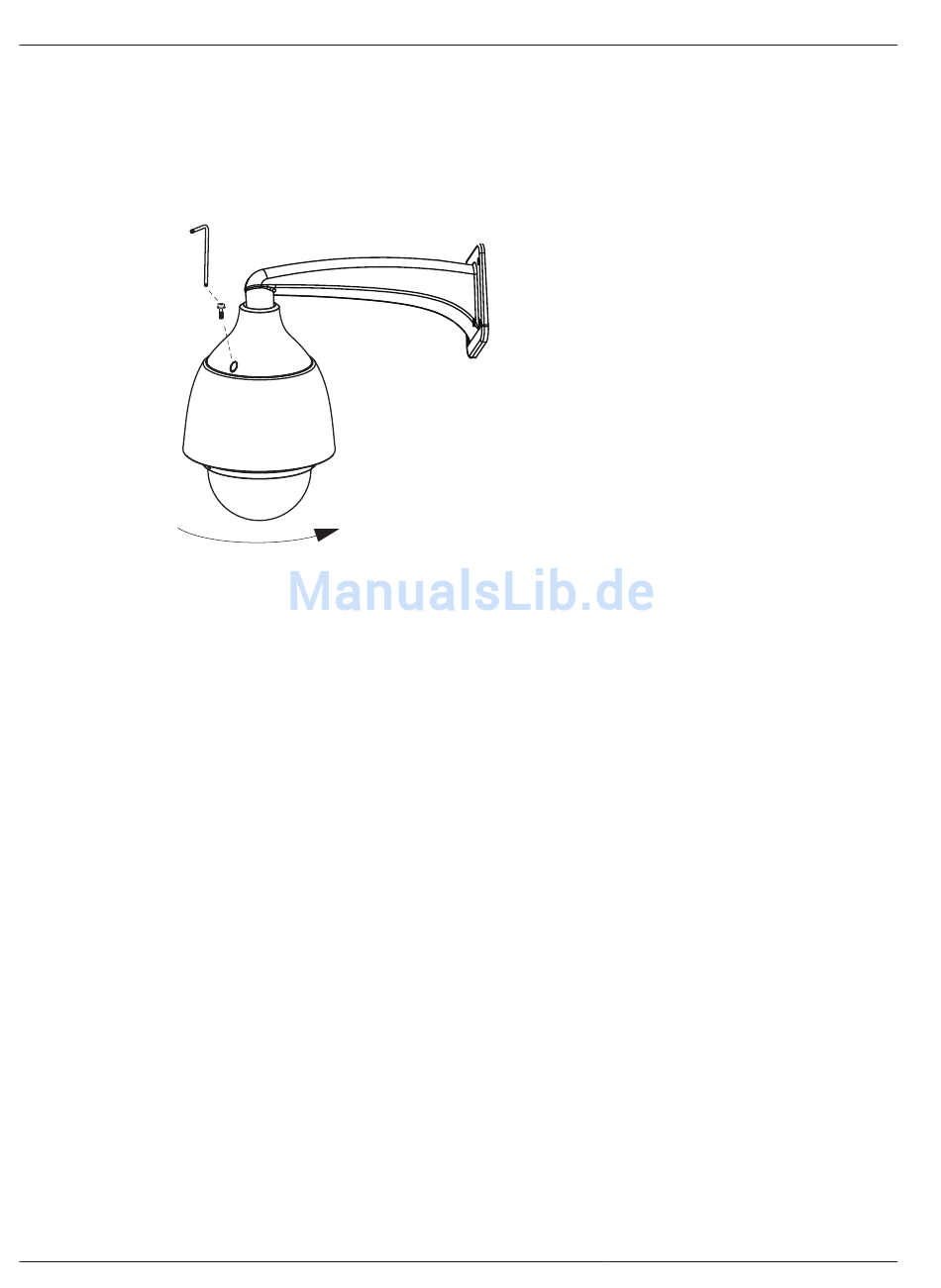

Bild 9.4: Kamera an der Halterung befestigen
4.
5.
Sehen Sie dazu auch
–
2015.07 | 1.1 |
Platzieren Sie die Oberseite der Kamera in der Befestigungskappe.
Drehen Sie die Kamera um ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt (Element 1
der folgenden Abbildung).
Ziehen Sie die Sicherungsschraube mit dem T15 Torx-Schraubendreher fest (Element 2
der folgenden Abbildung).
1
Entfernen Sie die Kunststoffschutzfolie von der Kuppel. Die Montage ist abgeschlossen.
Entfernen Sie die Kunststoffschutzfolie vom Kamerafenster und vom Infrarotfenster.
Anschluss, Seite 25
Installation Manual
AUTODOME IP 5000 HD
Bosch Security Systems
