de | Montage einer Kamera mit Wandhalterung
1
2
3
1.
2.
3.
4.
5.
6.

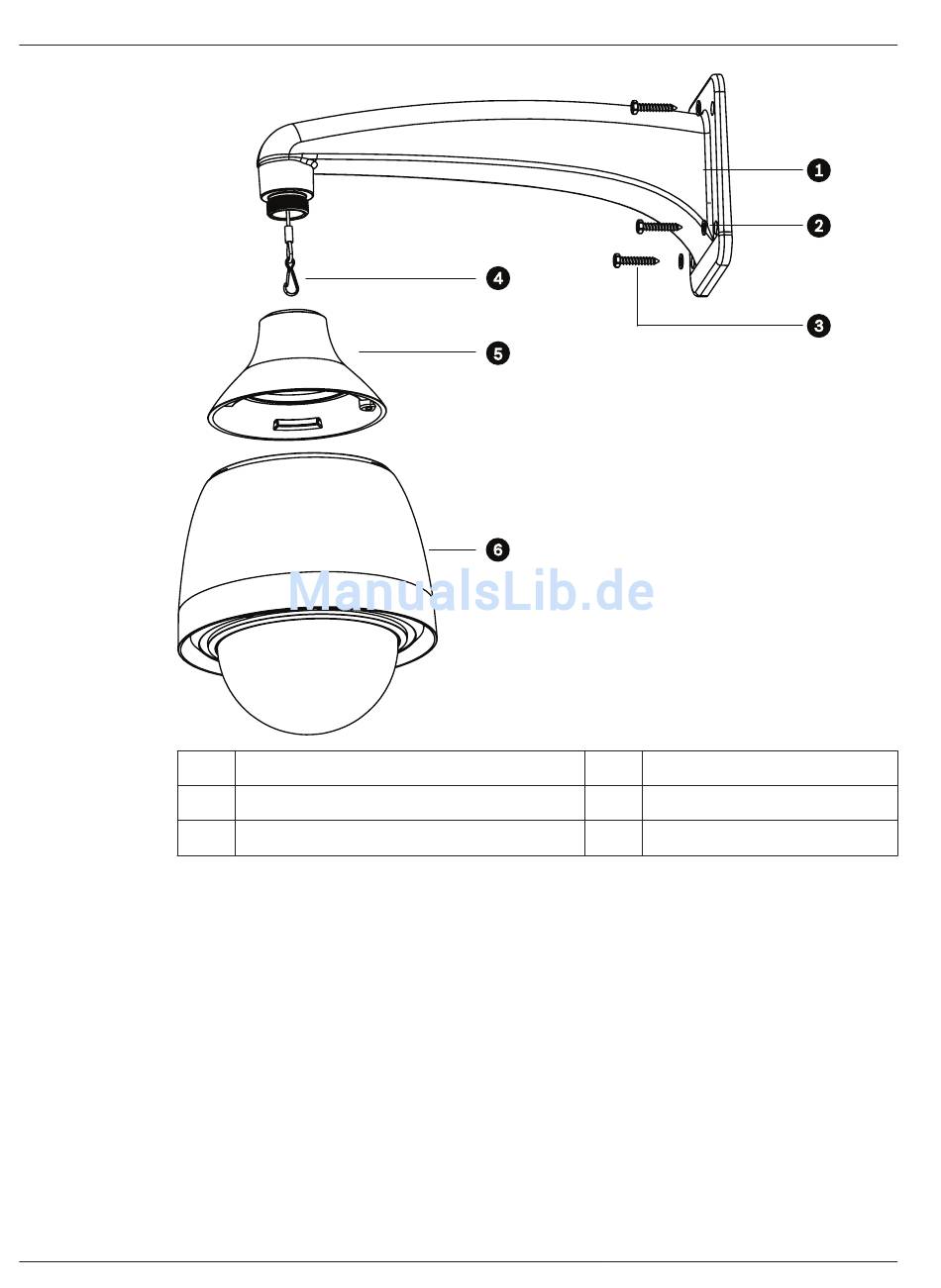

2015.07 | 1.1 |
Wandhalterungssockel
Unterlegscheiben (4 Stück)
M10x25L Kreuzschlitzschrauben (4 Stück)
Nehmen Sie die Befestigungskappe vom Ende der Kamera mit einem T15 Torx-
Schraubendreher ab.
Befestigen Sie einen Masseanschluss mit einer M5-Schraube (beides nicht im
Lieferumfang enthalten) am Abstandhalter auf der Innenseite der Befestigungskappe mit
dem Erdungssymbol in einem Kreis.
Befestigen Sie das runde Ende der Sicherheitsbefestigung mit der M5-Schraube (beides
im Lieferumfang enthalten) am Abstandhalter auf der Innenseite der Halterung mit dem
Erdungssymbol, das nicht in einem Kreis steht.
Platzieren Sie die Gummidichtung zwischen dem Wandhalterungssockel (1) und der
Wand. Schrauben Sie den Wandhalterungssockel mit den vier (4) M10x25L Schrauben
und Unterlegscheiben (3) an der Struktur fest.
Bringen Sie das Teflonband am Gewinde des Wandhalterungssockels an.
Tragen Sie auf dem Teflonband am Gewinde des Wandhalterungssockels Silikonfett auf.
Stellen Sie sicher, dass das Fett gleichmäßig verteilt ist.
Installation Manual
AUTODOME IP 5000 HD
4
Sicherheitsbefestigung
5
Adapter/Befestigungskappe
6
Kamera
