Kondensatanschluss und
gesicherte Ableitung
Kondensatsanschluss
Auf Grund der Taupunktunter-
schreitung am Lamellenverflüssiger
kommt es während des Heizbetrie-
bes zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
Die bauseitige Kondensatlei-
■
tung ist mit einem Gefälle von
mind. 2 % zu verlegen
(Bild 10). Gegebenenfalls sehen
Sie eine dampfdiffusionsdichte
Isolation vor.
Führen Sie die Kondensatlei-
■
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
Bei einem Gerätebetrieb unter
■
4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ebenfalls ist die untere Gehäuzu
halten, um ein permanentes
Ablaufen des Kondensates zu
gewährleisten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
Nach erfolgter Verlegung muß
■
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Gesicherte Ableitung bei
Undichtigkeiten
Regionale Vorschriften oder Ge-
setze des Umweltschutzes, z.B.
Wasserhaushaltgesetzes (WHG),
können zur Vorbeugung von
unkontrollierten Ableitungen im
Falle einer Undichtigkeit geeignete
Vorkehrungen erfordern, um aus-
tretendes Kältemaschinenöl oder
Medium mit Gefahrenpotential ei-
ner sicheren Entsorgung zuzuführen.
Installationsort
Wandmontage
1. Verwenden Sie den seitlichen,
unteren oder hinteren Abgang
(Bild 11).
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses
und schließen Sie die Konden-
satleitung an den Konden-
satschlauch an.
Deckenmontage
Das Gerät wird unter Beachtung
der im vorderen Bereich befind-
lichen Luftaustrittsseite, über die
Deckenhalterung befestigt.

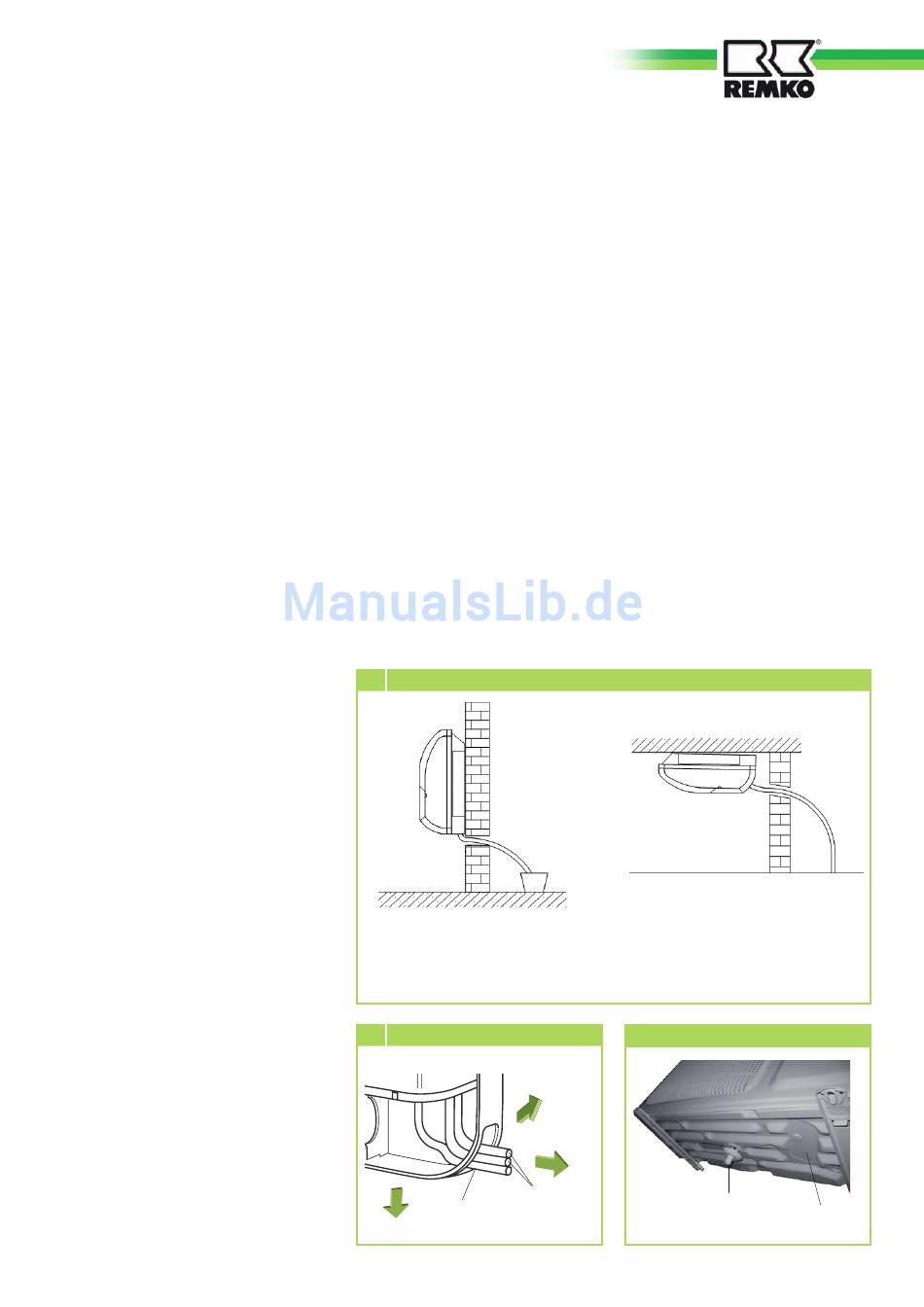

Gefälle der Kondensatleitung
10
Wandmontage:
Der Kondensatschlauch wird unten
oder hinten aus dem Innengerät
herausgeführt
Kondensatablauf Wandmontage
11
Kältemittelleitung
Kondensatablauf
1. Markieren Sie gemäß den
Abmessungen der Deckenbefe-
stigung die Befestigungspunkte
an statisch zulässigen Bauwerk-
steilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Hängen Sie das Gerät in die
zuvor montierten Halteschiene
ein.
4. Montieren Sie das Gerät so, daß
das Gerät im Anschlußbereich
(Lufteintritt) 5 mm niedriger als
auf der Luftaustrittsseite befe-
stigt wird!
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
Deckenmontage:
Der Kondensatschlauch wird durch die
ovale Gehäuseöffnung in Gitternähe,
aus dem Gerät herausgeführt
Kondensatanschluss Außenteil
Kondensatanschluß
Kondensatwanne des
Außenteiles
21
