5. Optische Daten

Eine Auswahl von Optiken macht es Ihnen möglich, Objekte in verschiedenen Entfernungen präzise zu
messen; von Nah- und Standard-Entfernungen bis hin zu großen Distanzen. Bei Wärmebildkameras gibt es
verschiedene Parameter, welche den Zusammenhang zwischen der Messobjektentfernung und der
Pixelgröße auf der Objektebene darstellen (siehe Tabellen am Ende des Abschnitts).
Hinweis
Bitte stellen Sie sicher, dass das thermische Bild und das visuelle Bild (nur bei PI200/ 230) korrekt
fokussiert sind. Um die Wärmebildkamera zu fokussieren, drehen Sie bitte an der Optik. Zum
Anpassen des visuellen Bildes nutzen Sie bitte das Fokussierwerkzeug, welches dem Lieferumfang
beiliegt.
____________________________________________________________________________________________________________
12

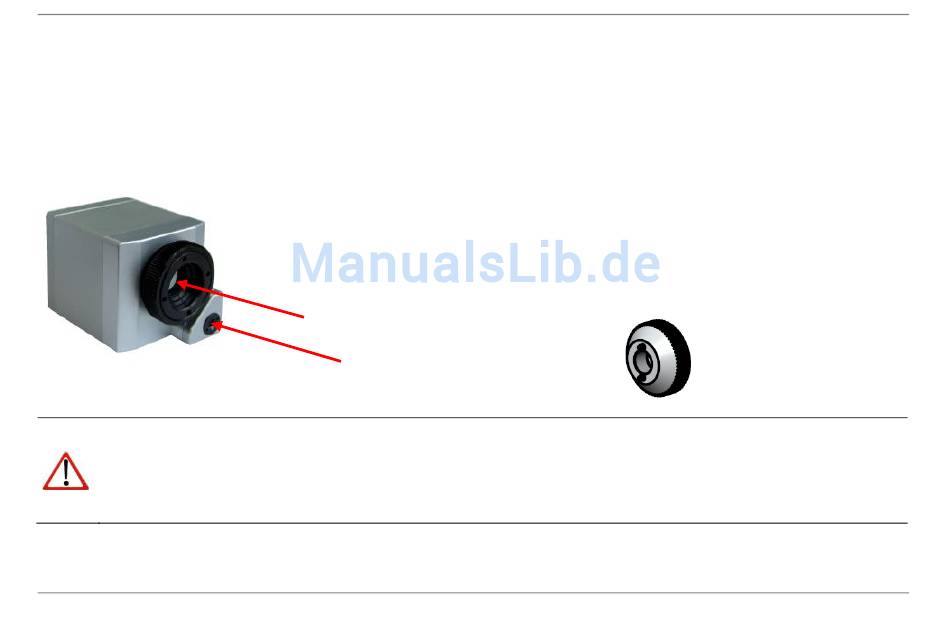

Die PI200 verfügt zusätzlich über eine visuelle Kamera
(BI-SPECTRAL Technologie) mit einer 54° x 40° - Optik (PI230 mit 30° x
23°-Optik). Über den visuellen Kanal kann ein Echtbild (VIS) mit einem
Wärmebild (IR) kombiniert und zeitsynchron aufgezeichnet werden.
IR-Kanal
VIS-Kanal
optris PI – D2014-05-B
Fokussierwerkzeug für die
visuelle Kamera
