7. Elektrische Installation

An der Rückseite des PI befinden sich zwei Gerätestecker. Verbinden Sie zur Spannungsversorgung bitte
den linken Stecker mit dem mitgelieferten USB-Kabel. Der rechte Stecker wird nur bei Nutzung des Prozess-
Interfaces benötigt.

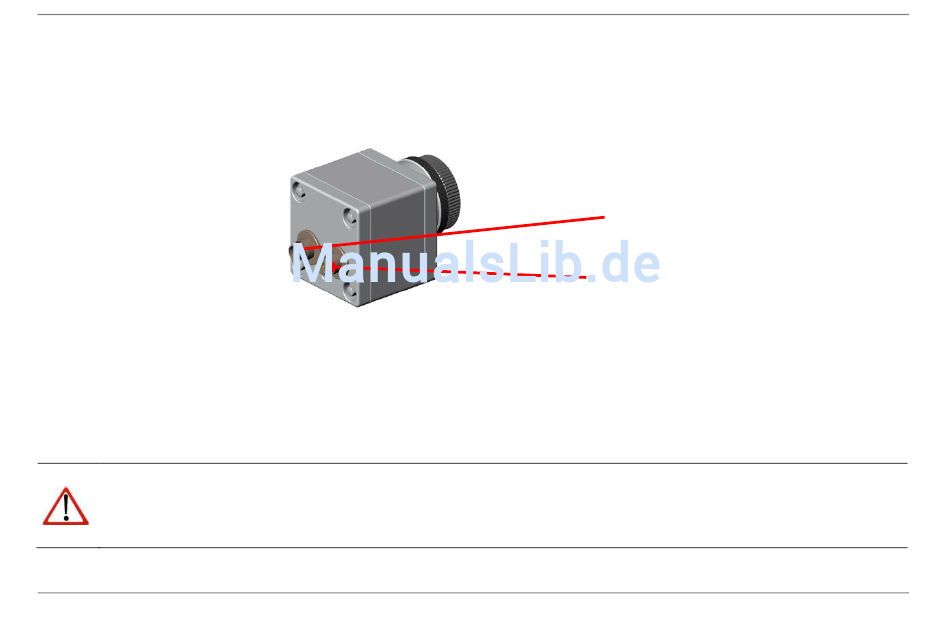

Kamerarückseite mit
Anschlussmöglichkeiten
Prozess-Interface
Die PI Wärmebildkamera ist mit einem Prozessinterface ausgestattet (Kabel mit integrierter Elektronik und
Anschlussklemmleiste), das einen analogen Eingang (AI), einen digitalen Eingang (DI) zur Kamerakontrolle
und einen analogen Ausgang (AO) zur Prozesskontrolle besitzt. Der Signalpegel beträgt jeweils 0-10 V.
Hinweis
Das Prozess-Interface (sowohl Elektronik im Kabel als auch das industrielle Interface) muss
separat mit Spannung (5-24 VDC) versorgt werden. Verbinden Sie bitte zuerst das PIF mit der
Kamera und schließen Sie danach die Spannungsversorgung an.
____________________________________________________________________________________________________________
optris PI – D2014-05-B
Stecker für USB-Kabel
Stecker für PIF-Kabel
