Inhaltszusammenfassung für optris PI 160

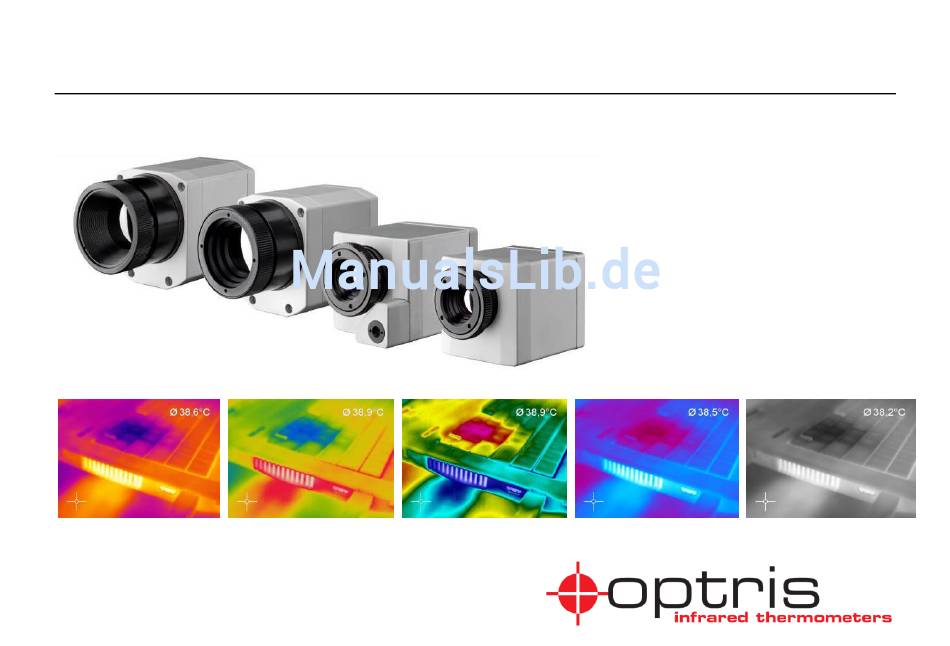

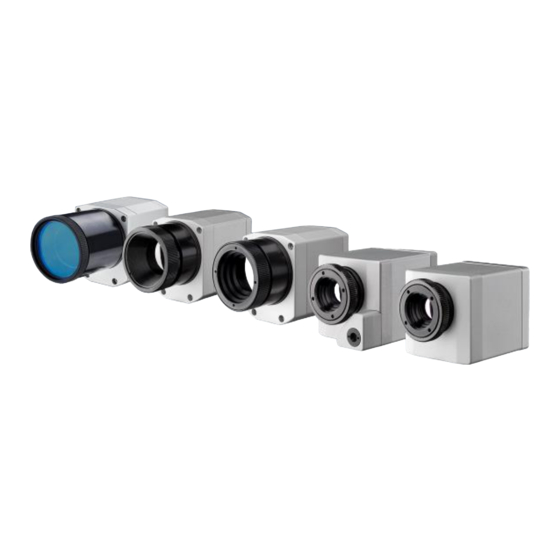

  • Seite 1 ® 160/ 200/ 230/ 400/ 450/ 640 Infrarotkamera Bedienungsanleitung...

  • Seite 3: Ce-Konformitätserklärung

    Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Hinweis Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes aufmerksam durch. Der Hersteller behält sich im Interesse der technischen Weiterentwicklung das Recht auf Änderungen der in dieser Anleitung angegebenen Spezifikationen vor. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 4: Gewährleistung

    Umtausch des Gerätes oder von Teilen des Gerätes anstelle einer Reparatur vor. Ist der Fehler auf eine missbräuchliche Verwendung oder auf Gewalteinwirkung zurückzuführen, werden die Kosten vom Hersteller in Rechnung gestellt. In diesem Fall wird vor Beginn der Reparatur auf Wunsch ein Kostenvoranschlag erstellt. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 5: Inhaltsverzeichnis

    Anhang B – Emissionsgradtabelle Nichtmetalle ......................42 Anhang C – Kurzanleitung zur seriellen Kommunikation ....................43 Anhang D – Kurzanleitung zur DLL-Kommunikation (IPC) ....................44 Anhang E – PI Connect Resource Translator ........................45 Anhang F – Prozess-Interface Schaltungen ........................46 ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 6: Willkommen

    ____________________________________________________________________________________________________________ 1. Willkommen! Vielen Dank, dass Sie sich für die Infrarotkamera optris PI entschieden haben! Die optris PI misst die von Objekten emittierte Infrarotstrahlung und berechnet auf dieser Grundlage die Oberflächentemperatur [► Prinzip der Infrarot- Temperaturmessung]. Durch den zweidimensionalen Detektor (FPA – focal plain array) erfolgt eine flächige Messung und wird über genormte Farbskalen als...

  • Seite 7: Lieferumfang

    Softwarepaket PI Connect  Bedienungsanleitung  Aluminiumkoffer  Nur PI200/ 230: Fokussierwerkzeug für VIS-Kamera Beim USB-Kabel (1 m) besitzt der Kamerastecker keinen IP67-Schutzgrad. Für industrielle Anwendungen sind Kabellängen ab 5 m mit IP67 optional erhältlich. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 8: Wartung

    Lose Partikel können mit sauberer Druckluft weggeblasen werden. Die Linsenoberfläche kann mit einem weichen, feuchten Tuch (befeuchtet mit Wasser oder einem wasserbasierten Glasreiniger) gereinigt werden. Hinweis Bitte benutzen Sie auf keinen Fall lösungsmittelhaltige Reinigungsmittel (weder für die Optik noch für das Gehäuse). ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 9: Technische Daten

    PI160: 195 g, PI200/ 230: 215 g, PI400/ PI450/ PI640: 320 g Kabellänge (USB 2.0) 1 m (Standard), 5 m, 10 m, 20 m Vibration IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Schock IEC 60068-2-27 (25 g und 50 g) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 10 18 Schocks (3 Schocks in jede Richtung) Schwingen, sinusförmig – Prüfung Fc (gem. IEC60068-2-6) Frequenzbereich 10-500 Hz Beschleunigung 29,42 m/s (3 g) Frequenzänderung 1 Oktave/ min Anzahl der Achsen Beanspruchungsdauer 1:30 h (3 x 0.30 h) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 11 (0,010 g /Hz) 106-150 Hz +6 dB/ Oktave 150-500 Hz 1,9230 (m/s (0,020 g /Hz) 500-2000 Hz -6 dB/ Oktave 2000 Hz 0,1245 (m/s (0,00126 g /Hz) Anzahl der Achsen Beanspruchungsdauer (3 x 1 h) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 12 Der zusätzliche Messbereich von 200…1500°C ist nicht für die Modelle PI450 und PI640 sowie für die Optik 72° HFOV der Kameras PI160/ PI200 erhältlich. Zur optimalen Kombination von IR- und VIS-Bild empfehlen wir das 41°-Objektiv für die PI200 und das 23°-Objektiv für die PI230 Bei Umgebungstemperatur 235 °C; der jeweils größere Wert gilt ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 13 Folgende Varianten können eingestellt werden: Variante 1 (IR mit 96 Hz bei 160 x 120 px; VIS mit 32 Hz bei 640 x 480 px); Variante 2 (IR mit 128 Hz bei 160 x 120 px; VIS mit 32 Hz bei 596 x 447 px) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 14: Optische Daten

    Bitte stellen Sie sicher, dass das thermische Bild und das visuelle Bild (nur bei PI200/ 230) korrekt fokussiert sind. Um die Wärmebildkamera zu fokussieren, drehen Sie bitte an der Optik. Zum Anpassen des visuellen Bildes nutzen Sie bitte das Fokussierwerkzeug, welches dem Lieferumfang beiliegt. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 15 ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 16 ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 17 ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 18: Mechanische Installation

    Der PI ist an der Gehäuseunterseite mit zwei metrischen M4-Gewindebohrungen ausgestattet (6 mm tief) und kann entweder direkt über dieses Gewinde oder über das Stativanschlussgewinde (ebenfalls gehäuseunterseitig) montiert werden. PI160, PI200/ 230, Abmessungen (in mm) Abmessungen (in mm) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 19 ____________________________________________________________________________________________________________ PI400/ PI450/ PI640 Abmessungen (in mm) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 20 ____________________________________________________________________________________________________________ Montagezubehör (optional) Edelstahl-Montagefuß, justierbar in zwei Achsen Bestell-Nr.: ACPIMB Edelstahl-Schutzgehäuse, inkl. Montagefuß Bestell-Nr.: ACPIPH ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 21 50°C eingesetzt werden. Bei höheren Umgebungstemperaturen (bis 240°C) sollte die Kamera mit Hilfe des Kühlgehäuses gekühlt werden (Wasserkühlung). Cooling jacket für PI Bestell-Nr.: ACCJPI Montagewinkel für das Cooling jacket, justierbar in zwei Achsen Bestell-Nr.: ACCJAB ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 22 ____________________________________________________________________________________________________________ Kühlgehäuse - Abmessungen: ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 23: Elektrische Installation

    Das Prozess-Interface (sowohl Elektronik im Kabel als auch das industrielle Interface) muss separat mit Spannung (5-24 VDC) versorgt werden. Verbinden Sie bitte zuerst das PIF mit der Kamera und schließen Sie danach die Spannungsversorgung an. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 24 Bitte beachten Sie, dass der Eingang des PIF in diesem Fall nicht geschützt ist! Eine Spannung > 3 V am INT-Pin zerstört das Gerät! Wir empfehlen, nur einen Schaltkontakt (Taster, Relais) zwischen INT und DGND zu verwenden. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 25 Bereich / Status Analogeingang 0-10 V Digitaleingang 24 V Analogausgang 0-10 V Alarmausgang 0/ 10 V abhängig von der Versorgungsspannung; für 0-10 V am AO muss das PIF mindestens mit 12 V versorgt werden. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 26 (grüne LED an)/ 0...30 V, 400 mA abhängig von der Versorgungsspannung; für 0-10 V am AO muss das PIF mindestens mit 12 V versorgt werden. aktiv, wenn AO1, 2 oder 3 als Alarmausgang programmiert ist/ sind ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 27 ____________________________________________________________________________________________________________ Das Prozessinterface ist mit einer Selbstüberwachung (Fail-Safe-Mode) ausgestattet, d.h. Zustände wie Unterbrechungen der Kabelverbindung, Beendigung der Software usw. werden erfasst und können als Alarm ausgegeben werden. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 28 Beispiele für eine Fail-Safe-Überwachung der PI mit einer SPS Fail-Safe-Status: Normal: Relais geschlossen LED an Alarm: Relais offen LED aus Fail-Safe Überwachungszustände Fehlfunktion PI Fehlfunktion PIConnect-Software Ausfall Spannungsversorgung PI/ Unterbrechung USB-Leitung Ausfall Spannungsversorgung PIF Kabelunterbrechung PI-PIF Kabelbruch am Fail-Safe-Kabel (FS) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 29 ____________________________________________________________________________________________________________ Fail-Safe-Status: Normal: Relais geschlossen LED an Alarm: Relais offen LED aus Fail-Safe Überwachungszustände Fehlfunktion PI Fehlfunktion PIConnect-Software Ausfall Spannungsversorgung PI/ Unterbrechung USB-Leitung Ausfall Spannungsversorgung PIF Kabelunterbrechung PI-PIF Kabelbruch am Fail-Safe-Kabel (FS) Kurzschluss am Fail-Safe-Kabel ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 30 Die maximale USB-Kabellänge beträgt 20m. Für größere Entfernungen zwischen PI und Computer oder für Stand-Alone-Lösungen sollten Sie die optionale PI NetBox oder den USB-Server Industry Isochron verwenden: USB-Server Industry Isochron (nicht für PI2xx und PI640) PI NetBox ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 31: Inbetriebnahme

    Fenster auf Ihrem PC-Bildschirm. Hinweis Beim ersten Start der Software werden Sie aufgefordert, die Kalibrierdaten der Kamera zu installieren. Diese finden Sie auf der mitgelieferten CD. Die Bildschärfe können Sie durch Drehen des vorderen Objektivringes der Kamera korrigieren. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 32: Software Pi Connect

    ____________________________________________________________________________________________________________ 9. Software PI Connect Hinweis Weitere Informationen zu den einzelnen Funktionen der Software finden Sie in der Bedienungs- anleitung auf der mitgelieferten Beispielfenster ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 33 Automatische / manuelle Skalierung des Referenzbalkens und somit des angezeigten Temperaturbereichs: Man., </> (min, max), 1 σ: 1 Sigma, 3 σ: 3 Sigma Symbol zur Aktivierung der Funktion Bildsubtraktion. Symbol zum Weiterschalten der einzelnen Palettenansichten im Referenzbalken. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 34 Aufnahme von Videosequenzen und Einzelbildern zur späteren Analyse oder Dokumentation  BI-SPECTRAL Videoanalyse (IR und VIS) zum Hervorheben kritischer Temperaturen  Anpassung der Aufnahmefrequenz zur Verringerung des Datenvolumens  Darstellung eines Schnappschuss-Verlaufs zur direkten Analyse ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 35 Textdateien inkl. Temp.information für Analysen in Excel (*.csv, *.dat)  Dateien mit Farbinformationen für Standard-Programme wie Photoshop oder Windows Media Player (*.avi, *.jpg, *.tiff)  Datenübertragung in Echtzeit zu anderen Software-Programmen über DLL oder Comport-Schnittstellen ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 36: Prinzip Der Infrarot-Temperaturmessung

    Thermometers in den dunklen Bereich hinter dem roten Ende des Spektrums sah Herschel, dass die Erwärmung weiter zunahm. Er fand den Punkt der maximalen Erwärmung schließlich weit hinter dem roten Bereich. Heute wird dieser Bereich infraroter Wellenlängenbereich genannt. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 37 Verhältnis Entfernung (Distance) zu Messfleckgröße (Spot) charakterisiert wird. Der Spektralfilter dient der Selektion des Wellenlängenbereiches, welcher für die Temperaturmessung relevant ist. Der Detektor hat gemeinsam mit der nachgeschalteten Verarbeitungselektronik die Aufgabe, die Intensität der emittierten Infrarotstrahlung in elektrische Signale umzuwandeln. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 38 Beeinflussung des Messobjektes  zerstörungsfreie Messung  Langlebigkeit der Messstelle, kein Verschleiß Anwendungsbeispiele: Prozesskontrolle beim Überwachung von Elektronikentwicklung Entwicklung elektronischer Extrudieren Schaltschrankanlagen Bauelemente Prozesskontrolle bei der Überwachung Entwicklung mechanischer Prozesskontrolle beim Solarzellenfertigung von Leitungen Komponenten Kalandrieren ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 39 Messfehler in diesem Fall zu minimieren, sollte die Handhabung sehr sorgfältig erfolgen und das Gerät gegen reflektierende Strahlungsquellen abgeschirmt werden. Strahlungsfähigkeit eines Objektes Spektraler Emissionsgrad einiger Stoffe 1 Emaille, 2 Gips, 3 Beton, 4 Scharmotte ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 40 Stellen Sie nun den Emissionsgrad auf 0,95 ein und messen Sie die Temperatur des Aufklebers. Ermitteln Sie dann die Temperatur einer direkt angrenzenden Fläche auf dem Messobjekt und stellen Sie den Emissionsgrad so ein, dass der Wert mit der zuvor gemessenen Temperatur des Kunststoffaufklebers übereinstimmt. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 41 Anschließend bestimmen Sie die Temperatur einer direkt angrenzenden Fläche und verändern die Einstellung des Emissionsgrades soweit, bis die gemessene Temperatur der an der gefärbten Stelle entspricht. Hinweis WICHTIG: Bei allen drei Methoden muss das Objekt eine von der Umgebungstemperatur verschiedene Temperatur aufweisen. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 42  Geometrie der Oberfläche (eben, konvex, konkav)  Dicke des Materials  Oberflächenbeschaffenheit (poliert, oxidiert, rau, sandgestrahlt)  Spektralbereich der Messung  Transmissionseigenschaften (z.B. bei dünnen Folien) Einstellung des Emissionsgrades in der Software PI Connect unter dem Menüpunkt Konfiguration (Gerät) ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 43: Anhang A - Emissionsgradtabelle Metalle

    0,3-0,8 oxidiert 0,7-0,9 Inconel elektropoliert 0,15 Titan poliert 0,05-0,2 sandgestrahlt 0,3-0,6 oxidiert 0,5-0,6 oxidiert 0,7-0,95 Wolfram poliert 0,03-0,1 Kupfer poliert 0,03 Zink poliert 0,02 aufgeraut 0,05-0,1 oxidiert oxidiert 0,4-0,8 Zinn nicht oxidiert 0,05 Magnesium 0,02-0,1 ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 44: Anhang B - Emissionsgradtabelle Nichtmetalle

    Glas 0,85 Gummi 0,95 Holz natürlich 0,9-0,95 Kalkstein 0,98 Karborund Keramik 0,95 Kies 0,95 Kohlenstoff nicht oxidiert 0,8-0,9 Graphit 0,7-0,8 Kunststoff >50 µm lichtundurchlässig 0,95 Papier jede Farbe 0,95 Sand Schnee Textilien 0,95 Wasser 0,93 ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 45: Anhang C - Kurzanleitung Zur Seriellen Kommunikation

    Jetzt verbinden Sie bitte den Computer mit dem anderen Kommunikationsgerät. Falls dies auch ein Computer ist, benutzen Sie bitte ein Null-Modem-Kabel. Befehlsliste Die Befehlsliste finden Sie auf der mitgelieferten Software-CD. Jeder Befehl muss mit einem CR/LF (0x0D, 0x0A) enden. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 46: Anhang D - Kurzanleitung Zur Dll-Kommunikation (Ipc)

    Die ImagerIPC.dll stellt ein Bündel von Funktionen bereit, die der Initialisierung der Kommunikation, der Rückgewinnung von Daten und dem Setzen von einigen Kontroll-Parametern dienen. Hinweis Eine Beschreibung der Initialisierungs-Prozedur sowie die Kommandoliste finden Sie auf der mitgelieferten Software-CD. ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 47: Anhang E - Pi Connect Resource Translator

    Tool namens „Resource Translator“. Dieses Tool hilft, jeden sichtbaren Text in der Software PI Connect zu übersetzen. Hinweis Eine Beschreibung zu dem Tool „Resource Translator“ finden Sie auf der mitgelieferten Software- ____________________________________________________________________________________________________________ optris PI – D2014-05-B...

  • Seite 48: Anhang F - Prozess-Interface Schaltungen

    100 Ohm-Widerstand in Reihe. Bei einem maximalen Durchlauf von 10 mA beträgt der Spannungsabfall 1 V. Um eine Alarm-LED mit einer Spannung von 2 V zu benutzen, sollte der Wert für den Analogausgang für „Alarm an“ maximal 3V betragen. Digital Eingang: ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 49 ____________________________________________________________________________________________________________ Der Digitaleingang kann mit einem Taster zum PI GND-Pin oder mit einem „Low“-Signal (CMOS/TTL – Signal) aktiviert werden: Low-Pegel 0…0,6 V; High-Pegel 2…24 V Beispiel Taster: Analog Eingang: Verwendbarer Spannungsbereich: 0 … 10 V ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
  • Seite 50 Relaisausgang am industriellen Prozess-Interface [ACPIPIF500V2CBxx] Der Analogausgang muss auf „Alarm“ eingestellt sein. Die Spannungspegel für AO1-AO3 können in der Software eingestellt werden (kein Alarm: 0V / Alarm: 2-10V) REL1-3 (DO1-DO3): Umax = 30VDC Imax = 400mA ____________________________________________________________________________________________________________ optris PI – D2014-05-B...
