Industrielles Prozess-Interface (optional)
Für den Einsatz in industrieller Umgebung ist ein industrielles
Prozess-Interface mit 500 VAC
PI und Prozess erhältlich (Anschluss-Box mit IP65, 5 m, 10m oder 20m
Standard- oder Hochtemperaturkabel zur Kameraanbindung, Klemmblock
zur Prozesseinbindung). [► Anhang F: Prozess-Interface Schaltungen]
Aderbelegung Anschlusskabel industrielles PIF
GREY Interrupt
GREEN SCL (I²C)
YELLOW SDA (I²C)
WHITE 3,3 V
BROWN GND
SHIELD GND
Das industrielle Prozess-Interface bietet die folgenden Ein- und Ausgänge:
Name
A IN 1 / 2
D IN 1
AO1 / 2 / 3
DO1 / 2/ 3
FS
1)
abhängig von der Versorgungsspannung; für 0-10 V am AO muss das PIF mindestens mit 12 V versorgt werden.
2)
aktiv, wenn AO1, 2 oder 3 als Alarmausgang programmiert ist/ sind
____________________________________________________________________________________________________________
24
Isolationsspannung zwischen
eff
Beschreibung
Analogeingang 1 und 2
Digitaleingang
Analogausgang 1, 2 und 3
Alarmausgang 1, 2 und 3
Relaisausgang 1, 2 und 3
Fail-Safe-Relais
optris PI – D2014-05-B
1)
max. Bereich / Status
0-10 V
24 V
0-10 V
0/ 10 V
2)
offen/ geschl. (rote LED an) / 0...30 V, 400 mA
offen/ geschl. (grüne LED an)/ 0...30 V, 400 mA

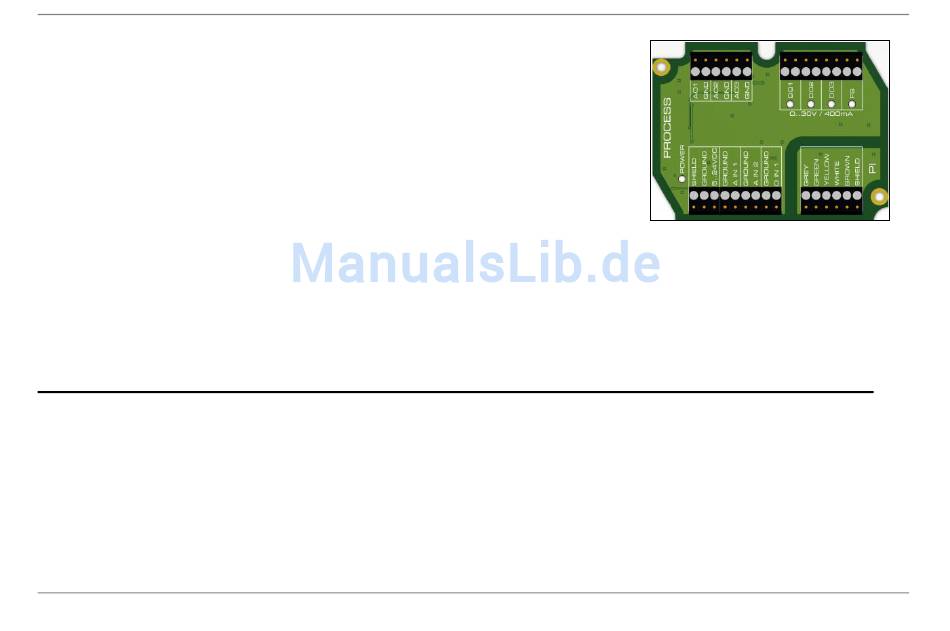

Anschlüsse des industriellen
Prozess-Interfaces
