Technische Daten

2.4 Optische Spezifikationen

 Stellen Sie sicher, dass das thermische Bild korrekt fokussiert ist. Die Wärmebildkamera,
wenn notwendig, mit der Optik fokussieren (Abbildung 2). Das Herausdrehen der Optik führt
zur Fokuseinstellung „nah" und das Hereindrehen zur Fokuseinstellung „unendlich".
 Die visuelle Kamera (nur PI 200/ 230) wird mit dem mitgeliefertem Fokussierwerkzeug
eingestellt (Abbildung 3). Dazu wird das Fokussierwerkzeug mit den zwei Stiften auf die
visuelle Kamera gesteckt und durch eine Linksdrehung auf „nah" fokussiert und durch eine
Rechtsdrehung auf „unendlich" fokussiert.

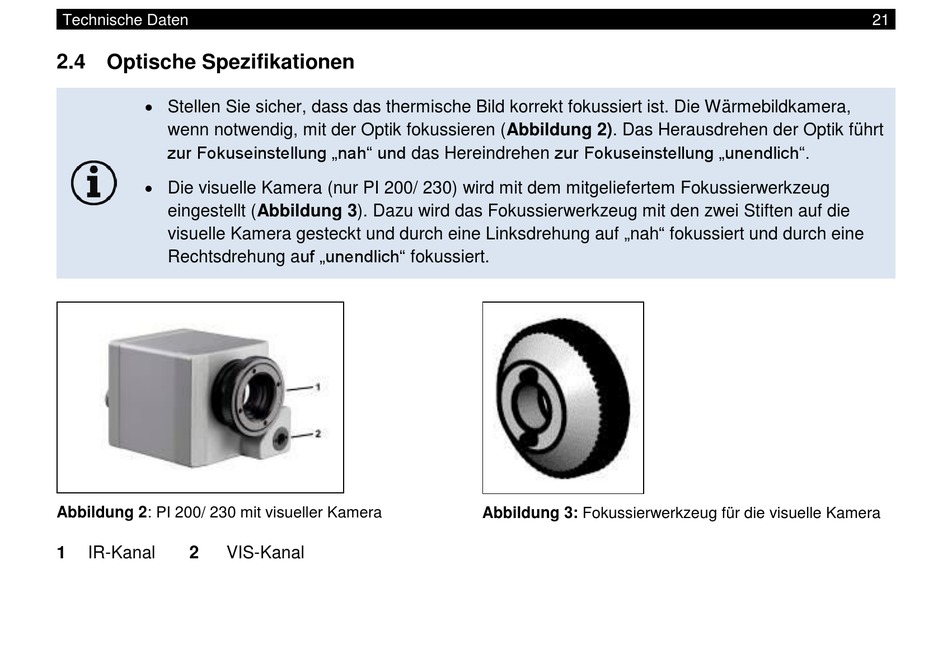

Abbildung 2: PI 200/ 230 mit visueller Kamera
1 IR-Kanal 2 VIS-Kanal
Abbildung 3: Fokussierwerkzeug für die visuelle Kamera
-
