optris PI 160 Bedienungsanleitung Seite 25

____________________________________________________________________________________________________________
Das Prozessinterface kann durch die Software mit der folgenden Funktionalität belegt werden:
Analog Input (AI):
Analog Output (AO):
Digital Input (DI):

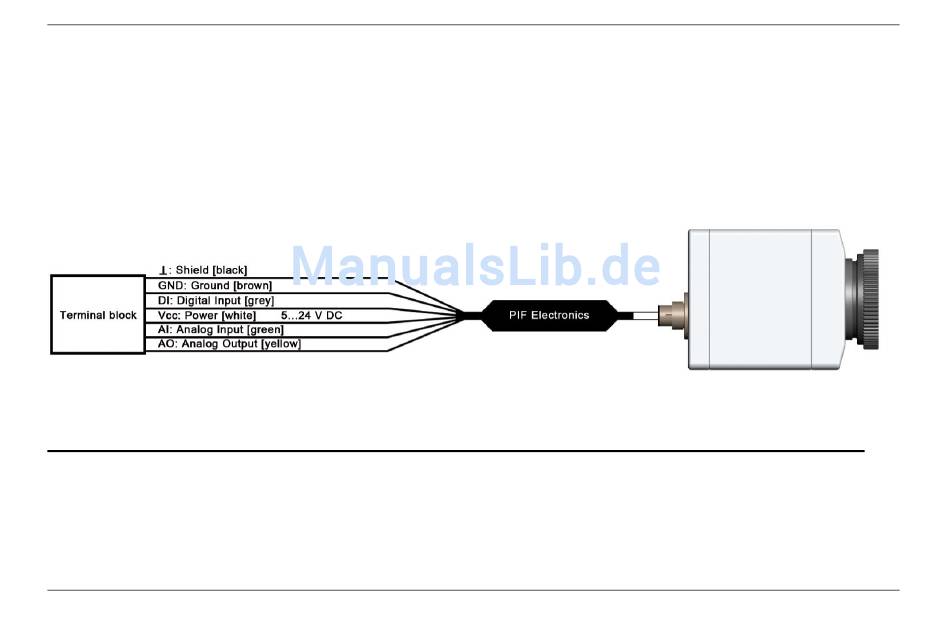

Anschlussplan Standard-Prozess-Interface (PIF)
Das Standard-Prozess-Interface bietet die folgenden Ein- und Ausgänge:
Name
AI
DI
AO
1)
abhängig von der Versorgungsspannung; für 0-10 V am AO muss das PIF mindestens mit 12 V versorgt werden.
____________________________________________________________________________________________________________
Emissionsgrad, Umgebungstemperatur, Referenztemperatur, Flagsteuerung,
getriggerte Aufnahme, getriggerte Schnappschüsse, getriggerte Zeilenkamera,
Freie Größe
Temperatur des Hauptmessfeldes, interne Temperatur, Flagstatus, Alarm, Failsafe
Flagsteuerung, getriggerte Aufnahme, getriggerte Schnappschüsse, getriggerte
Zeilenkamera
Beschreibung
Analogeingang
Digitaleingang
Analogausgang
Alarmausgang
optris PI – D2014-05-B
1)
max. Bereich / Status
0-10 V
24 V
0-10 V
0/ 10 V
23
