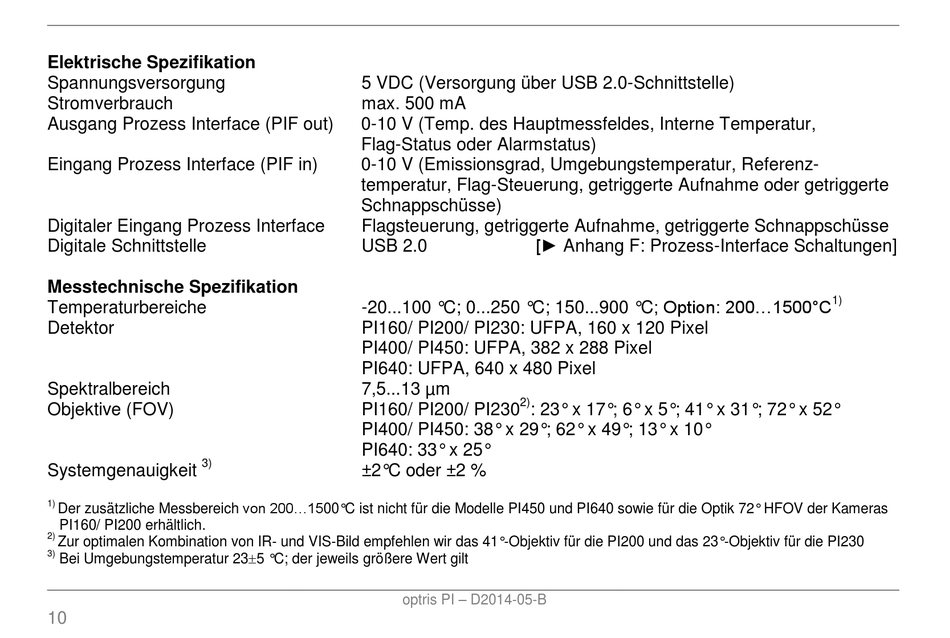

Elektrische Spezifikation
Spannungsversorgung
Stromverbrauch
Ausgang Prozess Interface (PIF out)
Eingang Prozess Interface (PIF in)
Digitaler Eingang Prozess Interface
Digitale Schnittstelle
Messtechnische Spezifikation
Temperaturbereiche
Detektor
Spektralbereich
Objektive (FOV)
3)
Systemgenauigkeit
1) Der zusätzliche Messbereich von 200...1500°C ist nicht für die Modelle PI450 und PI640 sowie für die Optik 72° HFOV der Kameras
PI160/ PI200 erhältlich.
2)
Zur optimalen Kombination von IR- und VIS-Bild empfehlen wir das 41°-Objektiv für die PI200 und das 23°-Objektiv für die PI230
3)
Bei Umgebungstemperatur 235 °C; der jeweils größere Wert gilt
____________________________________________________________________________________________________________
10
5 VDC (Versorgung über USB 2.0-Schnittstelle)
max. 500 mA
0-10 V (Temp. des Hauptmessfeldes, Interne Temperatur,
Flag-Status oder Alarmstatus)
0-10 V (Emissionsgrad, Umgebungstemperatur, Referenz-
temperatur, Flag-Steuerung, getriggerte Aufnahme oder getriggerte
Schnappschüsse)
Flagsteuerung, getriggerte Aufnahme, getriggerte Schnappschüsse
[► Anhang F: Prozess-Interface Schaltungen]
USB 2.0
-20...100 °C; 0...250 °C; 150...900 °C; Option: 200...1500°C
PI160/ PI200/ PI230: UFPA, 160 x 120 Pixel
PI400/ PI450: UFPA, 382 x 288 Pixel
PI640: UFPA, 640 x 480 Pixel
7,5...13 µm
2)
PI160/ PI200/ PI230 : 23° x 17°; 6° x 5°; 41° x 31°; 72° x 52°
PI400/ PI450: 38° x 29°; 62° x 49°; 13° x 10°
PI640: 33° x 25°
±2°C oder ±2 %
optris PI – D2014-05-B
1)
