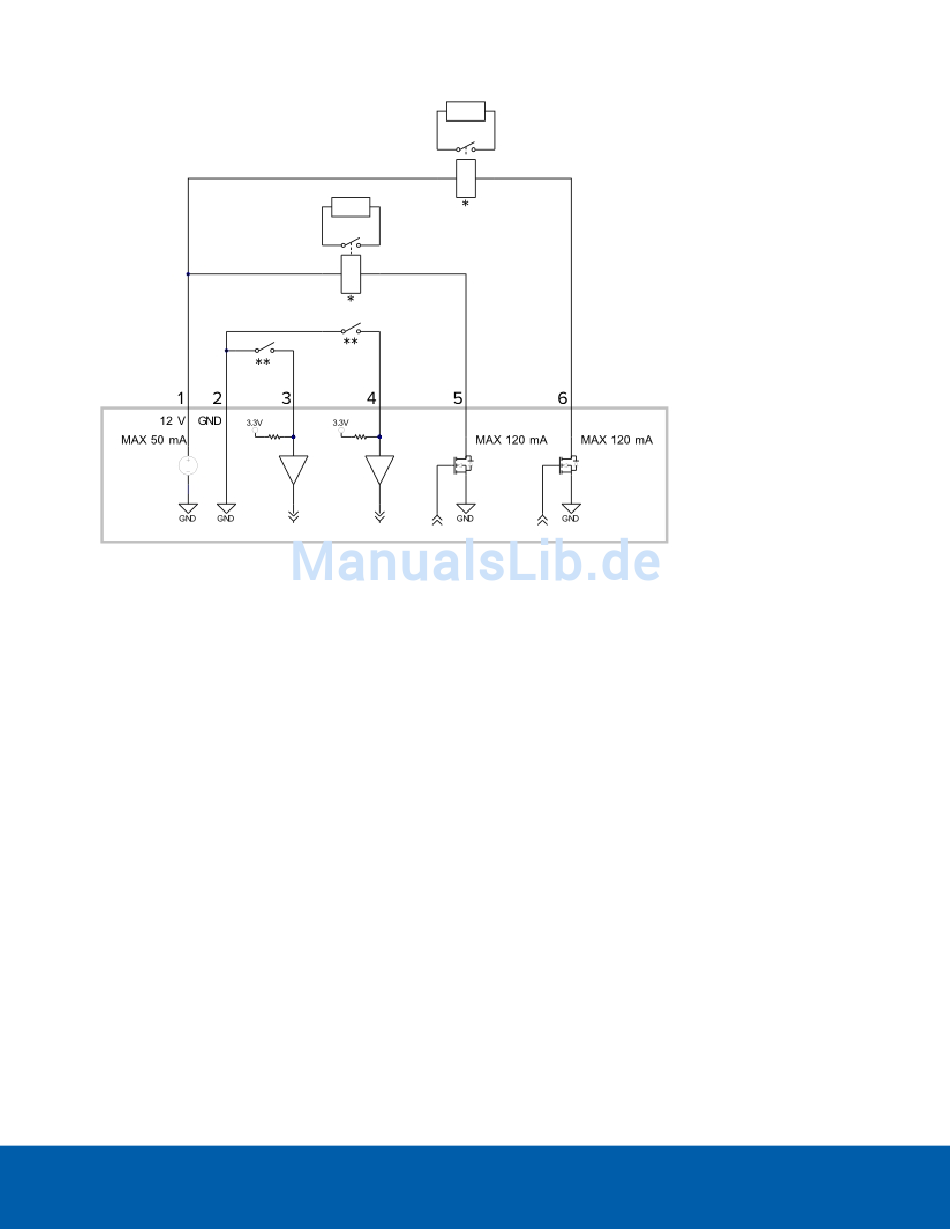

Abbildung 3:
Beispielanwendung.
1. +12 VDC, max. 50 mA Ausgang für Relaisansteuerung
2. Relais-Erdleitung
3. Relais-Eingang 1
4. Relais-Eingang 2
5. Relais-Ausgang 1
6. Relais-Ausgang 2
* – Relais
l
** – Schalter
l
HINWEIS: Der 12-Volt-Anschluss kann verwendet werden, um eine Relaisspule mit bis zu 50 mA anzusteuern.
Wenn mehr als 50 mA erforderlich sind, kann eine externe Stromquelle von bis zu 25 V Gleichspannung bei
120 mA verwendet werden.
Anschließen von Mikrofonen, Lautsprechern und Videomonitoren
Die Kamera kann über den Audio-/Videoanschluss mit einem externen Mikrofon, Lautsprechern und einem
Videomonitor verbunden werden. Der Anschluss ist als 3,5 mm Miniklinke ausgeführt. Das folgende Diagramm
veranschaulicht die Pinbelegung.
HINWEIS: Die Kamera unterstützt eingangsseitig ausschließlich Mono-Audio mit Line-Pegel und ausgangsseitig
den NTSC- oder PAL-Videostandard.
