Inhaltszusammenfassung für Canon LV-8320

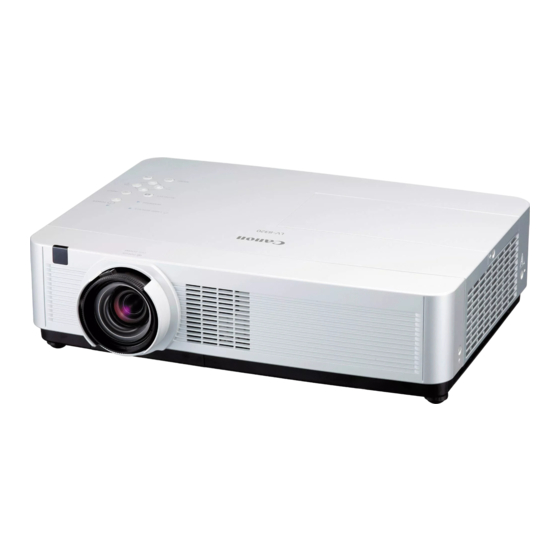

- Seite 1 MULTIMEDIA-PROJEKTOR Bedienungsanleitung...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde mit modernster Technologie hergestellt, die eine gute Tragbarkeit, eine lange Lebensdauer und einfache Bedienung gewährleistet. Dieser Projektor nutzt eingebaute Multimedia-Funktionen, eine Farbpalette von 16,77 Mill. Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD). ♦ Kompaktbauweise ♦ Sicherheitsfunktion Dieser Projektor ist in Größe und Gewicht kompakt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design ..2 Wahl des PC-Systems Auto PC-Anpassung Inhaltsverzeichnis ....3 Manuelle PC-Einstellung Hinweise an den Eigentümer..4 Wahl des Bildmodus Sicherheitsanweisungen . -
Seite 4: Hinweise An Den Eigentümer
Hinweise an den Eigentümer Lesen Sie bitte vor der Inbetriebnahme dieses Projektors Sicherheitsmaßnahmen diese Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche nützliche Funktionen. WARNUNG: Durch die richtige Gerätebedienung lassen sich die D IESES GERÄT MUSS UNBEDINGT GEERDET Funktionen optimal verwenden, außerdem wird die WERDEN. Lebensdauer des Projektors dadurch verlängert. Durch ... -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Der Projektor darf nicht in einer geschlossenen Sicherheits- und Bedienungsanweisungen sorgfältig durch. Umgebung, z. B. einem Wandregal betrieben werden, wenn keine ausreichende Belüftung gesichert ist. Bewahren Sie nach Lesen aller Anweisungen die Stecken Sie keine Gegenstände in die Gehäuseschlitze, Bedienungsanleitung für spätere Referenzzwecke weil durch einen entstehenden Kurzschluss Feuer... - Seite 6 Sicherheitsanweisungen – Falls Sie ein Verlängerungskabel benötigen, stellen WARNUNG Sie sicher, dass die Gesamtstrombelastung aller an das Verlängerungskabel angeschlossenen Geräte, die Sollten die folgenden Situationen auftreten, schalten Sie angegebene Belastung nicht übersteigt. sofort die Stromversorgung aus, trennen Sie den Projektor –...
-
Seite 7: Vorsichtsmaßnahmen Während Des Gebrauchs
Sicherheitsanweisungen – Entfernen Sie die Batterien, wenn diese verbraucht sind Vorsichtsmaßnahmen während des oder über einen längeren Zeitraum nicht genutzt werden. Gebrauchs – Stellen Sie sicher, dass Sie beide Batterien zur gleichen – Dieser Projektor ist ein Präzisionsgerät. Setzen Sie den Zeit austauschen. Verwenden Sie keine Batterien Projektor keinen starken Schlägen oder Vibrationen aus unterschiedlichen Typs. -
Seite 8: Luftzirkulation
Sicherheitsanweisungen Aufstellen des Projektors in geeigneter Luftzirkulation Position Stellen Sie den Projektor korrekt auf. Wenn der Projektor Die Öffnungen im Gehäuse dienen der Belüftung. Um nicht ordnungsgemäß aufgestellt wird, können die störungsfreien Betrieb zu gewährleisten und um den Lampenlebensdauer verkürzt und ein Brandausbruch Projektor vor Überhitzung zu schützen, dürfen diese verursacht werden. -
Seite 9: Einhaltungen
Einhaltungen VORAUSSETZUNGEN FÜR AC-NETZSTECKER Das mitgelieferte Netzkabel dieses Projektors erfüllt die Verwendungsanforderungen des Landes, in dem das Gerät gekauft wurde. Netzkabel für die USA und Kanada: Das in den USA und Kanada verwendete Netzkabel ist bei Underwriters Laboratories (UL) registriert und wurde durch die Canadian Standard Association (CSA) zugelassen. Das Netzkabel ist mit einem geerdeten speziellen Wechselspannungsstecker ausgerüstet. -
Seite 10: Bezeichnungen Und Funktionen Der Projektorteile
Bezeichnungen und Funktionen der Projektorteile ① Infrarotfernbedienungsempfänger Vorderseite ② Zoomring ③ Scharfeinstellring ④ Projektionslinse VORSICHT Blockieren Sie nicht den Lichtstrahl vor dem Objektiv. Die hohe Temperatur des Lichtstrahls kann das Objektiv beschädigen. ⑤ Objektivdeckel (Siehe Seite 64 zur Anbringung des Deckels). ⑨ ① ② ③ ④... -
Seite 11: Rückwärtige Anschlüsse
Bezeichnungen und Funktionen der Projektorteile Rückwärtige Anschlüsse ⑤ ④ ① ③ ② ⑥ ⑩ ⑦ ⑪ ⑨ ⑧ ① LAN-Anschlussbuchse ⑥ S-VIDEO IN Schließen Sie hier das LAN-Kabel an Schließen Sie an dieser Buchse das (Siehe dazu die Bedienungsanleitung S-VIDEO-Ausgabesignal von Videogeräten "Netzwerkeinstellung und -bedienung"). an (Seite 17). ②... -
Seite 12: Obere Bedienfläche
Bezeichnungen und Funktionen der Projektorteile Obere Bedienfläche ⑨ ⑤ ⑧ ④ ⑦ ③ ② ⑥ ① ① OK-Taste ⑥ MENU-Taste – Führen Sie das ausgewählte Element aus Diese Taste dient zum Ein- und Ausschalten (Seite 23). des Bildschirmmenüs (Seite 23). – Erweitern oder komprimieren Sie das Bild im Modus Digitaler Zoom (Seite 37). -
Seite 13: Fernbedienung
Bezeichnungen und Funktionen der Projektorteile Fernbedienung ③ COMPUTER 1/2-Tasten Zur Auswahl von COMPUTER 1 oder COMPUTER ① 2 als Eingangsquelle. (Seiten 29, 39) ④ VIDEO-Taste Zum Auswählen der Video-Eingangsquelle. (Seite 38) ② ⑤ S-VIDEO-Taste Zum Auswählen der S-Video-Eingangsquelle. (Seite 38) ㉒ ⑥ Zeigertasten ▲▼◄► ③ –... -
Seite 14: Einsetzen Der Batterien In Die Fernbedienung
Bezeichnungen und Funktionen der Projektorteile Einsetzen der Batterien in die Fernbedienung Schließen Sie die Öffnen Sie den Setzen Sie die neuen Batterien in Abdeckung wieder. Batteriefachdeckel. das Batteriefach ein. Zwei Batterien Typ AAA Achten Sie auf die richtige Polarität (+ und –) und kontrollieren Sie, ob ein guter Kontakt mit den Anschlüssen im Batteriefach vorhanden ist. -
Seite 15: Installation
Installation Positionieren des Projektors Für die Positionierung des Projektors wird auf die nachstehende Abbildung verwiesen. Der Projektor muss horizontal zur Leinwandebene aufgestellt werden. Hinweis: • Die Helligkeit der Rahmenbeleuchtung hat einen großen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen, die Raumbeleuchtung gering zu halten. •... -
Seite 16: Anschluss An Einen Computer
Installation Anschluss an einen Computer Verwendete Anschlusskabel • VGA-Kabel (Mini-D-Sub 15-polig) * • Audiokabel • HDMI-DVI-Kabel (*Ein Kabel wird mitgeliefert; alle anderen Kabel werden nicht mit dem Projektor mitgeliefert.) Hinweis: Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen Geräte aus der Steckdose gezogen werden. Anschluss externer Audiogeräte Audioausgang Monitoranschluss... -
Seite 17: Anschluss Von Video-Geräten
Installation Anschluss von VIDEO-Geräten Verwendete Anschlusskabel • Video und Audiokabel (RCA x 3) • S-VIDEO-Kabel • Audiokabel (stereo) • HDMI-Kabel (Kabel werden nicht mit diesem Projektor mitgeliefert ). Hinweis Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen Geräte aus der Steckdose gezogen werden. Anschluss externer Audiogeräte Video und Audioausgang Audioeingang (Video) S-Video-Ausgang... -
Seite 18: Anschluss Von Component Video Und Scart Geräten
Installation Anschluss von COMPONENT VIDEO und SCART Geräten Verwendete Anschlusskabel • Audiokabel • Scart-VGA-Kabel • VGA-Kabel • Component-Kabel • Component-VGA-Kabel (Kabel werden nicht mit diesem Projektor mitgeliefert). Hinweis: Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen Geräte aus der Steckdose gezogen werden. Anschluss externer Audiogeräte RGB Scart Component Video-Ausgang Audioausgang Monitoreingang... -
Seite 19: Netzkabelanschluss
Installation Netzkabelanschluss Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 240 V Wechselspannung geeignet. Die korrekte Eingangsspannung wird dabei automatisch ausgewählt. Als Spannungsquelle für den Projektor muss eine einphasige Spannungsquelle verwendet werden, deren Neutralleiter an Masse angeschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil dadurch ein elektrischer Schlag ausgelöst werden kann. -
Seite 20: Grundlegende Bedienung
Grundlegende Bedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorekorder usw.) richtig an. Schließen Sie das Netzkabel des Projektors an eine Steckdose an. Die POWER-Anzeige leuchtet rot auf. Öffnen Sie die Linsenabdeckung. Die Vorbereitungsanzeige erlischt nach 30 Sekunden. Drücken Sie die POWER-Taste auf der oberen Bedienfläche oder Fernbedienung. -
Seite 21: Pin-Code-Eingabefeld
Grundlegende Bedienung PIN-Code-Eingabefeld Geben Sie einen PIN-Code ein Verwenden Sie die Zeigertasten ▲▼ zur Eingabe einer Zahl. Drücken Sie dann die Zeigertaste ►, um die Zahl festzulegen und um den Zeiger (roter Rahmen) zum nächsten Feld zu bewegen. Die Zahl ändert sich auf . Bei der Eingabe einer falschen Nummer, führen Sie die Zeigertaste ◄ auf die Zahl, die Sie korrigieren möchten. Geben Sie dann die richtige Zahl ein. Sobald das OK-Symbol erlischt, können Sie den Projektor bedienen. -
Seite 22: Ausschalten Des Projektors
Grundlegende Bedienung Ausschalten des Projektors Drücken Sie die POWER-Taste auf der oberen Bedienfläche oder Fernbedienung und die Anzeige Ausschalten? erscheint auf dem Bildschirm. Drücken Sie die POWER-Taste erneut, um den Projektor auszuschalten. Die POWER-Anzeige beginnt rot zu blinken, und die Kühlgebläse laufen weiter. (Die Gebläsegeräusche und die Geschwindigkeit lassen sich einstellen. -
Seite 23: Bedienung Des Bildschirmmenüs
Grundlegende Bedienung Bedienung des Bildschirmmenüs Der Projektor kann über das Bildschirmmenü Obere Bedienfläche eingestellt werden. Das Menü hat eine hierarchische Struktur mit einem in mehrere Untermenüs unterteilten Hauptmenü. Die Untermenüs sind ihrerseits weiter in Untermenüs unterteilt. Bitte sehen Sie für jeden ZEIGERTASTEN Einstellvorgang unter dem entsprechenden Abschnitt ▲▼◄►... -
Seite 24: Hauptmenü
Grundlegende Bedienung Hauptmenü Für Einzelheiten zu den Funktionen wird auf den Abschnitt "Menüstruktur" auf den Seiten 70-72 verwiesen. Untermenü Hauptmenü ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ① Eingang Wählen Sie eine Eingangsquelle unter COMPUTER 1, COMPUTER 2, HDMI, VIDEO oder S-VIDEO aus (Seiten 29, 39). -
Seite 25: Zoom Und Schärfeeinstellung
Grundlegende Bedienung Zoom und Schärfeeinstellung Dreht den Zoom-Stellring, zum Hineinzoomen und Herauszoomen. Scharfeinstellring Dreht den Scharfeinstellring , um die Schärfeeinstellung des Bildes anzupassen. Zoom-Stellring Auto-Setup-Funktion Die Funktion Auto-Setup ermöglicht im Einstellungsmenü die automatische Ausführung der Einstellungen von Auto-Setup (einschließlich der Funktionen Eingangssuche, Auto PC-Anpassung und Automat. Trapezkorrektur) durch einfaches Drücken der Taste AUTO SET auf dem oberen Bedienfeld oder auf der Fernbedienung. -
Seite 26: Toneinstellung
Grundlegende Bedienung Toneinstellung Direkteinstellung Obere Bedienfläche Lautstärke Drücken Sie die Taste VOLUME +/- auf der oberen Bedienfläche oder Fernbedienung, um die Lautstärke VOLUME +/- Tasten anzupassen. Auf dem Bild wird für einige Sekunden das Dialogfenster Lautstärke eingeblendet. Stumm Drücken Sie zur vorübergehenden Unterbrechung Fernbedienung der Tonwiedergabe Ein die MUTE-Taste auf der Fernbedienung. -
Seite 27: Bedienung Der Fernbedienung
Grundlegende Bedienung Bedienung der Fernbedienung Für gewisse häufig verwendete Operationen ist es einfacher, die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, ohne dafür das Bildschirmmenü aufrufen zu müssen. Tasten COMPUTER 1/2, HDMI VIDEO, S-VIDEO und COMPONENT Drücken Sie zur Auswahl der Eingangsquelle die Taste COMPUTER 1/2, HDMI VIDEO, S-VIDEO oder COMPONENT auf der Fernbedienung. - Seite 28 Grundlegende Bedienung Taste BLANK Drücken Sie die KEIN BILD-Taste der Fernbedienung, Fernbedienung um die Bildwiedergabe auszublenden. Drücken Sie für die Rückkehr zur normalen Wiedergabe nochmals die KEIN BILD-Taste oder irgendeine andere Taste. Wenn das projizierte Bild erfasst und als Benutzer in der Logoauswahl (Seite 48) eingerichtet wurde, ändert sich der Bildschirm jedes Mal beim Drücken der KEIN ASPECT-Taste...
-
Seite 29: Computereingang
Computereingang Wahl der Eingangsquelle (ANALOG PC: COMPUTER 1/COMPUTER 2) Direkteinstellung Wählen Sie entweder COMPUTER 1 (ANALOG PC) oder COMPUTER 2 (ANALOG PC), indem Sie die Taste COMPUTER 1 oder COMPUTER 2 auf der Fernbedienung drücken. Oder Sie können auf die Taste INPUT auf dem oberen Bedienfeld drücken, um die gewünschte Eingangsquelle auszuwählen. Sie sollten, bevor Sie diese Tasten verwenden, mittels Menü-Steuerung die richtige Eingangsquelle auswählen (Beschreibung unten). -
Seite 30: Wahl Des Pc-Systems
Computereingang Wahl des PC-Systems Dieser Projektor stellt sich mithilfe seines Multi-Scan-Systems und der Funktion Auto PC-Anpassung automatisch auf verschiedene Computertypen ein. Beim Einstellen eines Computers als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. (Die Signalformate, für welche dieser Projektor geeignet ist, ist auf den Seite 73-74 aufgeführt). -
Seite 31: Auto Pc-Anpassung
Computereingang Auto PC-Anpassung Die Funktion Auto PC-Anpassung dient der automatischen konformen Abstimmung von Fine sync, Tracking, Horizontale Ausrichtung und Vertikale Ausrichtung auf Ihrem Computer. Menüsteuerung Auto PC-Anpassung Menü PC-Anpassung Drücken Sie die MENU-Taste zum Anzeigen des Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um PC-Anpassung auszuwählen, und drücken Sie dann die Zeigertaste ► oder die OK-Taste. -
Seite 32: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch einige Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an die speziellen Signalformate anpassen. Der Projektor verfügt über 10 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 33 Computereingang Reset Um die eingestellten Daten zurückzusetzen, wählen Lösch-Modus Sie Reset und drücken Sie die OK-Taste. Es erscheint ein Bestätigungsfenster. Wählen Sie dort Ja. Alle Einstellungen werden auf die vorherigen Werte zurückgestellt. Lösch-Modus Um die eingestellten Daten zu löschen, wählen Sie Lösch-Modus und drücken dann die Zeigertaste ► ...
-
Seite 34: Wahl Des Bildmodus
Computereingang Wahl des Bildmodus Direkteinstellung IMAGE-Taste Wählen Sie den gewünschten Bildmodus unter Fernbedienung Präsentation, Standard, Hoher Kontrast, Präsentation Kinoeinstellung, Tafel (Grün), Tafel (Farbe), Benutzer 1, Benutzer 2, Benutzer 3 und Benutzer 4 durch Standard Drücken der Taste IMAGE auf der Fernbedienung. Hoher Kontrast Kinoeinstellung Menüsteuerung Tafel (Grün) IMAGE-Taste Drücken Sie die MENU-Taste zum Anzeigen des Tafel (Farbe) Bildschirmmenüs. -
Seite 35: Bildanpassung
Computereingang Bildanpassung Drücken Sie die MENU-Taste zum Anzeigen des Bildanpassungsmenü Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um Image adjust und drücken Sie dann die Zeigertaste ► oder die OK-Taste Verwenden Sie die Zeigertasten ▲▼, um die gewünschte Option auszuwählen, und drücken Sie dann die OK-Taste, um das gewünschte Dialogfeld für die Einstellung aufzurufen. Nehmen Sie die Einstellung mit den Zeigertasten ◄►... -
Seite 36: Einstellung Des Seitenverhältnisses
Computereingang Einstellung des Seitenverhältnisses Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste zum Anzeigen des Menü Seitenverhältnis Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um Seiten Verhältnis auszuwählen, und drücken Sie dann die Zeigertaste ► oder die OK-Taste . Verwenden Sie die Zeigertasten ▲▼, um das gewünschte Element auszuwählen, und drücken Sie dann die OK-Taste. - Seite 37 Computereingang Digitaler Zoom + Wählen Sie Digitaler Zoom +. Das Bildschirmmenü wird ausgeblendet und das Fenster D. Zoom + erscheint. Drücken Sie die OK-Taste zum Erweitern der Bildgröße. Zum Fernbedienung Schwenken des Bildes können Sie die Zeigertasten ▲▼◄► verwenden. Das Schwenken ist nur möglich, wenn das Bild ZEIGERTASTEN ▲▼◄► größer als das Anzeigebild ist. Ein projiziertes Bild kann auch durch Drücken der D.ZOOM + -Taste oder der OK-Taste auf der Fernbedienung vergrößert werden.
-
Seite 38: Video-Eingang
VIDEO-Eingang Wahl der Eingangsquelle (VIDEO, S-VIDEO) Direkteinstellung Obere Bedienfläche Wählen Sie VIDEO oder S-VIDEO durch Drücken der INPUT-Taste INPUT-Taste oberen Bedienfeld, oder der VIDEO-oder S-VIDEO-Taste auf der Fernbedienung. Sie sollten, bevor Sie diese Tasten verwenden, mittels Menü-Steuerung die richtige Eingangsquelle auswählen (Beschreibung unten). Fernbedienung Menüsteuerung VIDEO-Taste Drücken Sie die MENU-Taste zum Anzeigen des Bildschirmmenüs. -
Seite 39: Wahl Der Eingangsquelle (Component, Scart, Hdmi)
VIDEO-Eingang Wahl der Eingangsquelle (COMPONENT, SCART, HDMI) Direkteinstellung COMPUTER 1(COMPONENT) oder COMPUTER 1 (SCART) durch Drücken der Taste COMPONENT oder COMPUTER 1 auf der Fernbedienung auswählen. Wählen Sie mit der HDMI-Taste der Fernbedienung HDMI aus oder drücken Sie auf die INPUT-Taste auf dem oberen Bedienfeld, um die gewünschte Eingangsquelle auszuwählen. Sie sollten, bevor Sie diese Tasten verwenden, mittels Menü-Steuerung die richtige Eingangsquelle auswählen (Beschreibung unten). -
Seite 40: Wahl Des Videosystems
VIDEO-Eingang Wahl des VIDEOSYSTEMS Drücken Sie die MENU-Taste zum Anzeigen AV-Systemmenü (VIDEO oder S-VIDEO) des Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um Eingang auszuwählen, und drücken Sie dann die Zeigertaste ► oder die OK-Taste. Verwenden Sie die Zeigertasten ▲▼, um VIDEO, S-VIDEO oder COMPUTER 1 (COMPONENT) auszuwählen, und drücken Sie dann die OK-Taste. Verwenden Sie die Zeigertasten ▲▼, um System und drücken Sie dann auf die Zeigertaste ►... -
Seite 41: Wahl Des Bildmodus
VIDEO-Eingang Wahl des Bildmodus Direkteinstellung IMAGE-Taste Wählen Sie den gewünschten Bildmodus unter Fernbedienung Präsentation Präsentation, Standard, Hoher Kontrast, Kinoeinstellung, Tafel (Grün), Tafel (Farbe), Benutzer 1, Benutzer 2, Benutzer 3 und Benutzer 4 durch Drücken der Taste Standard IMAGE auf der Fernbedienung. Hoher Kontrast Kinoeinstellung Menüsteuerung Tafel (Grün) IMAGE-Taste Drücken Sie die MENU-Taste zum Anzeigen des Tafel (Farbe) Bildschirmmenüs. -
Seite 42: Bildanpassung
VIDEO-Eingang Bildanpassung Bildanpassungsmenü Drücken Sie die MENU-Taste zum Anzeigen des Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um Image adjust auszuwählen, und drücken Sie dann die Zeigertaste ► oder die OK-Taste. Verwenden Sie die Zeigertasten ▲▼, um die gewünschte Option auszuwählen, und drücken Sie dann die OK-Taste, um das gewünschte Dialogfeld für die Einstellung aufzurufen. Nehmen Sie die Einstellung mit den Zeigertasten ◄►... -
Seite 43: Menü Speichern
VIDEO-Eingang Rauschunterdrückung Das Bildschirmrauschen lässt sich reduzieren. Wählen Sie eine der folgenden Möglichkeiten für eine verbesserte Bildwiedergabe. Aus .....Deaktiviert. L 1....Geringe Reduzierung L 2....Hohe Reduzierung Progressiv Interlace Video kann als progressives Bild angezeigt werden. Wählen Sie eine der folgenden Einstellungen. Aus .....Deaktiviert. -
Seite 44: Einstellung Des Seitenverhältnisses
VIDEO-Eingang Einstellung des Seitenverhältnisses Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste zum Anzeigen des Bildschirmmenüs. Verwenden Sie die Zeigertasten Menü Seitenverhältnis ▲▼, um Seiten Verhältnis auszuwählen, und drücken Sie dann die Zeigertaste ► oder die OK-Taste. Verwenden Sie die Zeigertasten ▲▼, um das ... - Seite 45 VIDEO-Eingang Trapezkorrektur Trapezkorrektur Diese Funktion wird verwendet, um die Trapezkorrektur bei dem projizierten Bild einzustellen. Verwenden Sie die Zeigertasten ▲▼, um das Element auszuwählen, das eingestellt werden soll. Trapezkorrektur Drücken Sie die OK-Taste, um die Trapezkorrektur einzustellen. Trapezkorrektur erscheint in der Bildanzeige. Verwenden Sie die Zeigertasten ▲▼, um die Trapezkorrektur einzustellen (Seite 25).
-
Seite 46: Einstellung
Einstellung Einstellung Dieser Projektor verfügt über ein Einstellungsmenü für die Einstellung der verschiedenen nachstehend beschriebenen Funktionen. Drücken Sie die MENU-Taste zum Anzeigen des Einstellungsmenü Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um Einstellung auszuwählen. Drücken Sie dann die Zeigertaste ► oder die OK-Taste, um zu den Untermenüs zu gelangen. - Seite 47 Einstellung Auto-Setup Auto-Setup Diese Funktion aktiviert Eingangssuche, Automat. Trapezkorrektur und Auto PC-Anpassung durch Drücken der Taste AUTO SET auf dem oberen Bedienfeld oder auf der Fernbedienung. Die Einstellungen für diese Funktionen können wie folgt abgeändert werden: Eingangssuche Diese Funktion stellt automatisch das Eingangssignal fest.
- Seite 48 Einstellung Hintergrund Wählen Sie den Hintergrund, der angezeigt wird, wenn kein Eingangssignal erkannt wird. Drücken Sie die Zeigertasten ▲▼, um zwischen den Optionen umzuschalten. Blau ....Zeigt einen blauen Hintergrund an. Benutzer ..Zeigt das erfasste Bild in der Einstellung Logo an. Schwarz ..Zeigt einen schwarzen Hintergrund an.
-
Seite 49: Aufzeichnen
Einstellung Aufzeichnen Mit dieser Funktion wird das gerade projizierte Bild Aufzeichnen aufgezeichnet, um es dann als Anzeige beim Starten oder bei einer Unterbrechung einer Präsentation zu verwenden. Wählen Sie Aufzeichnen und drücken Sie dann die OK-Taste. Es erscheint ein Bestätigungsfenster. Wählen Sie Ja, um das projizierte Bild aufzuzeichnen. -
Seite 50: Eingabe Eines Logo-Pin-Codes
Einstellung Eingabe eines Logo-PIN-Codes Verwenden Sie die Zeigertasten ▲▼ zur Eingabe einer Eingabe eines Logo-PIN-Codes Zahl. Drücken Sie dann die Zeigertasten ◄►, um die Zahl festzulegen und um den Zeiger (roter Rahmen) zum nächsten Feld zu ziehen. Die Zahl ändert sich auf . Bei der Eingabe einer falschen Nummer, führen Sie die Zeigertasten ◄►... -
Seite 51: Anschluss
Einstellung HDMI Diese Funktion wird nur für die HDMI-Eingangsquelle HDMI verwendet. Bild Wählen Sie Normal oder Erhöht, damit die Einstellungen des Videobereichs zu Ihrem HDMI Digital RGB-Gerät passen. HDMI: Wählen Sie bei der Verwendung eines HDMI-Kabels die Option HDMI. Video und Audio werden gleichzeitig übertragen und Sie müssen keine zusätzlichen Audiokabel anschließen. -
Seite 52: Wechseln Der Eingangssignalquelle
Einstellung Bild in Bild Bild in Bild Diese Funktion wird verwendet, um zwei Videos simultan zu projizieren, indem ein separates kleines Bild 2 in oder neben das Bild 1 gesetzt wird. Verwenden Sie die Zeigertasten ▲▼, um Bild in Bild auszuwählen, und drücken Sie dann die OK-Taste, um ein Dialogfenster anzuzeigen. - Seite 53 Einstellung Automat. Lampenabschaltung Zum Senken des Stromverbrauchs und zum Verlängern Automat. Lampenabschaltung der Lampenlebensdauer wird bei eingeschalteter automatischer Lampenabschaltung die Projektionslampe ausgeschaltet, wenn während einer gewissen Zeit keine Bedienung des Gerätes stattfindet. Wählen Sie eine der folgenden Optionen: Verbleibende Zeit bis zum Ausschalten Bereitschaft ..
-
Seite 54: Standby-Modus
Einstellung Stand-by-Modus X: deaktiviert O: aktiviert Diese Funktion ist verfügbar, wenn der Projektor über ein Netzwerk betrieben wird. Netzwerk Netzwerk ..Versorgt die Netzwerkfunktion auch nach Serieller Befehl dem Ausschalten des Projektors durch Netzwerk Monitor Out Drücken der POWER-Taste auf der Audio Out Fernbedienung. -
Seite 55: Untertitel
Einstellung Untertitel Untertitel Untertitel sind eine lesbare Version des Tons der Sendung und liefern über die Bildanzeige weitere Informationen. Wenn das Eingangssignal zuschaltbare Untertitel enthält, können Sie diese Funktion einschalten und zwischen den Kanälen wechseln. Drücken Sie zur Auswahl von Aus, CC1, CC2, CC3 oder CC4 die Zeigertasten ▲▼. ... - Seite 56 Einstellung Lampenmodus Lampenmodus Mit dieser Funktion kann die Bildhelligkeit eingestellt werden. Auto ... Helligkeit, entsprechend dem Eingangssignal geregelt. Normal ..Normale Helligkeit Eco 1 ..70-80 % der normalen Helligkeit. Eco 2 ..50 % der normalen Helligkeit. Lampenlebensdauer-Kontrolle Wählen Sie den Lampenbetrieb, wenn die Gesamtbrenndauer einer Lampe die empfohlene Benutzungsdauer in Stunden überschreitet.
-
Seite 57: Tastatursperre
Einstellung Sicherheit (Tastatursperre und PIN Code Sperre) Diese Funktion ist für die Funktionen Tastatursperre und PIN Code Sperre zur Sicherung des Projektorbetriebs vorgesehen. Tastatursperre Tastatursperre Diese Funktion sperrt die Tasten des oberen Bedienfelds und der Fernbedienung, um eine Bedienung durch nicht autorisierte Personen zu verhindern. Wählen Sie Tastatursperre und drücken Sie dann die OK-Taste, verwenden Sie die Zeigertasten ▲▼, um das gewünschte Element auszuwählen. - Seite 58 Einstellung Geben Sie einen PIN-Code ein Verwenden Sie die Zeigertasten ▲▼ zur Eingabe einer Geben Sie einen PIN-Code ein Zahl. Drücken Sie dann die Zeigertasten ◄ ►, um die Zahl festzulegen und um den Zeiger (roter Rahmen) zum nächsten Feld zu ziehen. Die Zahl ändert sich auf . Bei der Eingabe einer falschen Nummer, führen Sie die Zeigertasten ◄...
-
Seite 59: Videoverzögerungssteuerung
Einstellung Lüfterkontrolle Wählen Sie die Drehzahl der Kühlgebläse entsprechend der Seehöhe, in welcher Sie den Projektor verwenden, aus den folgenden Optionen aus. Aus ... Normale Drehzahl. Stellen Sie diese Funktion auf Aus, wenn Sie den Projektor in geringer Seehöhe verwenden. Ein 1 .. -
Seite 60: Fabrikeinstellungen
Einstellung Energieeinsparung gesamt Energieeinsparung gesamt Diese Funktion zeigt die eingesparte Energiemenge und das vom Projektor abgegebene CO2 an. Energieeinsparung gesamt..Zeigt die gesamte Energieeinsparung des Projektors und die gesamte vom Projektor abgegebene CO2-Menge an. Reset........Reset der Zahlen der Energieeinsparung gesamt und des abgegebenen CO2. -
Seite 61: Information
Information Anzeige Information zur Eingabequelle Das Menü Information wird verwendet, um den Status des projizierten Bildsignals und den Betriebsstatus des Projektors zu prüfen. Fernbedienung Direkteinstellung Das Informationsmenü ändert sich bei jeder Betätigung der INFO-Taste auf der Fernbedienung wie folgt: Seite 1/2 Seite 2/2 Verborgen Seite 1/2 • • • • Drücken Sie die Zeigertasten ◄ ►, während das ... -
Seite 62: Wartung Und Reinigung
Wartung und Reinigung WARNING-Anzeige Die WARNING-Anzeige zeigt den Zustand der Funktion zum Schutz des Projektors an. Überprüfen Sie den Status der WARNING- und POWER-Anzeigen und nehmen Sie die entsprechenden Wartungsmaßnahmen vor. Der Projektor wird ausgeschaltet und die WARNING-Anzeige blinkt rot. Wenn die Innentemperatur des Projektors einen gewissen Wert erreicht, wird der Projektor zum Eigenschutz automatisch ausgeschaltet. -
Seite 63: Filter Austauschen
Wartung und Reinigung Filter austauschen Durch die Luftfilter wird verhindert, dass sich Staub auf den optischen Elementen im Inneren des Projektors ablagert. Sollten die Filter durch Staubpartikel verstopft werden, wird die Leistungsfähigkeit der Kühlgebläse verringert und es kann zu einem Hitzestau im Gerät kommen. Dadurch kann die Lebensdauer des Projektors verkürzt werden. Tauschen Sie die Filter sofort aus, wenn ein “Filterwarn”-Symbol auf dem Bildschirm angezeigt wird. -
Seite 64: Anbringen Des Objektivdeckels
Wartung und Reinigung Anbringen des Objektivdeckels Bei Umzug oder wenn der Projektor längere Zeit nicht verwendet wird, bringen Sie den Objektivdeckel an. Bringen Sie den Objektivdeckel folgendermaßen an. Führen Sie das Band durch die Öffnung des Objektivdeckels und befestigen Sie es durch einen Knoten. Führen Sie das andere Ende des Bands in die Öffnung unten am Projektor und ziehen Sie daran. -
Seite 65: Lampe Wechseln
Wartung und Reinigung Lampe wechseln Wenn die Projektionslampe des Projektors das Ende Obere Bedienfläche ihrer Nutzungsdauer erreicht, erscheint das Symbol Lampe wechseln auf dem Bildschirm, und die LAMP LAMP REPLACE-Anzeige leuchtet gelb. Ersetzen Sie die REPLACE- Projektionslampe möglichst bald durch eine neue. Anzeige Die Zeit, nach der die LAMP REPLACE-Anzeige leuchtet, ist abhängig vom Lampenmodus. -
Seite 66: Ersatzlampe Bestellen
Wartung und Reinigung ERSATZLAMPE BESTELLEN Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie benötigen dazu für den Fachhändler die folgenden Angaben. ● Modell-Nr. des Projektors : LV-8320 ● Typnummer Ersatzlampe : LV-LP34 VORSICHT SICHERHEITSHINWEISE ZUR HANDHABUNG DER LAMPE In diesem Projektor wird eine Hochdrucklampe verwendet, deshalb muss die Lampe sorgfältig behandelt werden. -
Seite 67: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. - Überprüfen Sie, ob der Projektor richtig an die Peripheriegeräte angeschlossen ist, wie auf den Seiten 17-18 beschrieben. - Stellen Sie sicher, dass alle Geräte an eine Stromversorgung angeschlossen und eingeschaltet sind. - Seite 68 Anhang Kein Bild – Überprüfen Sie die Anschlüsse zwischen dem Computer oder dem Videogerät und dem Projektor. Siehe Seiten 16-18. – Überprüfen Sie, ob das Eingangssignal des Projektors richtig vom Computer ausgegeben wird. Für einige Laptop-Computer muss die Einstellung für den Monitorausgang beim Anschließen an Projektoren geändert werden.
- Seite 69 Anhang Das Bild ist verzerrt oder – Überprüfen Sie PC-Anpassungs-Menü oder Verhältnis -Menü und passen Sie läuft weg. diese an. Siehe Seiten 31-32, 36-37. Das Dialogfenster PIN- – Die PIN-Code-Sperre ist aktiviert. Geben Sie den PIN-Code ("1234" bzw. die von Code erscheint beim Ihnen festgelegte Nummer) ein. Siehe Seiten 21, 55 - 56. Starten.
-
Seite 70: Menüstruktur
Anhang Menüstruktur Computer-Eingang/HDMI/Eingang/Videoeingang ANALOG PC Einstellung Eingang COMPUTER 1 Sprache 22 Sprachen verfügbar. COMPONENT Menüposition SCART Auto-Setup Eingangssuche Aus/Ein 1/Ein 2 Auto PC-Anpassung Ein/Aus COMPUTER 2 ANALOG PC Automat. Trapezkorrektur Auto HDMI Manuell VIDEO Hintergrund Blau/Benutzer/Schwarz Anzeige Aus/Ein/Countdown aus S-VIDEO Logo Logoauswahl Voreinstellung... - Seite 71 Anhang HDMI-Eingang/VIDEO-Eingang Computereingang SVGA 1 System (1) System (2) Auto System (3) Auto Mode 1 1080i Mode 2 1035i SECAM - - - - 720p NTSC 575p NTSC 4.43 * Die im Menü System angezeigten Systeme variieren je nach 480p PAL-M Eingabesignal. 575i PAL-N 480i PC-Anpassung...
-
Seite 72: Anzeigen Und Projektorstatus
Anhang Anzeigen und Projektorstatus Kontrollieren Sie die Anzeigen für den Projektorzustand. Anzeigen Projektorzustand LAMP POWER WARNING REPLACE rot/grün gelb Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen). Der Projektor befindet sich im Standby-Modus. Drücken Sie die POWER-Taste erneut, um den Projektor auszuschalten. Der Projektor arbeitet funktionsgemäß. ... -
Seite 73: Spezifikation Kompatibler Computer
Anhang Spezifikation kompatibler Computer Grundsätzlich nimmt dieser Projektor alle Signale von Computern an, die Signale mit den untenstehenden V- und H-Frequenzen und einer Taktrate von unter 140 MHz ausgeben. Wenn diese Modi ausgewählt werden, kann die PC-Anpassung des Projektors unter Umständen eingeschränkt sein. BILDSCHIRMANZEIGE AUFLÖSUNG H-Freq, (kHz) - Seite 74 Anhang Wenn das Eingangssignal von einem digitalen HDMI-Anschluss kommt, entnehmen Sie weitere Angaben der untenstehenden Tabelle. BILDSCHIRMANZEIGE AUFLÖSUNG H-Freq, (kHz) V-Freq, (Hz) BILDSCHIRMANZEIGE AUFLÖSUNG H-Freq, (kHz) V-Freq, (Hz) D-480p 640 x 480 31,47 59,88 D-WXGA 10 1280 x 800 41,200 50,000 D-575p 768 x 575 31,25...
-
Seite 75: Technische Daten
Anhang Technische Daten Mechanische Daten Projektor-Typ Multimediaprojektor Abmessungen (B x H x T) 350,0 mm x 97,0 mm x 276,9 mm (Überstehende Teile nicht mitgerechnet) Nettogewicht 3,4 kg Fußeinstellung 0˚ bis 12˚ Displayauflösung LCD-Displaysystem 0,59" TFT Aktivmatrixtyp, 3 Displaypanels Displayauflösung 1,280 x 800 Punkte Anzahl Pixel 3,072,000 (1,280 x 800 x 3 Panels) Signalkompatibilität... -
Seite 76: Optionale Teile
Anhang Zubehör Handbuch (CD-ROM) Wichtige Informationen und Kurzanleitung Netzkabel Ferndienung und Batterien VGA-Kabel Objektivabdeckung mit Band PIN Code-Aufkleber Weiche Tragetasche Filterdeckel für die Deckenmontage Garantiekarte ● Änderungen der technischen Daten ohne Vorankündigung vorbehalten. ● LCD-Panelbildschirme werden mit größter Sorgfalt und nach höchsten Standards hergestellt. Mindestens 99,99 % der Bildpunkte sind fehlerfrei, bei einer geringen Anzahl (weniger als 0,01%) können wegen den Eigenschaften des LCD-Panels Fehler auftreten. -
Seite 77: Pj Link-Meldung
Anhang Pj Link-Meldung Dieser Projektor entspricht dem Standard PJLink Standard Class 1 der JBMIA (Japan Business Machine and Information System Industries Association - Japanische Vereinigung der Maschinen- und Informationssystemindustrie). Dieser Projektor unterstützt alle durch PJLink Class 1 festgelegten Befehl und entspricht PJLink Standard Class 1. Details zum PJ Link-Passwort entnehmen Sie bitte der Bedienungsanleitung "Netzwerkeinstellung und -bedienung". -
Seite 78: Anschlussbelegungen
Anhang Anschlussbelegungen COMPUTER IN 1/COMPONENT IN Anschluss: Analog-RGB (Mini-D-Sub 15-polig) Rot/Cr Eingang +5V Spannung Grün/Y Eingang Masse (Vert. sync.) Blau/Cb Eingang Masse (Erde) ----- DDC Daten Masse (Horiz.sync.) Horiz. sync. Eingang/Ausgang (Composite H/V sync.) Masse (Rot) Vert. sync. Masse (Grün) DDC Takt Masse (Blau) COMPUTER IN 2/MONITOR OUT (ANALOG) Anschluss: Analog-RGB (Mini-D-Sub 15-polig) Rot Eingang/Ausgang ----- Grün Eingang/Ausgang... -
Seite 79: Liste Zu Bild In Bild
Anhang Liste zu Bild in Bild Unterfenster COMPUTER 1 COMPUTER 2 HDMI VIDEO S-VIDEO Hauptfenster ANALOG PC COMPONENT SCART ANALOG PC HDMI VIDEO S-VIDEO ANALOG PC COMPUTER 1 COMPONENT SCART COMPUTER 2 ANALOG PC HDMI HDMI VIDEO VIDEO S-VIDEO S-VIDEO o : Bild in Bild-Kombinationen sind aktiviert. x : Bild in Bild-Kombinationen sind deaktiviert. -
Seite 80: Abmessungen
Anhang Abmessungen Einheit: mm Schraubenlöcher für die Deckenmon- tage Schraubentyp: M4 Tiefe: 12,0 216,5 208,0 86,0 (3,38) 46,0 64,0 40,7 57,9 176,3 79,7 42,1 47,0 60,0 74,1 256,0 81,1 209,0 52,4 47,7 240,0 78,0... - Seite 81 Amadora, Portugal CANON Belgium N.V./S.A. Berkenlaan 3, 1831 Diegem (Mechelen), Belgium CANON U.S.A. INC. CANON Netherland NV One Canon Plaza, Lake Success, NY Neptunusstraat 1, 2132 JA Hoofddorp, 11042-1198, U.S.A. The Netherlands For all inquires concerning this product, call CANON LUXEMBOURG S.A.
