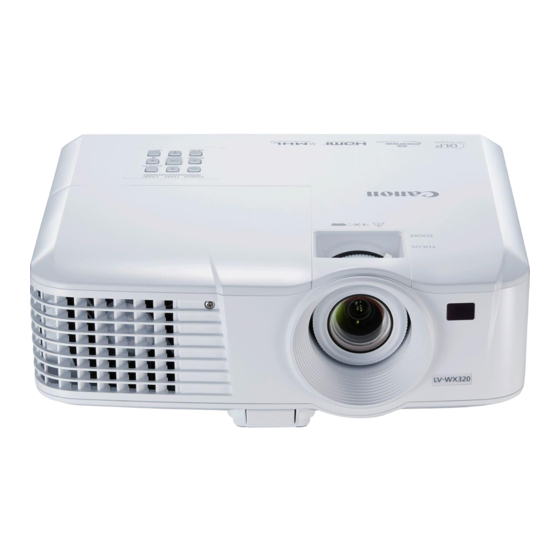

- Seite 1 MULTIMEDIA PROJEKTOR LV-WX320/LV-X320/LV-WX310ST/LV-X310ST Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......2 Überwachung und Steuerung durch einen Computer ....53 Sicherheitshinweise ......3 Konfigurierung der Lieferumfang ........ 14 LAN Einstellungen ....... 53 Außenansicht des Projektors ..15 Projektor aus der Ferne über einen Bedienelemente und Funktionen 16 Webbrowser steuern (e-Control™) 54 Aufstellen des Projektors .... -
Seite 3: Sicherheitshinweise
Wenn Ihr Projektor nicht richtig zu funktionieren scheint, lesen Sie diese Anleitung erneut, prüfen Sie die Bedienung und Kabelverbindungen und versuchen Sie die Lösungen aus dem Abschnitt "Problemlösung" der Bedienungsanleitung. Kontaktieren Sie den Canon Kundendienst, wenn das Problem weiterhin besteht. -
Seite 4: Achtung Bei Deckenmontage
50 cm (1,6') 50 cm (1,6') 50 cm (1,6') *Falls nicht anderweitig angemerkt, zeigen Abbildungen in dieser Anleitung den LV-WX320/LV-X320. • Blockieren Sie nicht die Lüftungsschlitze am Projektor. Aufgestaute Wärme kann die Betriebsdauer des Projektors verkürzen und zudem gefährlich sein. - Seite 5 Den Projektor nicht in der Nähe des Lüftungskanals von Klimaanlagen installieren. Der Projektor darf nur mit der Art der Stromversorgung betrieben werden, die auf dem Etikett angegeben ist. Wenn Sie nicht sicher sind, welche Art von Strom benötigt wird, wenden Sie an den Canon Kundendienst oder das örtliche Energieversorgungsunternehmen.
- Seite 6 Nutzung natürlicher Ressourcen bei. Um weitere Informationen über die Wiederverwertung dieses Produkts zu erhalten, wenden Sie sich an Ihre Stadtverwaltung, den öffentlich_rechtlichen Entsorgungsträger, eine autorisierte Stelle für die Entsorgung von Elektro_ und Elektronik_Altgeräten oder Ihr örtliches Entsorgungsunternehmen oder besuchen Sie www.canon-europe.com/weee, oder www.canon-europe.com/battery.
-
Seite 7: Sicherheitssymbole In Dieser Anleitung
• Halten Sie das Netzkabel von Heizungen und anderen Wärmequellen fern. • Verwenden Sie das Netzkabel nicht, wenn es leicht gebogen, zusammengerollt oder gebündelt ist. • Verwenden Sie kein beschädigtes Netzkabel. Wenden Sie sich an den Canon Kundendienst, wenn Ihr Netzkabel beschädigt ist. -
Seite 8: Vorsichtsmaßnahmen Für Die Installation
Warnung Achten Sie auf den folgenden Punkt, um zu verhindern, dass die kleinen Teile versehentlich von Kindern verschluckt werden. • Kleinteile wie z.B. die Batterie der Fernbedienung, Batteriehalter und verstellbare Füße, die abmontiert waren, könnten versehentlich von kleinen Kindern verschluckt werden, die daran ersticken könnten. - Seite 9 Hochspannungskomponenten sowie Teile, die heiß sind. Diese könnten zu einem Stromschlag oder Verbrennungen führen. Wenn eine Inspektion, Wartung oder Reparatur erforderlich ist, wenden Sie sich an den Canon Kundendienst. • Den Projektor (einschließlich Verbrauchsmaterialien) oder die Fernbedienung nicht zerlegen oder modifizieren.
-
Seite 10: Vorsichtsmaßnahmen Bei Der Lampe
• Entfernen Sie den Netzstecker von der Steckdose, bevor Sie die Lampe austauschen. • Wenn die Lampe beschädigt ist, könnten sich Glassplitter im Inneren des Projektors befinden. Kontaktieren Sie den Canon Kundendienst für eine Reinigung und Überprüfung des Inneren des Projektors und für einen Austausch der Lampe. - Seite 11 Achtung Achten Sie bei der Handhabung der Lampe auf die folgenden Punkte. • Handhaben Sie die Lampe nicht direkt nachdem sie in Betrieb war. Schalten Sie den Projektor aus und warten Sie ungefähr 45 Minuten, damit sich die Lampe und der Projektor ausreichend abkühlen.
- Seite 12 Hinweise für das Betrachten von 3D Bildern Achtung Achten Sie beim Betrachten von 3D-Inhalten auf die folgenden Punkte. • Lichtempfindliche Patienten, Patienten mit Herz-Kreislauferkrankungen, Schwangere, ältere Menschen und Menschen mit einer schweren Krankheit und/oder mit Epilepsie sollten keine 3D- Inhalte ansehen. •...
-
Seite 13: Für Die Sichere Anwendung
Für die sichere Anwendung Achten Sie auf die folgenden Punkte beim Tragen oder Transportieren des Projektors. • Dieser Projektor ist ein Präzisionsinstrument. Lassen Sie ihn nicht umfallen oder Stößen aussetzen. Dies könnte eine Fehlfunktion verursachen. • Mit dem Kauf des Projektors gelieferte Verpackungs- oder stoßdämpfende Materialien nicht für den Transport oder Versand des Projektors wiederverwenden. -
Seite 14: Lieferumfang
Lieferumfang LV-WX320/LV-X320 LV-WX310ST/LV-X310ST (USA) (EU) (China) Projektor Netzkabel 1,8 m (70,8") Computer-Kabel 1,8 m (70,8") (5K.1VC09.501) CD & QSG Wichtige Informationen Garantiekarte Fernbedienung (Typennummer: LV-RC08) Batterie (Typennummer: CR2025) -
Seite 15: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor" auf Seite 16 für Einzelheiten.) Lampenabdeckung LV-WX320/LV-X320 Lüftungsöffnung (Auslass für heiße Luft) Schnellverriegelungstaste Fokus- und Zoomring (LV-WX320/LV-X320) Fokusring (LV-WX310ST/LV-X310ST) Vorderer IR-Fernbedienungssensor Projektionslinse Einlass (für Luft) Objektivabdeckung LV-WX310ST/LV-X310ST 10. SERVICE-Eingang Rück-/Unterseite 11. LAN (RJ-45)-Eingang 12. -
Seite 16: Bedienelemente Und Funktionen
/ Nach Oben, feinabstimmen" auf Seite 40 für weitere / Nach Unten) Einzelheiten. Manuelle Korrektur von verzerrten Bildern durch Zoomring (LV-WX320/LV-X320) gewinkelte Projektion. Siehe "Korrektur der Stellen Sie hiermit die Größe des Bildes ein. Siehe Schrägprojektion" auf Seite 41 für weitere "Bildgröße und Bildschärfe feinabstimmen"... - Seite 17 Wenn Sie sich im MHL-Verbindungsmodus befinden und das Projektor OSD-Menü deaktiviert ist, stehen diese Tasten zur Steuerung des Smart-Geräts zur Verfügung: Pfeiltasten, OK/IMAGE, AUTO PC. 5, 11 und 12. Pfeiltasten Für die Steuerung des Smart-Geräts sind Pfeiltasten verfügbar. 6. OK/IMAGE Verwenden Sie die Taste zur Bestätigung der Auswahl im OSD-Menü...
- Seite 18 Fernbedienung: LV-RC08 MUTE Schaltet den Ton vorübergehend ab. Siehe "Einstellung des Tons" auf Seite 49 für weitere Einzelheiten. MENU Schaltet das On-Screen Display (OSD) Menü ein. Kehrt zum vorherigen OSD-Menü zurück, beenden und Speichern von Menüeinstellungen. Siehe "Menüs verwenden" auf Seite 35 für weitere Einzelheiten.
- Seite 19 Wenn Sie sich im MHL-Verbindungsmodus befinden und das Projektor OSD-Menü deaktiviert ist, stehen diese Tasten zur Steuerung des Smart-Geräts zur Verfügung: Pfeiltasten, OK/IMAGE, AUTO PC. 3, 9 und 11. Pfeiltasten Für die Steuerung des Smart-Geräts sind Pfeiltasten verfügbar. 10. AUTO PC Verwenden Sie die Taste, um zum OSD-Menü...
-
Seite 20: Erstmalige Benutzung Der Fernbedienung
Erstmalige Benutzung der Fernbedienung Ziehen Sie die Lasche, bevor Sie die Fernbedienung verwenden. Effektive Reichweite der Fernbedienung Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. Der Abstand zwischen der Fernbedienung und dem Sensor darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem IR-Sensor keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten. -
Seite 21: Software Von Drittanbietern
SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Unterstützung der Software von Drittanbietern Canon Inc., Canons Partnerunternehmen, sowie Verkaufsunternehmen bieten keine unterstützenden Dienstleistungen für diese Programme an. Wir können nicht auf Fragen oder Anfragen von Ihnen oder einer anderen Partei in Bezug auf diese Programme antworten. -
Seite 22: Aufstellen Des Projektors
Aufstellen des Projektors Standort auswählen Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, den Ort einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der möglichen Positionen installiert werden: Tisch vorne Decke hinten... -
Seite 23: Bildgröße Einstellen
Zentrum des 4:3 Projektionsbereiches wiedergeben, erscheinen am oberen und unteren Rand dieses 4:3 Projektionsbereiches dunkle (unbeleuchtete) Balken (die jeweils 12,5% der Höhe einnehmen). 16:10 ist das native Bildformat des LV-WX320/LV-WX310ST. Damit sich ein Bild im 16:9-Bildformat (Breitbild) vollständig projizieren lässt, kann der Projektor ein Breitbild auf die native Bildformatbreite des Projektors skalieren. -
Seite 24: Position Des Projektors Bei Einer Bestimmten Leinwandgröße Bestimmen
Position des Projektors bei einer bestimmten Leinwandgröße bestimmen Ermitteln Sie Ihre Bildgröße. Nehmen Sie die Tabelle zur Hand, und suchen Sie in den linken Spalten "Bildgröße" die Bildgröße, die der Größe Ihres Bildes am nächsten kommt. Verwenden Sie diesen Wert und sehen Sie in dieser Zeile rechts nach, um den entsprechenden Wert für den durchschnittlichen Abstand zur Leinwand in der Spalte "Abstand zur Leinwand: L"... -
Seite 25: Projektion Von Vorne
Die obigen Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen etwas abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt Canon, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. - Seite 26 Die obigen Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen etwas abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt Canon, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
-
Seite 27: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •... -
Seite 28: Anschließen Von Videoquellgeräten
Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 29: Verbindung Mit Einem Mhl-Kompatiblen Smart-Gerät
• Einige DVD-Player besitzen eine Funktion zum Wechseln der Methoden für die Ausgabe digitaler Signale. Wenn Ihr DVD-Player über eine solche Funktion verfügt, stellen Sie sie folgendermaßen ein. EXPAND (ERWEITERN) oder ENHANCED (VERBESSERT) -> NORMAL • Im Bedienungsanleitung des DVD-Players finden Sie weitere Einzelheiten. •... -
Seite 30: Anschließen Eines Component-Video-Quellgerätes
Anschließen eines Component-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-Video-Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 31: Anschließen Eines Composite-Video-Quellgerätes
Sie können auf Wunsch auch ein anderes geeignetes Audiokabel verwenden und ein Ende des Kabels an den AUDIO OUT Anschluss des Projektors und das andere Ende an die externen Lautsprecher anschliesen (nicht im Lieferumfang enthalten). Nach dem Anschließen kann der Ton über die On-Screen Display (OSD)-Menüs des Projektors geregelt werden. -
Seite 32: Anschließen
Die Verbindung muss letztendlich wie in der folgenden Abbildung gezeigt aussehen: Videokabel (optional) Lautsprecher Audiokabel (optional) Audiokabel (optional) AV-Gerät • Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß... -
Seite 33: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (NETZ Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet. •... - Seite 34 Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus. Wenn Sie zur Eingabe eines Passwortes aufgefordert werden, drücken Sie die Pfeiltasten, um ein sechsstelliges Passwort einzugeben.
-
Seite 35: Menüs Verwenden
20 Min Position Phase Autom. Abschaltung Deaktiviert H. Gesamtpunkte Bedientastenfeldsperre D.Zoom Sleeptimer Deaktiviert Startbild Canon Normal 3D-Synchronisierung Analog RGB MENU Analog RGB MENU Beenden Beenden Verwenden Sie / , um das Menü Drücken Sie auf / / / , um eine EINSTELLUNGEN: Standard zu bevorzugte Sprache auszuwählen und... -
Seite 36: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter "Menüs verwenden" auf Seite Es ist sehr unpraktisch, wenn Sie die Startsperre aktivieren und dann das Passwort vergessen sollten. -
Seite 37: Änderung Des Passwortes
Die Passwortfunktion wurde damit zurückgesetzt und Einschaltsperre ist Aus. Sie können den Projektor ohne Eingabe eines Passwortes einschalten. Sie können auch die Einschaltsperre aktivieren als ob Sie das Passwort das erste Mal einrichten. Siehe "Passwort einrichten" auf Seite 36 für weitere Einzelheiten. -
Seite 38: Wechseln Des Eingangssignals
Seite 44 für weitere Einzelheiten. • Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 4:3 (LV-X320/LV-X310ST)/16:10 (LV-WX320/LV- WX310ST). Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das... -
Seite 39: Einstellung Des Projizierten Bildes
Einstellung des projizierten Bildes Projektionswinkel einstellen Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projekter Drücken Sie die Schnellverriegelungstaste und heben Sie die Vorderseite des Projektors an. Wenn das Bild Ihren Wünschen entsprechend positioniert ist, lassen Sie die Schnellverriegelungstaste los, um den Fuß... - Seite 40 Bildgröße und Bildschärfe feinabstimmen LV-WX320/LV-X320 Wenn Sie die Größe nach Ihren Wünschen einstellen möchten, müssen Sie das Gerät für den optimalen Projektionsabstand aufgrund des kleinen Zoomverhältnisses verschieben. Folgen Sie Tele Weit den unten stehenden Anweisungen für die Installation und Anpassung.
-
Seite 41: Korrektur Der Schrägprojektion
Korrektur der Schrägprojektion Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. •... -
Seite 42: Vergrößern Des Bildes Und Suche Nach Details
Vergrößern des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Verwendung der Fernbedienung Drücken Sie auf D.ZOOM +/-, um die Zoomleiste anzuzeigen. Drücken Sie auf D.ZOOM +, um die Mitte des Bildes zu vergrößern. -
Seite 43: Über Das Bildformat
Bild kleiner angezeigt als bei einer 4:3-Bild Skalierung auf die volle Leinwandgröße. Bei Bedarf können Sie die Zoom-Einstellung anpassen (LV-WX320/LV-X320) oder den Projektor näher an die Leinwand rücken oder von ihr entfernen (LV-WX310ST/LV-X310ST), um das Bild zu 16:9-Bild verkleinern oder zu vergrößern. -
Seite 44: Nützliche Funktionen Während Einer Präsentation
Nützliche Funktionen während einer Präsentation Einen Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Bildmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 45: Einstellung Von Brilliantcolor
Einstellung von Kontrast Markieren Sie Kontrast im Menü BILD und passen Sie die Werte an, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. Je höher der Wert ist, desto größer wird der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Einstellung Helligkeit unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben. -
Seite 46: Verwendung Von Bildschirmfarbe
Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z.B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Eine richtige Farbverwaltung kann nur unter kontrollierbaren und wiederherstellbaren Ansichtbedingungen erzielt werden. -
Seite 47: Einstellen Des Präsentations-Timers
Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen die Zeitverwaltung während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Präsentations-Timer und drücken Sie auf OK/IMAGE, um die Seite Präsentations-Timer anzuzeigen. Drücken Sie auf , um Voreingestellte Zeit zu markieren. -
Seite 48: Ausblenden Des Bildes
Die TIMER Taste verwenden TIMER ist eine Multifunktionstaste. • Wenn der Präsentations-Timer ausgeschaltet ist, erscheint nach Drücken dieser Taste eine Bestätigung. Sie können entscheiden, ob Sie den Timer aktivieren möchten, indem Sie den Anweisungen auf dem Bildschirm folgen. • Wenn der Timer bereits eingeschaltet ist, erscheint nach Drücken dieser Taste eine Bestätigung. -
Seite 49: Anhalten Des Bildes
Anhalten des Bildes Drücken Sie auf FREEZE auf der Fernbedienung, um das Bild anzuhalten. In der linken oberen Bildschirmecke wird FREEZE angezeigt. Drücken Sie zur Wiederherstellung des Bildes auf dem Projektor oder auf der Fernbedienung eine beliebige Taste. Auch wenn das Bild auf dem Bildschirm angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall. -
Seite 50: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf POWER. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf POWER. Die POWER (NETZ Kontrollleuchte) blinkt orange auf, und die Projektionslampe wird ausgeschaltet, während die Lüfter noch etwa 90 Sekunden weiterläufen, um den Projektor abzukühlen. -
Seite 51: Anschauen Von 3D-Inhalten
Anschauen von 3D-Inhalten Dieser Projektor unterstützt die Anzeige von 3D-Inhalten mit dem DLP Link System. Dieser Projektor unterstützt 3D-Bildsignale im Frame Sequential/Frame Packing/Top-Bottom/ Side-By-Side Format. Sie benötigen die folgenden Dinge, um 3D-Inhalte zu projizieren und anzusehen. • Für 3D-Inhalte kompatibles Gerät. Zum Beispiel einen Computer mit einer Grafikkarte und Software, die 3D-Bilder ausgeben kann. - Seite 52 - Beim Genuss von 3D-Inhalten, die sich drehen, rollen oder wackeln, könnten Sie sich fühlen, als ob Sie in Bewegung sind, was eine Form von "Seekrankheit" auslösen könnte. • Das Ansehen von 3D-Inhalten über einen längeren Zeitraum kann zur Überanstrengung der Augen führen.
-
Seite 53: Überwachung Und Steuerung Durch Einen Computer
Überwachung und Steuerung durch einen Computer Mit einer geeigneten LAN-Kabelverbindung und LAN-Steuerungseinstellungen können Sie den Projektor mit Hilfe eines Webbrowsers oder PJLink™ von einem Computer aus steuern, sofern Computer und Projektor mit demselben LAN verbunden sind. ® Dieser Projektor unterstützt Crestron Software und PJLink™. -
Seite 54: Projektor Aus Der Ferne Über Einen
Drücken Sie auf / , um den Cursor zu verschieben, und drücken Sie auf / , um den Wert einzugeben. Drücken Sie auf OK/IMAGE, um die Einstellung zu speichern. Wenn Sie die Einstellung nicht speichern möchten, drücken Sie auf MENU. Drücken Sie auf , um Anwenden zu markieren, und drücken Sie anschließend auf OK/IMAGE. - Seite 55 Auf der Tools (Extras)-Seite können Sie den Projektor verwalten, die Einstellungen für die LAN- Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern. i. Wenn Sie das Crestron Control System verwenden, finden Sie im Handbuch für das Crestron Control System Informationen zum Setup.
- Seite 56 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. i. Die Informationen, welche Sie auf der Seite Tools (Extras) eingeben, werden hier angezeigt. Diese Spalten sind leer, wenn Sie e-Control™ zum ersten Mal benutzen. ii. Sollte sich der Projektor in einem unnormalen Zustand befinden, werden die folgenden Informationen angezeigt.
-
Seite 57: Steuerung Des Projektors Über Die Pjlink™ Anwendung
Steuerung des Projektors über die PJLink™ Anwendung Dieser Projektor unterstützt das Standardprotokoll PJLink™ für die Steuerung des Projektors. Sie können mit dieser Anwendung auch Projektoren unterschiedlicher Modelle und Hersteller steuern. Über PJLink™ • Sie benötigen die PJLink™ Software, um die PJLink™ Funktion nutzen zu können. •... - Seite 58 Der Befehl antwortet mit dem auf der Tools (Extras)- NAME? Abfrage des Projektornamens Seite angegebenen Projektornamen. INF1? Abfrage des Herstellernamens "Canon" wird ausgegeben. "LV-WX320", "LV-X320", "LV-WX310ST" oder INF2? Abfrage des Modellnamens "LV-X310ST" wird ausgegeben. INF0? Abfrage anderer Informationen DMD Auflösung wird ausgegeben.
-
Seite 59: Verwendung Der Netzwerkfunktion, Wenn Sich Der Projektor Im Standbymodus Befindet
Verwendung der Netzwerkfunktion, wenn sich der Projektor im Standbymodus befindet Wenn Standby LAN im EINSTELLUNGEN: Erweitert > LAN Einstellungen Menü aktiviert ist, kann der Projektor die Netzwerkfunktion bereitstellen, wenn er sich im Standbymodus befindet. Glossar Weitere Einzelheiten zum unten stehenden Glossar finden Sie im technischen Handbuch, das käuflich erworben werden kann. -
Seite 60: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus*/Hellgelb/Rosa/Hellgrün/Blau/ Bildschirmfarbe Schultafel Auto*/Real/16:10 (LV-WX320/LV- Seitenverhältnis WX310ST)/4:3/16:9 Schrägposition Position 1. DISPLAY Phase H. Gesamtpunkte D.Zoom Auto*/Frame Sequential/Frame Packing/Top-Bottom/Side-By-Side 3D-Synchronisierung Normal*/Umkehren Präsentation/Standard*/sRGB/ Bildmodus Film/Benutzer 1/Benutzer 2... -
Seite 61: Einstellungen
Deaktiviert*/5 Min/10 Min/15 Min/ Timer 20 Min/25 Min/30 Min Bedientastenfeld- Aus*/Ein sperre Deaktiviert*/30 Min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Startbild Schwarz/Blau/Canon* Schnellkühlung Ein/Aus* Höhenmodus Ein/Aus* Ton aus Ein/Aus* Audioeinstellun- Lautstärke Menü- 5 S/10 S/15 S*/20 S/25 S/30 S Anzeigezeit Menüeinstellun-... - Seite 62 Hauptmenü Untermenü Optionen Passwort ändern Sicherheitsein- stell. Einschaltsperre Ein/Aus* Verd. Untertitel Ein/Aus* Untertitelein- stellungen Untertitelkanal CC1*/CC2/CC3/CC4 Standby LAN Aus*/Ein PJLink- Aus*/Ein Zertifizierung PJLink-Kennwort ändern EINSTELLUNGEN: DHCP Ein*/Aus Erweitert IP-Adresse von Projektor Einstellungen Subnet-Maske Standard- Gateway DNS-Server Anwenden Einst. zurücksetzen Eingabe Bildmodus Aktueller Systemstatus Farbformat...
-
Seite 63: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Bildschirmfarbe Projektionsfläche nicht weiß ist. Siehe "Verwendung von Bildschirmfarbe" auf Seite 46 für weitere Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für Seitenverhältnis die Einstellung des Bildformats. Siehe "Auswahl des Bildformats"... - Seite 64 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Projektorbildes für Ihren Eingangssignaltyp Bildmodus optimieren. Siehe "Einen Bildmodus auswählen" auf Seite 44 für weitere Einzelheiten. Stellt die Helligkeit des Bildes ein. Siehe "Einstellung von Helligkeit Helligkeit" auf Seite 44 für weitere Einzelheiten.
- Seite 65 FUNKTION BESCHREIBUNG Dieser Timer hilft Ihnen dabei, Ihren Vortrag auf einen bestimmten Zeitraum zu begrenzen. Siehe "Einstellen des Präsentations-Timer Präsentations-Timers" auf Seite 47 für weitere Einzelheiten. Legt die Sprache des On-Screen Display (OSD)-Menüs Sprache (Language) fest. Siehe "Menüs verwenden" auf Seite 35 für weitere Einzelheiten.
-
Seite 66: Lampeneinstellungen
FUNKTION BESCHREIBUNG Lampenmodus Siehe "Einstellung von Lampenmodus auf Sparmodus" auf Seite 69 für weitere Einzelheiten. Lampendauer zurücksetzen Lampeneinstellungen Siehe "Lampentimer zurücksetzen" auf Seite 73 für weitere Einzelheiten. Lampendauer Unter "Lampenbetriebssystem" auf Seite 69 erfahren Sie, wie die Gesamtbetriebsstunden berechnet werden. Siehe "Verwendung der Passwortfunktion"... - Seite 67 FUNKTION BESCHREIBUNG Eingabe Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Aktueller Systemstatus Zeigt die native Auflösung des Eingangssignals an. Farbformat Zeigt das Eingangssystemformat an. Lampendauer Zeigt die Betriebsstunden der Lampe an.
-
Seite 68: Wartung
Wartung Pflege des Projektors Ihr Projektor muss je nach Betriebsumgebung von Zeit zu Zeit gewartet werden und sollte nur einem autorisierten Service-Techniker durchgeführt werden. Kontaktieren Sie Ihren Händler für weitere Einzelheiten. Sie selbst sollten lediglich regelmäßig das Objektiv und das Gehäuse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. -
Seite 69: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Gesamtbetriebsstunden = (Stunden im Normal Modus) + 2/3*(Stunden im Sparmodus Modus) Siehe "Einstellung von Lampenmodus auf Sparmodus"... -
Seite 70: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an den Fachhandel. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Die LAMP (LAMPE Kontrollleuchte) und TEMP (TEMP Kontrollleuchte) leuchten auf, wenn die Lampe heiß... -
Seite 71: Austauschen Der Lampe
Austauschen der Lampe Ersatzlampe: LV-LP38 (LV-X320/LV-X310ST)/ LV-LP40 (LV-WX320/LV-WX310ST) • Tauschen Sie die Lampe nur durch eine separat erworbene neue Lampe aus, die sich für diesen Projektor eignet. Kaufen Sie die Lampe bei Ihrem Händler. • Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. - Seite 72 • Benutzen Sie nur eine Lampe, die für diesen Projektor, LV-LP38 (LV-X320/LV-X310ST)/LV-LP40 (LV-WX320/LV-WX310ST), zugelassen ist. Wenn Sie andere Lampen verwenden, kann es zur Fehlfunktion des Projektors kommen. Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Wenn die Lampe heiß ist, warten Sie ungefähr 45 Minuten, bis sie sich abgekühlt hat, um...
- Seite 73 Setzen Sie die neue Lampe wie in der Abbildung gezeigt in das Lampenfach hinein, wobei Sie die Lampe an den Löchern im Fach ausrichten. Stellen Sie sicher, dass sie in den Projektor hineinpasst. Ziehen Sie die Befestigungsschraube der Lampe an. •...
-
Seite 74: Signalleuchten
Signalleuchten Signalleuchte Status und Beschreibung Ein/Aus Temp Lampe Betriebsanzeigen Standby-Modus. Orange GRÜN Einschalten. Blinkend Normaler Betrieb. GRÜN Orange Normale Abkühlung beim Ausschalten. Blinkend FW Download. Farbrad starten fehlgeschlagen. GRÜN Scaler Herunterfahren fehlgeschlagen (Datenabbruch). Blinkend Lampenanzeigen Lampenfehler im normalen Betrieb. Lampe leuchtet nicht. Blinkend Temperaturanzeigen Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt +25% unter der... -
Seite 75: Fehlerbehebung
Fehlerbehebung Der Projektor lässt sich nicht einschalten Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose über zugeführt einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. - Seite 76 Die LAN-Funktion lässt sich nicht nutzen Ursache Lösung Prüfen Sie die LAN-Steuerungseinstellungen. Unter Es gibt Probleme mit den LAN- "Konfigurierung der LAN Einstellungen" auf Seite 53 Steuerungseinstellungen oder der LAN- finden Sie weitere Einzelheiten. Stellen Sie sicher, dass Kabel-Verbindung. die LAN-Kabel ordnungsgemäß angeschlossen sind. Laden Sie die Seite neu, um die Daten nach der Änderung Die Webseite wird nicht im Webbrowser auf dem Bildschirm anzuzeigen.
-
Seite 77: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Modellname LV-WX320 LV-X320 LV-WX310ST LV-X310ST Anzeigesystem 1-CHIP DLP™ Optisches System Zeitmultiplex Farbextraktion, sequentielle Anzeige 0,65" x 1/16:10 0,55" x 1/4:3 0,65" x 1/16:10 0,55" x 1/4:3 Größe/Seitenverhältnis DLP™... - Seite 78 Modellname LV-WX320 LV-X320 LV-WX310ST LV-X310ST HDMI/MHL Anschluss MHL/Digital PC/Digitalvideoeingang ANALOG PC/ Analog PC, Component (mini D-Sub 15 Pin) COMPONENT Eingang Mini-DIN4 S-Video Eingang Cinch-Eingang Videoeingang LAN Eingang Netzwerkverbindung (100BASE-TX/10BASE-T) USB-Anschluss Service-Anschluss STEUERUNG Eingang RS-232C (D-Sub 9 Pin) Audiosignal (3,5 ϕ Stereo Minibuchse) AUDIO IN Eingang Audiosignal (3,5 ϕ...
-
Seite 79: Abmessungen
Abmessungen LV-WX320/LV-X320 282 mm (B) x 114,5 mm (H) x 232 mm (T)/11,1 in (B) x 4,5 in (H) x 9,1 in (T) (inklusive vorstehenden Teilen) 282 mm (11,1") (9,1") 114,5 91 mm (3,6") (4,5") Toleranz: ±2 mm (0,08 in) -
Seite 80: Timingtabelle
Timingtabelle Unterstütztes Timing für PC-Eingang Bildwiederholfrequenz Horizontale Auflösung Modus Takt (MHz) (Hz) Frequenz (kHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60* 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000 SVGA_60*... -
Seite 81: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang
Unterstütztes Timing für HDMI (HDCP)-Eingang Unterstützte PC-Timings Vertikale Frequenz Horizontale Auflösung Modus Takt (MHz) (Hz) Frequenz (kHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60* 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008... -
Seite 82: Unterstützte Mhl Timings
Unterstützte MHL Timings Horizontale Vertikale Pixeltakt Timing Auflösung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 480i 720(1440) x 480 15,73 59,94 480p 720 x 480 31,47 59,94 576i 720(1440) x 576 15,63 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25 720/60p... -
Seite 83: Unterstütztes Timing Für Component-Yp
Unterstütztes Timing für Component-YP -Eingang Horizontale Vertikale Pixeltakt Timing Auflösung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 480i 720 x 480 15,73 59,94 13,5 480p 720 x 480 31,47 59,94 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720 37,5... -
Seite 84: Steuerungsbefehle
Steuerungsbefehle Sie können dieses Projektor durch das Senden von Befehlen über den CONTROL oder den LAN Anschluss steuern. Systemvoraussetzungen CONTROL-Eingang Verbindungskabel 9-Pin RS-232-C Kabel (Crossover) Kommunikationsmodus RS-232-C asynchron, Halbduplex Kommunikation Baudrate 19200 bps Zeichenlänge 8 Bit Paritätsprüfung Kein Stoppbits 2 Bit Flussregelung Kein LAN-Anschluss... - Seite 85 Präsentation IMAGE=PRESENTATION<CR> Standard IMAGE=STANDARD<CR> sRGB IMAGE=SRGB<CR> Bildmodus Film IMAGE=MOVIE<CR> Benutzer1 IMAGE=USER_1<CR> Benutzer2 IMAGE=USER_2<CR> Bildmodus GET=IMAGE<CR> Seitenverhältnis ASPECT=4:3<CR> Seitenverhältnis ASPECT=16:9<CR> 16:9 Seitenverhältnis ASPECT=AUTO<CR> Auto Seitenverhält- Seitenverhältnis ASPECT=TRUE<CR> Real Seitenverhältnis ASPECT=16:10<CR> 16:10 Seitenverhältnis GET=ASPECT<CR> Status Tisch vorne IMAGEFLIP=NONE<CR> Tisch hinten IMAGEFLIP=REAR<CR> Decke vorne IMAGEFLIP=CEILING<CR>...
-
Seite 86: Steuerungsantwort
Leer ein BLANK=ON<CR> Leer aus BLANK=OFF<CR> Leer Status GET=BLANK<CR> Standbild ein FREEZE=ON<CR> Standbild aus FREEZE=OFF<CR> Standbild Status GET=FREEZE<CR> Menü ein MENU=ON<CR> Bedienung Menü aus MENU=OFF<CR> Auto PC RC=AUTOPC<CR> Oben RC=UP<CR> Unten RC=DOWN<CR> Rechts RC=RIGHT<CR> Links RC=LEFT<CR> RC=OK<CR> Höhenmodus HIGHALT=ON<CR> Höhenmodus Höhenmodus HIGHALT=OFF<CR>... - Seite 87 Nicht unterstütztes e:000A < GET=INVALID<CR> Element: keine INVALID_PARAMETER > e:000A Unterstützung dieses <CR> INVALID_PARAMETER<CR> Befehlsparameters • Wenn der Projektor nicht innerhalb von 5 Sekunden <CR> empfängt, müssen Sie den Befehl erneut senden. • Groß-/Kleinschreibung egal.
- Seite 88 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan CANON U.S.A. INC. One Canon Park, Melville, New York 11747, U.S.A. For all inquires concerning this product, call toll free in the U.S. 1-800-OK-CANON CANON EUROPE LTD. 3 The Square, Stockley Park, Uxbridge, Middlesex, UB11 1ET United Kingdom CANON EUROPA N.V.
