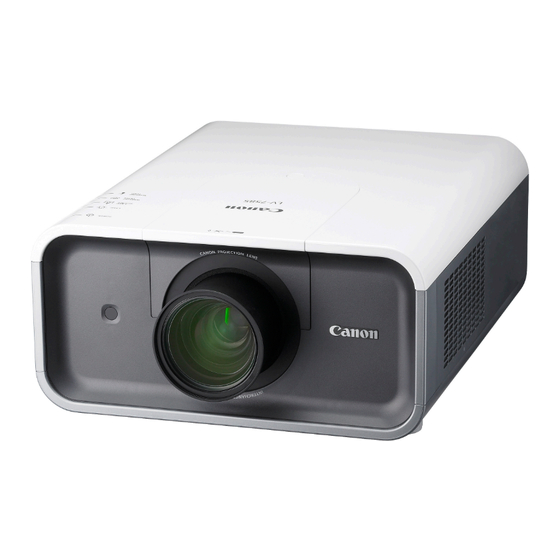

- Seite 1 MULTIMEDIA-PROJEKTOR Bedienungshandbuch...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 1,07 Milliarden Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. Vielseitige Funktionen Energiesparfunktion ◆... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design . . . . . . . . . Computereingang . . . . . . . . . . . . . . . . . 4 Inhaltsverzeichnis . -
Seite 4: Für Den Besitzer
Für den Besitzer Sicherheitsmaßnahmen Lesen Sie bitte zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. WARNUNG : UM FEUERGEFAHR UND DIE GEFAHR EINES Dieser Projektor bietet zahlreiche Funktionen. Durch eine ELEKTRISCHEN SCHLAGES ZU VERMEIDEN, richtige Bedienung lassen sich die Funktionen optimal DARF DAS GERÄT WEDER NÄSSE NOCH verwenden und außerdem wird die Lebensdauer des FEUCHTIGKEIT AUSGESETZT WERDEN . -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Beachten Sie unbedingt die Angaben zur Stromversorgung auf Lesen Sie vor der Inbetriebnahme dieses Gerätes alle dem Schild. Wenden Sie sich an einen autorisierten Händler Sicherheits- und Bedienungsanweisungen sorgfältig durch. oder an das örtliche Energieversorgungsunternehmen, falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Bewahren Sie die Bedienungsanleitung zum späteren Verfügung haben. -
Seite 6: Luftzirkulation
Sicherheitsanweisungen Luftzirkulation Die Gehäuseöffnungen dienen zur Belüftung, um WICHTIG einen störungsfreien Betrieb zu gewährleisten und den Projektor vor Überhitzung zu schützen, Filterunterhalt!! deshalb dürfen diese Öffnungen nicht blockiert oder abgedeckt werden. Die Projektionslampe erzeugt eine große Hitze. Die Gebläse und die Belüftungsöffnungen sind zur Abführung der Wärme. -
Seite 7: Aufstellen Des Projektors An Einer Geeigneten Position
Sicherheitsanweisungen Aufstellen des Projektors an einer geeigneten Position Verwenden Sie den Projektor nur in den vorgeschriebenen Aufstellungspositionen. In einer ungeeigneten Position kann sich die Lampenlebensdauer verkürzen und außerdem besteht Verletzungs- und Brandgefahr. Dieser Projektor ist für die Projektion nach oben, unten oder umgekehrt im rechten Winkel zur Leinwand Dieser Projektor ist für die Projektion nach oben, unten oder schräg im rechten Winkel zur Horizontalen geeignet. -
Seite 8: Ändern Der Projektorstandorts
Sicherheitsanweisungen Ändern der Projektorstandorts Verwenden Sie den Tragegriff zum Herumtragen des Projektors. Stellen Sie die einstellbaren Füße zurück, um beim Herumtragen des Projektors Beschädigungen am Objektiv und am Gehäuse zu vermeiden. Falls der Projektor für längere Zeit nicht verwendet wird, muss er in einem geeigneten Koffer aufbewahrt werden. -
Seite 9: Erfüllung Von Bestimmungen
Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Weitere Informationen zur Rückgabe und Entsorgung von Elektro- und Elektronik-Altgeräten finden Sie unter www.canon-europe.com/environment. (EWR: Norwegen, Island und Liechtenstein) -
Seite 10: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile Vorderseite q Anzeigen w Obere Abdeckung e Abdeckungstaste r Objektivdeckel VORSICHT Der Projektor darf bei angebrachtem Objektivdeckel nicht eingeschaltet werden. Der Objektivdeckel kann durch die hohe Temperatur des Lichtstrahls beschädigt werden, so dass eine Brandgefahr vorhanden ist. t Infrarotfernbedienungsempfänger (Vorderseite) y Projektionsobjektiv u Lichtabweiserfolie... -
Seite 11: Rückseitige Buchsen
Bezeichnung und Funktion der Teile Rückseitige Buchsen q Computereingangsbuchse (DIGITAL) y USB-Buchse (Serie B) Schließen Sie das digitale Computerausgangssignal an Verwenden Sie diese Buchse, um einen Computer dieser Buchse an. Ein HDTV-Signal (HDCP-kompatibel) mit der Fernbedienung dieses Projektors zu kann auch angeschlossen werden (Seiten 20 - 21). steuern. -
Seite 12: Seitliche Bedienungselemente Und Anzeigen
Bezeichnung und Funktion der Teile Seitliche Bedienungselemente und Anzeigen Seitliche Bedienungselemente Anzeigen (an der Oberseite) q POWER-Taste u POWER-Anzeige Zum Ein- und Ausschalten des Projektors (Seiten – Leuchtet rot bei eingeschalteter 23, 24). Betriebsbereitschaft oder während des Betriebs. – Blinkt in der Betriebsart für automatische w INPUT-Taste Lampenabschaltung (Seite 52). -
Seite 13: Fernbedienung
Bezeichnung und Funktion der Teile Fernbedienung q STAND-BY-Taste o OK-Taste Zum Ausschalten des Projektors (Seite 24). – Diese Taste wird zum Ausführen eines gewählten Punktes verwendet (Seite 25). w WIRED REMOTE-Buchse – Mit dem Digitalzoom kann das Bild vergrößert Schließen Sie das Fernbedienungskabel (separat und verkleinert werden (Seite 40). - Seite 14 Bezeichnung und Funktion der Teile Fernbedienung Für PIN Code und Fernbedienungscode !3 MENU-Taste @1 BLANK-Taste Diese Taste dient zum Ein- und Ausschalten der Für eine kurzzeitige Bildabschaltung (Seite 29). Bildschirmmenüs (Seite 25). @2 KEYSTONE-Taste Für die Korrektur einer Trapezverzerrung (Seite 29). !4 P-TIMER-Taste Für die Bedienung der P-Timerfunktion (Seite 29).
-
Seite 15: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Öffnen Sie die Setzen Sie die neuen Batterien in Schließen Sie die Batterieabdeckung der das Batteriefach ein. Abdeckung wieder. Fernbedienung. Batterien Typ AAA Drücken Sie den Achten Sie auf die richtige Batteriefachdeckel zum Polarität (+ und –) und Abziehen nach unten. -
Seite 16: Fernbedienungscode
Bezeichnung und Funktion der Teile Fernbedienungscode Es stehen acht verschiedene Fernbedienungscodes (Code 1 - Code 8) zur Verfügung. Durch Umschaltung des Fernbedienungscodes lassen sich gegenseitige Störungen bei gleichzeitiger Bedienung von mehreren Projektoren oder Videogeräten ausschließen. Ändern Sie zuerst den Fernbedienungscode des Projektors bevor der Code für die Fernbedienung geändert wird. -
Seite 17: Installation
Installation Positionieren des Projektors Für die Positionierung des Projektors wird auf die nachstehende Abbildung verwiesen. Der Projektor sollte horizontal zur Leinwand aufgestellt werden. ✔ Hinweise: • Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen die Beleuchtungshelligkeit gering zu halten. • Bei den nachstehend gezeigten Werten handelt es sich um Richtwerte, die tatsächlichen Werte können etwas verschieden sein. (Zoll, Diagonale) 14,7m 14.7m 11,0m 11.0m 400” max . Zoom 7 ,3m 7.3m 3,6m 3.6m... -
Seite 18: Installation Des Objektivs
Installation Installation des Objektivs Beim Auswechseln des Objektivs oder wenn ein optionales Objektiv verwendetet wird, muss das Objektiv wie folgt installiert werden. Wenden Sie sich für Einzelheiten der technischen Daten des optionalen Objektivs an Ihren Verkaufshändler. Abdeckungstaste Abnehmen des Objektivs Obere Abdeckung Stellen Sie das Objektiv mit der Objektivverschiebungsfunktion in die Mitte (Seite 27). -
Seite 19: Einsetzen Des Objektivs Am Projektor
Installation Einsetzen des Objektivs am Projektor Bringen Sie das Objektiv am Projektor an. Kontrollieren Sie, ob das Objektiv richtig am Projektor eingesetzt ist. Drücken Sie dem Objektivverriegelungshebel nach unten. Kontrollieren Sie, ob das Objektiv richtig verriegelt ist. Schieben Sie die Lichtabweiserfolie in die Nut an der Fassung ein. -
Seite 20: Anschluss Von Einem Computer (Digital- Und Analog-Rgb)
Installation Anschluss von einem Computer (Digital- und Analog-RGB) Anschlusskabel (] = Als Sonderzubehör erhältliche Kabel.) • VGA-Kabel (Ein Kabel wird mitgeliefert.) • Serielles gekreuztes Kabel • DVI-Digitalkabel • USB-Kabel • BNC-Kabel USB- Monitorausgang Monitorausgang Monitorausgang Monitoreingang Serieller Ausgang Anschluss USB- DVI- VGA- VGA-... -
Seite 21: Anschluss Von Videogeräten (Video, S-Video)
Installation Anschluss von Videogeräten (Video, S-Video) Anschlusskabel (] = Als Sonderzubehör erhältliche Kabel.) Tabelle der MONITOR OUT-Signale • Videokabel (RCA x 1 oder RCA x 3) • BNC-Kabel Eingangsbuchse Monitorausgang Kabel • S-Videokabel RGB (PC analog) D-sub15 • Scart-VGA-Kabel RGB (SCART) nein Eingang 1 RGB (PC digital) -
Seite 22: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 120 oder 200 - 240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muss eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 23: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig Schließen Sie das Netzkabel des Projektors an einer Steckdose an. Die LAMP-Anzeige leuchtet rot und die POWER-Anzeige leuchtet grün. Die Vorbereitungsanzeige erlischt nach 30 Sekunden. Drücken Sie die POWER-Taste seitlich am Projektor oder die ON-Taste der Fernbedienung. -
Seite 24: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors Drücken Sie die POWER-Taste von den seitlichen Bedienungselementen oder die STAND BY-Taste der Fernbedienung, so dass “Power off?” auf dem Bildschirm eingeblendet wird. Drücken Sie die POWER-Taste seitlich am Projektor oder die STAND BY-Taste der Fernbedienung nochmals, um den Projektor auszuschalten. -
Seite 25: Bedienung Des Bildschirmmenüs
Grundbedienung Bedienung des Bildschirmmenüs Der Projektor kann mit dem Bildschirmmenü eingestellt Seitliche Bedienungselemente werden. Für die einzelnen Einstellungen wird auf die entsprechenden Abschnitte in dieser Bedienungsanleitung verwiesen. Zeigertasten Drücken Sie zur Anzeige des Bildschirmmenüs die MENU-Taste seitlich am Projektor oder auf der Fernbedienung. -
Seite 26: Menüleiste
Grundbedienung Menüleiste Für Einzelheiten zu den Funktionen wird auf die Menüstruktur auf den Seiten 66, 68 verwiesen. Computerquelle Bildschirmmenü Für die Einstellung der Bildwahlmenü Bildgröße [Normal / Original Zum Einstellen des / Breit / Bildschirmfullend / Menüpunkt PC-Systemmenü Informationsmenü Bildpegels Standard, Custom / Trapezkorrektur / Hoher Kontrast oder Zeigt das gewählte... -
Seite 27: Bedienung Mit Den Projektortasten
Grundbedienung Bedienung mit den Projektortasten Objektivbedienung Seitliche Bedienungselemente Mit der LENS-Taste seitlich am Projektor lässt sich die folgende Bedienung des Objektivs vornehmen. LENS-Taste Drücken Sie die LENS-Taste für die einzelnen Bedienungsarten. Die gewählte Einstellung wird auf dem Bildschirm eingeblendet. Zoom Zeigertasten Fokus Lens-shift... -
Seite 28: Bedienung Mit Der Fernbedienung
Grundbedienung Bedienung mit der Fernbedienung Für gewisse häufig verwendete Bedienungen ist es einfacher die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, dazu ist es nicht notwendig das Bildschirmmenü anzuzeigen. FREEZE-Taste Drücken Sie für eine Standbildwiedergabe die FREEZE- Fernbedienung Taste der Fernbedienung. - Seite 29 Grundbedienung Fernbedienung FILTER-Taste Halten Sie die FILTER-Taste für mindestens 5 Sekunden gedrückt, um den Filter mit dem elektrischen Antrieb zu wechseln. ✔ Hinweis: • Beim Austausch des Filters wird die Gesamtbetriebszeit des Filters automatisch auf Null zurückgestellt. BLANK-Taste Mauszeigertaste Drücken Sie die BLANK-Taste der Fernbedienung, um die Bildwiedergabe abzuschalten. Drücken Sie zum Umschalten auf die normale Wiedergabe die BLANK-Taste nochmals oder drücken Sie irgend eine andere Taste.
-
Seite 30: Zeigerfunktion
Grundbedienung Zeigerfunktion Der Zeiger lässt sich mit der Fernbedienung bewegen, um auf Teile des projizierten Bildes hinzuweisen. Drücken Sie die POINTER-Taste zum Aktivieren der Zeigerfunktion. Mauszeigertaste Bewegen Sie den Zeiger mit der Mauszeigertaste. POINTER-Taste Zum Ausschalten der Zeigerfunktion können Sie die POINTER-Taste nochmals oder irgendeine andere Taste drücken. -
Seite 31: Eingangswahl
Eingangswahl Eingang Bedienung der seitlichen Seitliche Bedienungselemente Bedienungselemente INPUT-Taste INPUT-Taste Eingang 1 Eingang Eingang Bedienung der seitlichen Bedienungselemente Drücken Sie die INPUT-Taste seitlich am Projektor. Bei wiederholtem Drücken der INPUT-Taste wird zwischen Eingang 1, Eingang 2 und Eingang 3 umgeschaltet. Vor dem Betätigen der INPUT-Taste seitlich am Projektor muss die Eingangsquelle mit dem Bildschirmmenü... -
Seite 32: Einstellen Der Computereingangsquelle
Eingangswahl Einstellen der Computereingangsquelle Menüeinstellung Eingang 1 (Computereingangsbuchsen) Drücken Sie zum Einschalten des Bildschirmmenüs die Eingangsmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Eingangsmenüsymbol. Stellen Sie den roten Zeiger mit den Zeigertasten ed auf Eingangsmenüsymbol den gewünschten Eingang und drücken Sie die OK-Taste. -
Seite 33: Einstellen Der Videoeingangsquelle
Eingangswahl Einstellen der Videoeingangsquelle Menüeinstellung Eingang 1 (Computereingangsbuchsen) Eingangsmenü Beim Anschluss von Geräten an dieser Buchse muss die Videosignalart im Eingangsquellenmenü eingestellt werden. Eingangsmenüsymbol RGB (Scart) Wenn ein Scart-Videogerät an der Buchse INPUT 1 (ANALOG) Stellen Sie den Zeiger (roter Pfeil) angeschlossen ist, wählen Sie “RGB (Scart)”... -
Seite 34: Computereingang
Computereingang Einstellung des Computersystems Automatisches Multi-Scan-System Dieser Projektor kann sich automatisch auf verschiedene Computer mit den Bildsignalen VGA, SVGA, XGA, SXGA, SXGA+, WXGA oder UXGA (siehe Abschnitt “Kompatible Computer” auf Seiten 71 - 72) einstellen. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. -
Seite 35: Auto-Pc-Einstellung
Computereingang Auto-PC-Einstellung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine sync. ” , “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Direkteinstellung Fernbedienung Die Auto PC-Einstellung kann direkt durch Drücken der AUTO PC-Taste der Fernbedienung ausgeführt werden. AUTO PC-Taste Menüeinstellung Auto PC-anpassung... -
Seite 36: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch gewisse Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 10 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 37 Computereingang Reset Um die eingestellten Daten zurückzustellen, wählen Sie “Reset” und drücken Sie die OK-Taste. Eine Anzeige erscheint zur Bestätigung, wählen Sie [Ja]. Alle Einstellungen werden auf die vorherigen Werte zurückgestellt. Löschen der Einstelldaten Löschen Wählen Sie zum Löschen der gespeicherten Daten “Löschen” und drücken Sie die OK-Taste.
-
Seite 38: Einstellen Des Bildpegels
Computereingang Einstellen des Bildpegels Menüeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildwahlmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildwahlmenüsymbol den gewünschten Bildpegel und drücken Sie die OK-Taste. Standard Stellen Sie den roten Rahmen auf den gewünschten Pegel und drücken Sie die... -
Seite 39: Bildschirmformateinstellung
Computereingang Bildschirmformateinstellung Wählen Sie das Bildschirmformat, das der Eingangssignalquelle entspricht. Drücken Sie zum Einschalten des Bildschirmmenüs die Bildschirmmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildschirmmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildschirmmenüsymbol die gewünschte Funktion und drücken Sie die OK-Taste. -
Seite 40: Ein- Und Auszoomen Von Bildern
Computereingang Trapezkorrektur Bildschirmmenü Mit dieser Funktion werden beim Lösen des Netzkabels die Trapezkorrekturen gespeichert oder zurückgestellt. Drücken Sie zum Umschalten zwischen den beiden Einstellungen die Zeigertasten 7 8. Speichern . . Die vorgenommene Trapezkorrektur bleibt gespeichert, wenn das Netzkabel aus der Steckdose gezogen wird. -
Seite 41: Videoeingang
Videoeingang Wahl des Videosystems Drücken Sie zum Einschalten des Bildschirmmenüs die MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das AV-Systemmenüsymbol. Stellen Sie den roten Zeiger mit den Zeigertasten ed auf das gewünschte System und drücken Sie die OK-Taste zweimal. -
Seite 42: Einstellen Des Bildpegels
Videoeingang Einstellen des Bildpegels Menüeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildwahlmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildwahlmenüsymbol den gewünschten Bildpegel und drücken Sie die OK-Taste. Stellen Sie den roten Rahmen auf den Standard gewünschten Pegel und drücken Sie die... -
Seite 43: Bildschirmformateinstellung
Videoeingang Bildschirmformateinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildschirmmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildschirmmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildschirmmenüsymbol die gewünschte Funktion und drücken Sie die OK-Taste. Normal Stellen Sie den roten Rahmen auf die Funktion und drücken Sie die OK-Taste. - Seite 44 Videoeingang Trapezkorrektur Bildschirmmenü Mit dieser Funktion werden beim Lösen des Netzkabels die Trapezkorrekturen gespeichert oder zurückgestellt. Drücken Sie zum Umschalten zwischen den beiden Einstellungen die Zeigertasten 7 8. Speichern . . Die vorgenommene Trapezkorrektur bleibt gespeichert, wenn das Netzkabel aus der Steckdose gezogen wird.
-
Seite 45: Bildwiedergabe
Bildwiedergabe Bildeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildeinstellmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildeinstellmenüsymbol den gewünschten Punkt und drücken Sie die OK-Taste, um Dialogfeld für die Einstellung anzuzeigen. - Seite 46 Bildwiedergabe COLOR SELECTION-Betriebsart (Fortsetzung) COLOR SELECTION-Betriebsart COLOR M . Pegel und Rückstellung auf den “Farbanpassungszeiger” . (Beim Drücken Gammaeinstellpalette. Phaseneinstellpalette. der MENU-Taste seitlich am Projektor oder der Fernbedienung wird auf den “Farbanpassungszeiger” zurückgeschaltet und die Farbe muss noch einmal gewählt und neu eingestellt werden.
- Seite 47 Bildwiedergabe Weißabgleich (Rot/Grün/Blau) Drücken Sie die Zeigertaste 7 für einen helleren rot/grün/blau Farbton, drücken Sie die Zeigertaste 8 für einen satteren rot/grün/ blau Farbton. (Einstellbereich 0 bis 63) Schwarzabgleich (Rot/Grün/Blau) Drücken Sie die Zeigertaste 7 für einen helleren rot/grün/blau Farbton eines Bild-Schwarzpegels, drücken Sie die Zeigertaste 8 für einen satteren rot/grün/blau Farbton eines Bild-Schwarzpegels.
-
Seite 48: Einstellung
Einstellung Einstellung Dieser Projektor besitzt ein Einstellmenü für die Einstellung von verschiedenen, nachstehend beschriebenen Funktionen. Drücken Sie zum Einschalten des Bildschirmmenüs die Einstellmenü (Sprache) MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Einstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den gewünschten Punkt und drücken Sie die OK-Taste. - Seite 49 Einstellung Logo Mit dieser Funktion lässt sich das Bildschirmlogo mit Logoauswahl Logo Screen shot logo und Logo PIN code lock einstellen. ✔ Hinweise: • Wenn für die Logo PIN code lock-Funktion “Ein” eingestellt ist, lassen sich die Funktionen Logoauswahl und Screen shot logo nicht einstellen. Logoauswahl Mit dieser Funktion wird der angezeigte Bildschirm beim Starten festgelegt. Benutzer ..Anzeige des aufgezeichneten Bildes. Standardeinstellung .
- Seite 50 Einstellung Logo PIN code lock Logo PIN code lock Mit dieser Funktion können Unbefugte daran gehindert werden, das Bildschirmlogo zu ändern. Aus ..Ein Logo lässt sich mit dem Logomenü frei wählen. Ein ..Das Bildschirmlogo lässt sich ohne Logo PIN-Code nicht ändern.
-
Seite 51: Fernbedienungssensor
Einstellung Lampenmodus Mit dieser Funktion kann die Bildschirmhelligkeit eingestellt werden. Auto modus ..Helligkeit entsprechend dem Eingangssignal geregelt. Normaler modus. . Normale Helligkeit. Eco 1 modus..Verringerte Helligkeit und Gebläseregelung auf “Normal” . Verringerte Helligkeit reduziert die Leistungsaufnahme der Lampe und verlängert die Lampenlebensdauer. - Seite 52 Einstellung Dieser Projektor ist mit einem USB-Anschluß für einen interaktiven Betrieb des Projektors und eines Computers ausgerüstet. Stellen Sie die Betriebsart wie folgt ein. Kabellose Mausbetriebsart Stellen Sie für die Steuerung des Computers mit der Projektorfernbedienung ein. Projektorbetriebsart “ ” Nicht verwendet. Automatische lampenabschaltung Zur Verminderung der Leistungsaufnahme und zum Verlängern Automatische lampenabschaltung...
- Seite 53 Einstellung Sicherheit Sicherheit Tastatursperre Mit dieser Funktion wird die Bedienung der Projektor- und der Fernbedienungstasten gesperrt..Nicht gesperrt..Sperren der Projektortasten. Verwenden Sie die Fernbedienung, um die Sperre aufzuheben. Stellen Sie den roten Rahmen auf den Gegenstand und .
- Seite 54 Einstellung Eingabe eines PIN-Codes Geben Sie eine Nummer mit den Zeigertasten ed seitlich am Projektor oder der Zahlentasten der Fernbedienung ein. Verwendung der seitlichen Projektortasten Eingabe eines PIN-Codes Geben Sie eine Nummer mit den Zeigertasten ed seitlich am Projektor ein. Drücken Sie die Zeigertaste 8 für die Eingabe der Zahl und um den roten Rahmen auf die nächste Position zu bewegen.
- Seite 55 Einstellung Zähluhr filter Zähluhr filter Diese Funktion ist zum Einstellen des Intervalls für den Filterwechsel. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf “Zähluhr Filter” und drücken Sie die OK-Taste. Ein Dialogfeld erscheint mit “Laufzeit Luftfilter” und “Verbleibende Luftfilterwechsel” . Stellen Sie den roten Rahmen auf den Laufzeit Luftfilter .
-
Seite 56: Wartung Und Pflege
Wartung und Pflege Filteranweisungen Mit dem Luftfilter wird vermieden, dass sich Staub an den optischen Teilen ablagern oder in das Innere des Projektors gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad der Kühlgebläse herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektors herabsetzen kann. Dieser Projektor ist mit einem elektrischen Luftfilterwechselfunktion ausgerüstet, die einen einfachen Filterwechsel ermöglicht. -
Seite 57: Austausch Der Filterpatrone
Wartung und Pflege Austausch der Filterpatrone Schalten Sie den Projektor aus und ziehen Sie das Filterabdeckung Netzkabel aus der Steckdose. Entfernen Sie zuerst den Staub am Projektor um dem Lufteinlass herum. Drücken Sie s an der Filterabdeckung, um die Verriegelung zu lösen und die Abdeckung abzunehmen. Ziehen Sie die Filterpatrone heraus. -
Seite 58: Zurückstellen Des Filterzählers
Wartung und Pflege Zurückstellen des Filterzählers Zähluhr Filter Nach einem Austausch der Filterpatrone muss der Filterzähler zurückgestellt werden. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den roten Rahmen mit den Zeigertasten 7 8 auf das Einstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den Zähluhr Filter und drücken Sie die OK-Taste. -
Seite 59: Ersetzen Der Lampe
Wartung und Pflege Ersetzen der Lampe Wenn sich die Lampenlebensdauer dem Ende nähert, erscheint das Lampenaustauschsymbol auf dem Bildschirm und die LAMP REPLACE-Anzeige leuchtet orange. Tauschen Sie die Lampe gegen eine neue aus. Die Zeit zu welcher die LAMP REPLACE-Anzeige aufleuchtet ist vom Lampenmodus abhängig. Filterabdeckung Lampenabdeckung Oberseite... -
Seite 60: Zurückstellen Des Lampenbetriebszeitzählers
Anzeige zur Bestätigung. einem Austausch der Lampe zurückgestellt werden. Stellen Sie nochmals [Ja] ein, um den Lampenzähler zurückzustellen. ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. Modellnummer des Projektors : LV-7585 ● Nummer der Ersatzlampe : LV-LP9 ●... -
Seite 61: Vorsichtshinweise Zur Handhabung Der Lampe
Wartung und Pflege VORSICHTSHINWEISE ZUR HANDHABUNG DER LAMPE In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. Bei einer falschen Handhabung besteht die Gefahr eines Unfalls, von Verletzungen oder eines Brandausbruchs. Die Lebensdauer ist bei einzelnen Lampen je nach den Einsatzbedingungen unterschiedlich. -
Seite 62: Reinigen Des Objektivs
Wartung und Pflege Reinigen des Objektivs Lösen Sie vor dem Reinigen das Netzkabel. Verwenden Sie zum Reinigen des Objektivs ein mit etwas Objektivreinigungsmittel angefeuchtetes Reinigungstuch, Brillenreinigungspapier oder einen Blasebalg. Wenden Sie nicht zu viel Reinigungsmittel an. Durch abrassive Reinigungsmittel, Lösungsmittel oder andere aggressive Chemikalien kann die Objektivoberfläche beschädigt werden. -
Seite 63: Warnanzeigen
Wartung und Pflege Warnanzeigen Mit den Warnungsanzeigen wird der Zustand der Projektorschutzfunktion angezeigt. Kontrollieren Sie die Warnungs- und die POWER-Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und die WARNING TEMP.- Oberseite Anzeige blinkt rot. Wenn die Innentemperatur des Projektors über den normalen Wert ansteigt, wird der Projektor zum Schutz automatisch ausgeschaltet. -
Seite 64: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. 1. Kontrollieren Sie, ob der Projektor an den Peripheriegeräten wie auf den Seiten 20 - 21 beschrieben angeschlossen ist. - Seite 65 Anhang Problem: Mögliche Lösung Keine Funktion der ● Die Batterien prüfen. ● Kontrollieren, ob der ALL-OFF-Schalter der Fernbedienung auf “ON” gestellt ist. Fernbedienung . ● Kontrollieren, ob der RC-Sensor richtig eingestellt ist. (Siehe Seite 51.) ● Kontrollieren Sie, ob zwischen dem Projektor und der Fernbedienung kein Hindernis vorhanden ist.
-
Seite 66: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang Eingang Eingang 1 RGB (PC analog) System RGB (Scart) RGB (PC digital) System RGB (AV HDCP) Eingang 2 Video System Y, Pb/Cb,Pr/Cr System System Eingang 3 Video System Y, Pb/Cb,Pr/Cr System S-video System Netzwerk Information Image adjust Image adjust Kontrast... - Seite 67 Anhang Computereingang System Bildwahl Modus 1 Standard Hoher Kontrast Modus 2 SVGA 1 Anwenderspezifisch 1 SVGA 2 Anwenderspezifisch 10 SVGA 3 ] Die im Systemmenü angezeigten Systeme sind vom Eingangssignal abhängig. Bildschirm Auto PC-anpassung Normal Einstellung Fine sync. 0–31 Original Tracking Breit Position H...
- Seite 68 Anhang Computereingang / Videoeingang Einstellungen Sprache In 12 Sprachen Verlassen Position/Einfaches menü Menü Anzeige Ein/Count down aus/Aus Hintergrund Blau/Benutzer/Schwarz Logoauswahl Benutzer/Standardeinstellung/Aus Logo Ja/Nein Screen shot logo Logo PIN code lock Ein/Aus Logo PIN code wechsel Verlassen Verlassen Lampenmodus Auto modus/Normaler modus/Eco 1 modus/Eco 2 modus Filterkontrolle Ja/Nein Lüfterkontrolle...
-
Seite 69: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Die Projektor funktioniert normal . Anzeigen Projektorzustand WARNING WARNING LAMP POWER LAMP TEMP . FILTER REPLACE grün orange orange Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Der Projektor befindet sich in der Betriebsbereitschaft. Drücken Sie zum Einschalten des Projektors die POWER- Taste. - Seite 70 Anhang Anzeigen Projektorzustand WARNING WARNING LAMP POWER LAMP TEMP . FILTER REPLACE grün orange orange Der Projektor hat sich ausreichend abgekühlt und die Temperatur ist auf einen normalen Wert zurückgekehrt. Beim Einschalten des Projektors hört die WARNING TEMP-Anzeige auf zu blinken. Den Luftfilter kontrollieren und austauschen.
-
Seite 71: Kompatible Computer
Anhang Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 180 MHz zu verarbeiten. Mit der Wahl dieses Modus kann die PC-Anpassung begrenzt werden. Horiz . - Seite 72 Anhang Falls das Eingangssignal von der DVI-Buchse digital ist, wird auf die nachstehende Tabelle verwiesen. Horiz . Vert . Frequenz Horiz . Vert . Frequenz Bildschirmanzeige Auflösung Bildschirmanzeige Auflösung Frequenz (KHz) (Hz) Frequenz (KHz) (Hz) D-VGA 640x480 31,470 59,940 D-WXGA 9 1280x800 49,600 60,050...
-
Seite 73: Technische Daten
Anhang Technische Daten Mechanische Daten Multimedia-Projektor Abmessungen (B x H x T) 370 mm x 187 mm x 492 mm (ohne vorstehende Teile)) Gewicht 13,0 kg Einstellbare Füße 0 bis 6,5° Auflösung LCD-Panel 1,3”-Aktivmatrix-LCD, 3 LCD Auflösung 1.024 x 768 Bildpunkte Pixelanzahl 2 359 296 (1.024 x 768 x 3) Signalkompatibilität... -
Seite 74: Sonderzubehör
Anhang Sonderzubehör Die nachstehend aufgeführten Teile sind Sonderzubehör. Für die Bestellung dieser Teile müssen Sie die Bezeichnung und die Nummer angeben. Modellnummer Ultraweitwinkelobjektiv Nr. : LV-IL01 Weitwinkelobjektiv Nr. : LV-IL02 Tele-Zoomobjektiv Nr. : LV-IL03 Ultratele-Zoomobjektiv Nr. : LV-IL04 Deckenhalterung Nr. : LV-CL13 Halterung für hohe Decke Nr. -
Seite 75: Klemmenanordnungen
Anhang Klemmenanordnungen ANALOG MONITOR OUT (Mini-D-sub 15-polig) 1 Eingang rot 9 Spannung +5V Eingang grün 10 Masse (Vert. sync.) Eingang blau 11 Sense 0 4 Sense 2 1 DDC Daten 5 Masse (Horiz. sync.) 1 Horizontalsynchronisation 6 Masse rot 14 Vertikalsynchronisation 7 Masse grün 15 DDC Takt... - Seite 76 Anhang Wenn der Projektor mit dem PIN Code gesperrt ist... Bringen Sie das nachstehende Schild (mitgeliefert) an einer gut sichtbaren Stelle am Projektorgehäuse an, falls der Projektor mit einem PIN-Code gesperrt ist. Das Logo steht bei einem an der Decke aufgehängten Projektor auf dem Kopf... Wenn der Projektor an der Decke aufgehängt ist, steht das Logo auf dem Kopf.
-
Seite 77: Abmessungen
Anhang Abmessungen Einheit: mm 6.5º MAX Schraubenlöcher für Deckenhalterung Schrauben: M6 Tiefe: 10,0... -
Seite 78: Serielle Steuerschnittstelle
Anhang Serielle Steuerschnittstelle Dieser Projektor verfügt über eine Funktion zur Steuerung des Projektorbetriebs über die serielle RS-232C- Buchse. Bedienung Schließen Sie ein serielles gekreuztes RS-232C-Kabel an der CONTROL PORT-Buchse des Projektors und an der seriellen Buchse des Computers an. (Seite 20) Starten Sie das Kommunikationsprogramm des Computers und stellen Sie die Kommunikationsbedingungen wie folgt ein:... - Seite 79 Anhang Funktionsbefehle Format Der Befehl vom Computer wird mit dem folgenden Format auf den Projektor übertragen. ‘C’ [Befehl] ‘CR’ Befehl: 2 Zeichen (siehe nachstehende Tabelle) - Der Projektor decodiert den Befehl und sendet ‘ACK’ im folgenden Format zurück; 'ACK' 'CR' - Falls der Projektor den Befehl nicht decodieren kann, wird er im folgenden Format zurückgesendet.
-
Seite 80: Statusbefehle
Anhang Statusbefehle Format Der Befehl vom Computer wird mit dem folgenden Format auf den Projektor übertragen. 'CR' [Befehl] 'CR' Befehl: 1 Zeichen (siehe nachstehende Tabelle) Der Projektor decodiert den Befehl und sendet die 'Zeichenfolge' im folgenden Format zurück; Projektor Befehl Funktion Projektorstatus sendet... - Seite 81 30-2, Shimomaruko 3-chome, Ohta-ku, Industriestrasse 12, 8305 Dietlikon, Tokyo 146-8501, Japan Switzerland CANON U.S.A., INC. CANON BELGIUM N.V./S.A One Canon Plaza, Lake Success, NY 11042, Bessenveldstraat 7, 1831 Diegem, Belgium U.S.A. CANON GmbH CANON CANADA, INC. Zetschegasse 11, A-1230 Wien, Austria 6390 Dixie Road Mississauga, Ontario L5T CANON ESPANA S.A.
