Inhalte
Einrichtung

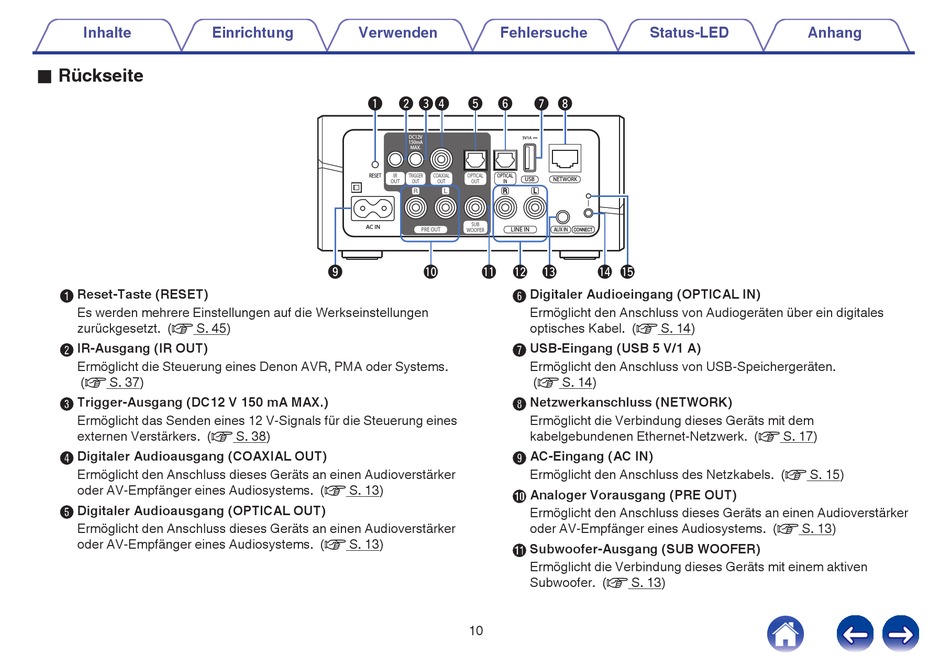

o Rückseite
A Reset-Taste (RESET)
Es werden mehrere Einstellungen auf die Werkseinstellungen
zurückgesetzt. (v S. 45)
B IR-Ausgang (IR OUT)
Ermöglicht die Steuerung eines Denon AVR, PMA oder Systems.
(v S. 37)
C Trigger-Ausgang (DC12 V 150 mA MAX.)
Ermöglicht das Senden eines 12 V-Signals für die Steuerung eines
externen Verstärkers. (v S. 38)
D Digitaler Audioausgang (COAXIAL OUT)
Ermöglicht den Anschluss dieses Geräts an einen Audioverstärker
oder AV-Empfänger eines Audiosystems. (v S. 13)
E Digitaler Audioausgang (OPTICAL OUT)
Ermöglicht den Anschluss dieses Geräts an einen Audioverstärker
oder AV-Empfänger eines Audiosystems. (v S. 13)
Verwenden
Fehlersuche
q
w
e
r
t
y
DC12V
150mA
MAX.
RESET
IR
TRIGGER
COAXIAL
OPTICAL
OPTICAL
OUT
OUT
OUT
OUT
IN
SUB
AC IN
PRE OUT
WOOFER
o
Q0
Q1
10
Status-LED
u i
5V1A
USB
NETWORK
LINE IN
AUX IN
Q2
Q3
Q4 Q5
F Digitaler Audioeingang (OPTICAL IN)
Ermöglicht den Anschluss von Audiogeräten über ein digitales
optisches Kabel. (v S. 14)
G USB-Eingang (USB 5 V/1 A)
Ermöglicht den Anschluss von USB-Speichergeräten.
(v S. 14)
H Netzwerkanschluss (NETWORK)
Ermöglicht die Verbindung dieses Geräts mit dem
kabelgebundenen Ethernet-Netzwerk. (v S. 17)
I AC-Eingang (AC IN)
Ermöglicht den Anschluss des Netzkabels. (v S. 15)
J Analoger Vorausgang (PRE OUT)
Ermöglicht den Anschluss dieses Geräts an einen Audioverstärker
oder AV-Empfänger eines Audiosystems. (v S. 13)
K Subwoofer-Ausgang (SUB WOOFER)
Ermöglicht die Verbindung dieses Geräts mit einem aktiven
Subwoofer. (v S. 13)
