- Seite 2 Durch ständige Weiterentwicklung unserer Erzeugnisse können Abweichungen von den Bildern und dem Text dieser Druckschrift auftreten. Die Wiedergabe - auch auszugs- weise — ist nur mit unserer Genehmigung gestattet. Das Recht der Übersetzung behalten wir uns vor. Für Veröffentlichungen stellen wir Reproduktionen der Bilder, soweit vorhan- den, gern zur Verfügung.

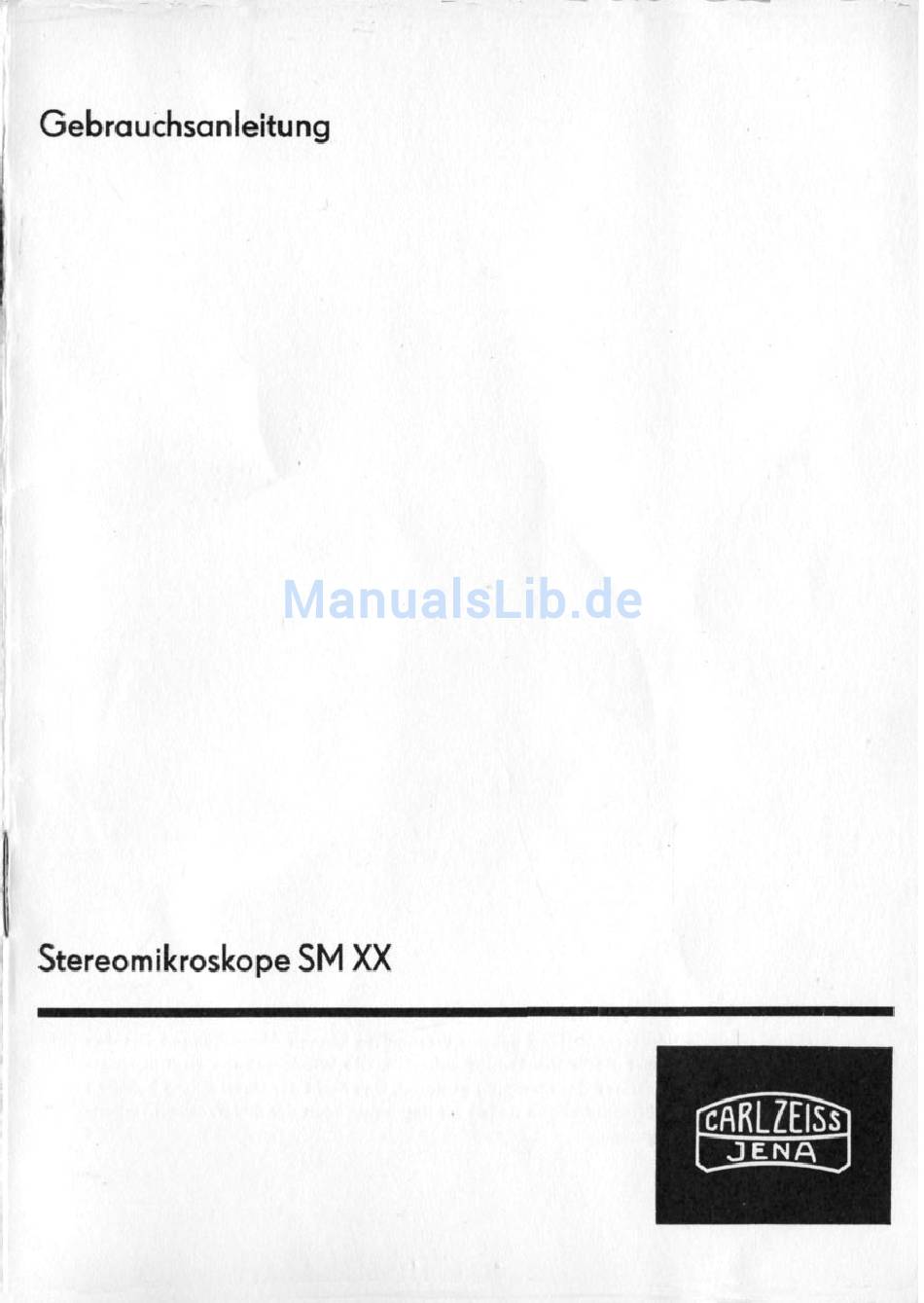

- Seite 3 Stereomikroskope SM XX Gebrauchsanleitung...
- Seite 5 Mit dem SM XX haben Sie eines der bewährten und in vielen Zweigen der Wissenschaft und Technik erprobten Stereomikroskope erworben. An Ihnen liegt es nun, die in Ihrem Mikroskop ruhenden Möglichkeiten optimal auszunutzen. Diese Schrift soll Ihnen dabei nach besten Kräften helfen. Seine große Beliebtheit verdankt das SM XX seiner opti- schen Konstruktion, die bei einem Gesamtvergrößerungsbereich von 4X bis 100X bei...
- Seite 6 an unterschiedliche Objektdicken. Unter Ausnutzung dieser Strecke und des 37 mm lan- gen Verstellbereiches des Triebknopfes (5) können sowohl Objekte von 80 mm Höhe als auch solche Gegenstände mikroskopiert werden, auf die man das Mikroskop aufsetzen kann. Man entfernt dazu die Einlegeplatte (19) aus dem Stativfuß. Die Gängigkeit des Triebes kann verändert werden, indem man den linken Triebknopf festhält und den rechten dreht.
- Seite 7 Der Durchlichtuntersatz ist nicht für mikrofotografische Zwecke vorgesehen. SM XX u Das SM XX u unterscheidet sich vom SM XX a durch ein Stativ mit längerer Säule und einer Vorrichtung zum Ansetzen serienmäßiger Objekttische. Mit dem SM XX u kann im gerichteten durchfallenden Licht, im Auflicht und im kombinierten Auf- und Durchlicht be- obachtet werden.
- Seite 8 Darstellung schwieriger Objekte erleichtern. Die Verwendbarkeit starker Mikroskopierleuchten mit Hilfe des Spiegels (29) bietet gün- stige Möglichkeiten für Mikrofotografie. Durch Abwandlung des SM XX u mit Hilfe der Zweiseitenbetrachtung kann man die Möglichkeit gleichzeitiger Betrachtung der Ober- und Unterseite von Objekten bis zu 15 mm Dicke schaffen (Bild 7). Der Hohlspiegel ent- wirft ein Bild der Unterseite des Objekts in der Objektebene, die Beleuchtung der Rück-...
- Seite 9 Zeichnen Die Verwendung der Zeicheneinrichtung (Bild 11) ist mit der Zeichentubus-Anpassung zum SM XX (41) möglich. Nach visueller Einstellung von Objekt und Beleuchtung wird der binokulare Schrägtubus gegen die Zeichentubus-Anpassung ausgetauscht, ein SM- XX-Okular eingesetzt und die Zeicheneinrichtung (40) aufgeklemmt. Der Aufbau der Zeicheneinrichtung erlaubt, die für jeden Fall günstigste Lage von Mikroskop und...
- Seite 10 Mikroskop so eingestellt, daß das Zwischenbild, in dem gemessen werden soll, mit der Gravierung der Strichplatte zusammenfällt. Zur Beobachtung räumlich ausgedehnter Objekte, die mit den Stativen zum SM XX a und u nicht mehr möglich ist, wird das Mehrzweckstativ eingesetzt (Bild 15). Einstellung und...
-
Seite 11: Verzeichnis Der Bezugszahlen

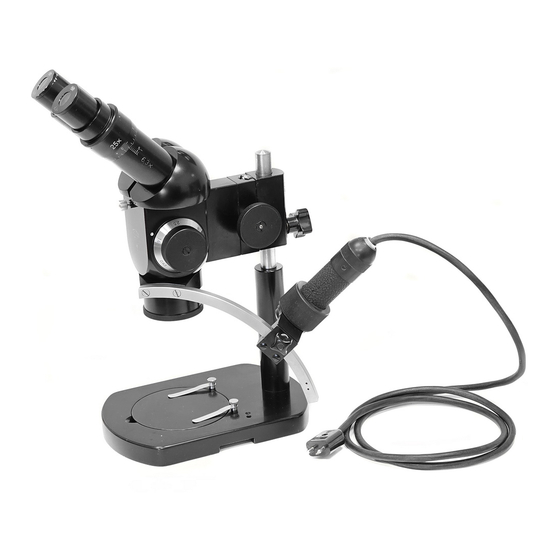

Verzeichnis der Bezugszahlen Bild 1. Strahlenverlauf im SM XX Bild 2. SM XX a mit Leuchte in 1. Arbeitsstellung 1 Fuß 2 Tischfedern 3 Stativsäule 4 Klemmschraube für 6 5 Triebknopf 6 Triebkasten 7 Vergrößerungstabelle 8 Dioptrienstellring 9 Okular 10 Augenmuschel 11 Binokularer Schrägtubus... - Seite 12 36 Objekthalter Bild 9. SM XX pol 37 Durchlichtuntersatz 38 Index 39 Klemmschraube zu 34 Bild 10. SM XX u mit mikrofotografischer Einrichtung mf Bild 11. SM XX a mit Zeicheneinrichtung 40 Zeicheneinrichtung 41 Zeichentubus-Anpassung Bild 12. Handauflagen 42 Paßstifte...
- Seite 15 VEB Carl Zeiss JENA Vertriebsabteilung Mikroskope Fernsprecher: Jena 830 • Fernschreiber: Jena 058 8622 Druckschriften-Nr. 30-G157a-1 V 15/30 M(p)G-7/232/71...
