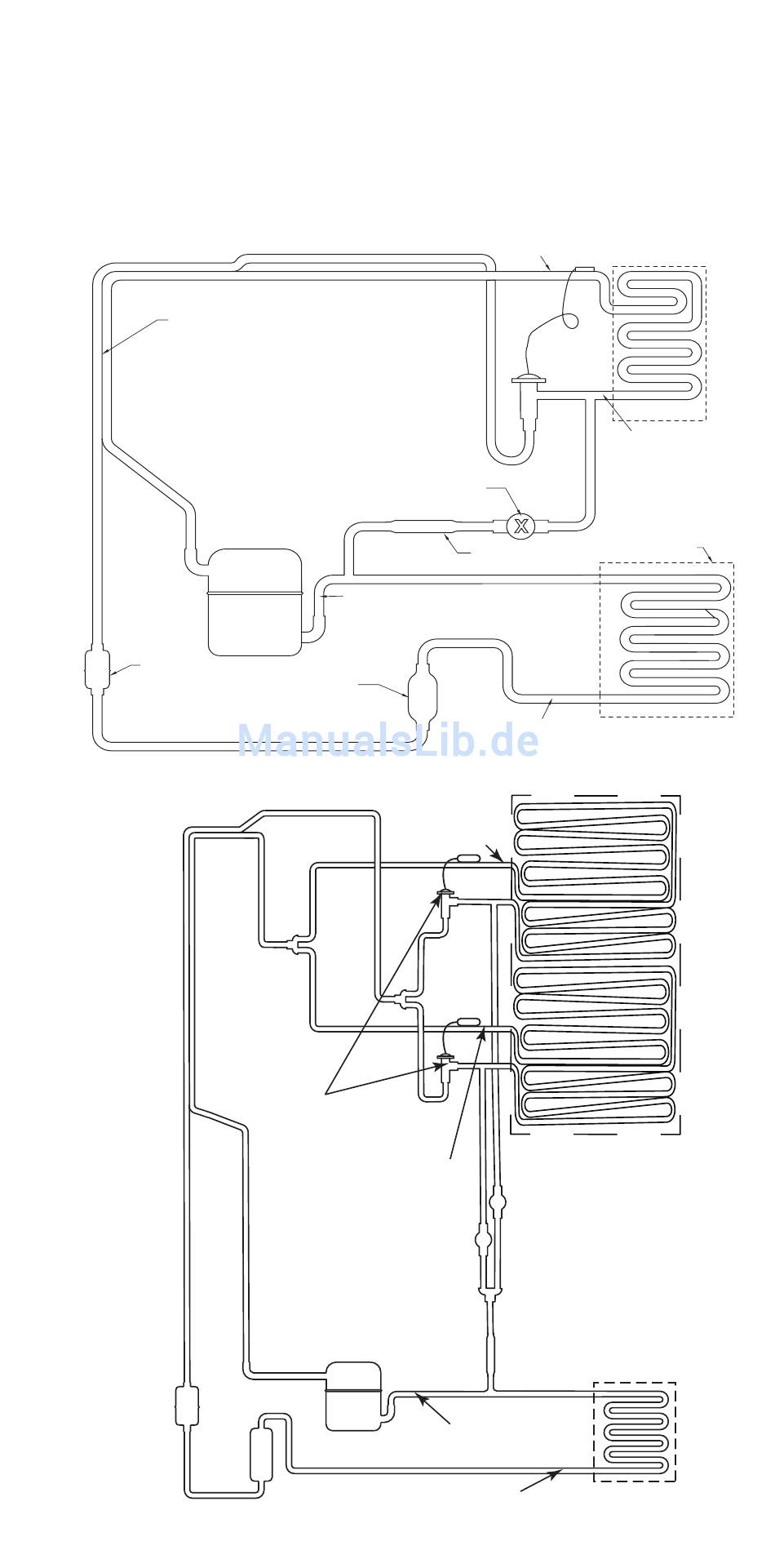

Darstellung der Kältemittelleitungen
EINZELBETRIEB, LUFT- ODER WASSERGEKÜHLT
I0300/I0320/I0520/I0450/I0500/I0600/I0606/I0850/I0906/
I1000/I1200
WÄRMETAUSCHER
TROCKNER
I1106
WÄRMETAUSCHER
TROCKNER
Artikelnummer STH028 5/17
HEISSGASMAGNETVENTIL
KOMPRESSOR
T2-Temperaturfühler
SAMMLER
(NUR WASSERGEKÜHLTE GERÄTE)
EXPANSIONSVENTILE
KOMPRESSOR
SAMMLER
T4-Temperaturfühler
EXPANSIONSVENTIL
X
FILTER
T1-Temperaturfühler
T4-Temperaturfühler
T3-Temperaturfühler
x
ERNTEMAGNETVENTILE
x
FILTER
T2-Temperaturfühler
T1-Temperaturfühler
VERDAMPFER
T3-Temperaturfühler
LUFT- ODER
WASSERKONDENSATOR
VERDAMPFER
KONDENSATOR
