Manitowoc IY0305W Techniker-Handbuch Seite 139

2. Extrem dünnes Eis am Verdampferausgang
Es ist kein Eis am Verdampferausgang vorhanden oder die
Eisbildung ist sehr gering.
Beispiele: An der Ausgangsseite des Verdampfers befindet sich
überhaupt kein Eis. Allerdings bildet sich auf der Eingangsseite
des Verdampfers Eis. Oder das Eis am Verdampferausgang
erreicht eine Dicke von 3 mm, um den Erntevorgang auszulösen,
der Verdampfereingang weist jedoch bereits eine Eisbildung mit
einer Dicke von 13 mm oder 25 mm auf.
3. Extrem dünnes Eis am Verdampfereingang
Am Verdampfereingang ist kein Eis vorhanden oder
die Eisbildung ist sehr gering. Beispiele: Das Eis am
Verdampferausgang erreicht eine Dicke von 3 mm zur Auslösung
eines Erntevorgangs, es findet jedoch überhaupt keine
Eisbildung am Verdampfereingang statt.
4. Keine Eisbildung
Der Eisbereiter ist über einen längeren Zeitraum in Betrieb,
allerdings findet am Verdampfer überhaupt keine Eisbildung
statt.

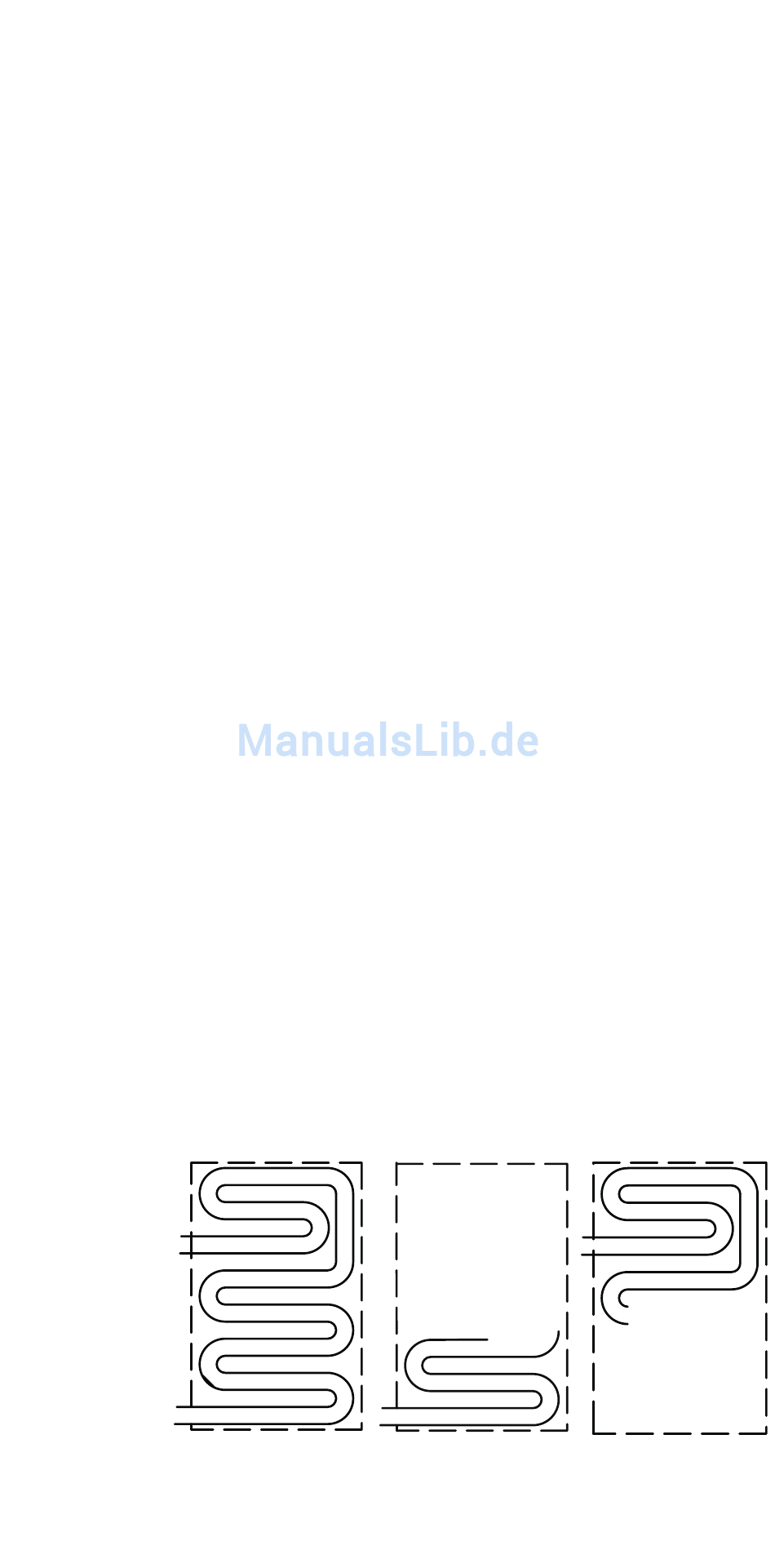

Verlegung der Verdampferleitungen
Die Verlegung der Leitungen auf der Rückseite des Verdampfers
bestimmt die Fehlerart des Eisfüllmusters.
Modelle mit einem Verdampfer und einem TXV
Die Verdampferausgangsleitung tritt nicht direkt auf der
Oberseite des Verdampfers aus, sondern einige Zentimeter
unter der Oberseite des Verdampfers aus. Ein extreme dünnes
Eis am Verdampferausgang wird daher zuerst einige Zentimeter
unterhalb des Verdampfers festzustellen sein. Extrem dünnes
Eis am Verdampfereingang wird zunächst an der Unterseite des
Verdampfers festzustellen sein.
Auslass
Einlass
Artikelnummer STH028 5/17
EIS
Dünnes Eis am
Eingang
EIS
Dünnes Eis am
Ausgang
