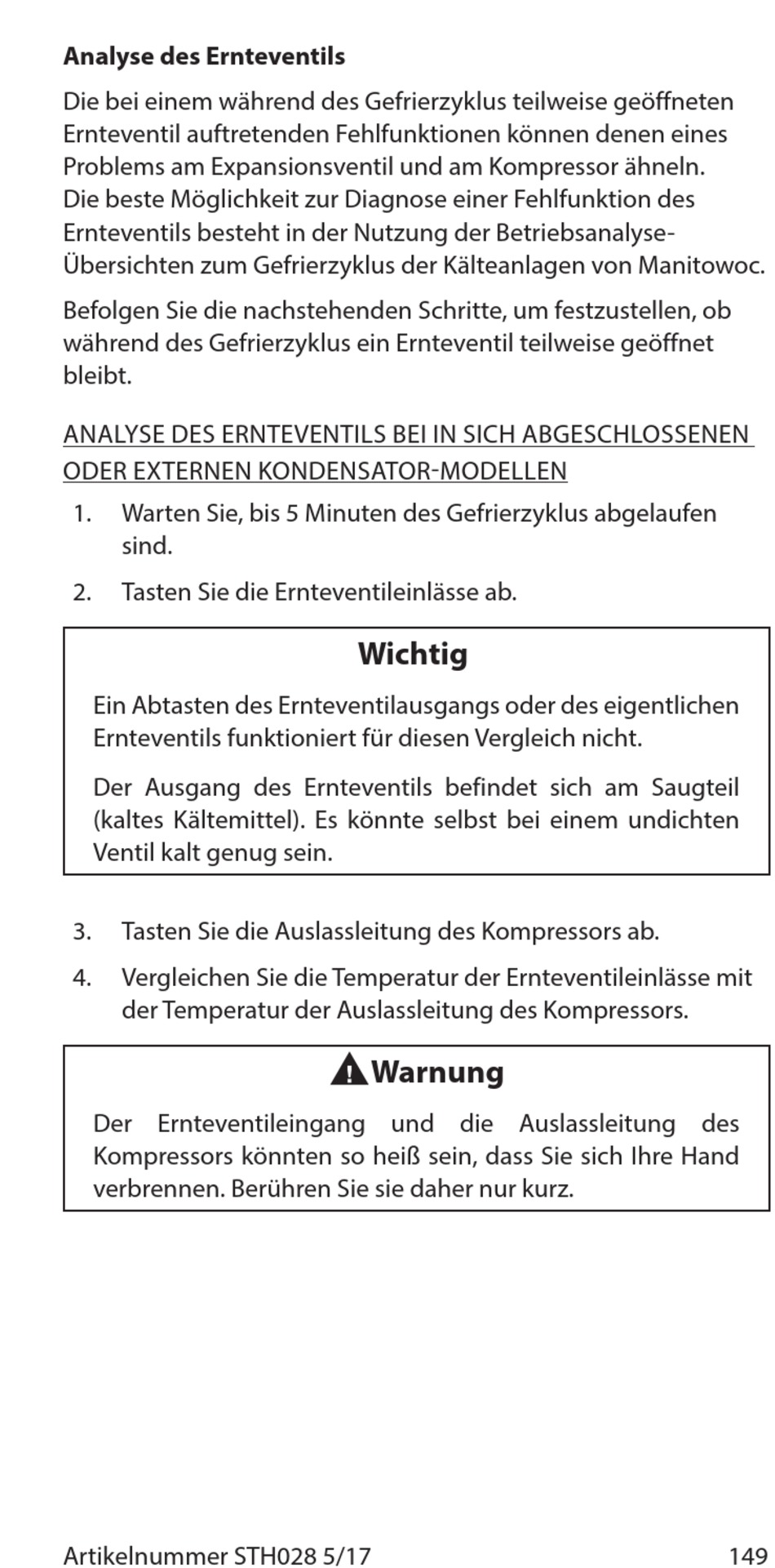

Manitowoc IY0305W Techniker-Handbuch Seite 149

Analyse des Ernteventils
Die bei einem während des Gefrierzyklus teilweise geöffneten
Ernteventil auftretenden Fehlfunktionen können denen eines
Problems am Expansionsventil und am Kompressor ähneln.
Die beste Möglichkeit zur Diagnose einer Fehlfunktion des
Ernteventils besteht in der Nutzung der Betriebsanalyse-
Übersichten zum Gefrierzyklus der Kälteanlagen von Manitowoc.
Befolgen Sie die nachstehenden Schritte, um festzustellen, ob
während des Gefrierzyklus ein Ernteventil teilweise geöffnet
bleibt.
ANALYSE DES ERNTEVENTILS BEI IN SICH ABGESCHLOSSENEN
ODER EXTERNEN KONDENSATOR-MODELLEN
1. Warten Sie, bis 5 Minuten des Gefrierzyklus abgelaufen
sind.
2. Tasten Sie die Ernteventileinlässe ab.
Ein Abtasten des Ernteventilausgangs oder des eigentlichen
Ernteventils funktioniert für diesen Vergleich nicht.
Der Ausgang des Ernteventils befindet sich am Saugteil
(kaltes Kältemittel). Es könnte selbst bei einem undichten
Ventil kalt genug sein.
3. Tasten Sie die Auslassleitung des Kompressors ab.
4. Vergleichen Sie die Temperatur der Ernteventileinlässe mit
der Temperatur der Auslassleitung des Kompressors.
Der Ernteventileingang und die Auslassleitung des
Kompressors könnten so heiß sein, dass Sie sich Ihre Hand
verbrennen. Berühren Sie sie daher nur kurz.
