I1400/I1406/I1800 - 3 Ph, Luft/Wasser - Manitowoc IY0305W Techniker-Handbuch

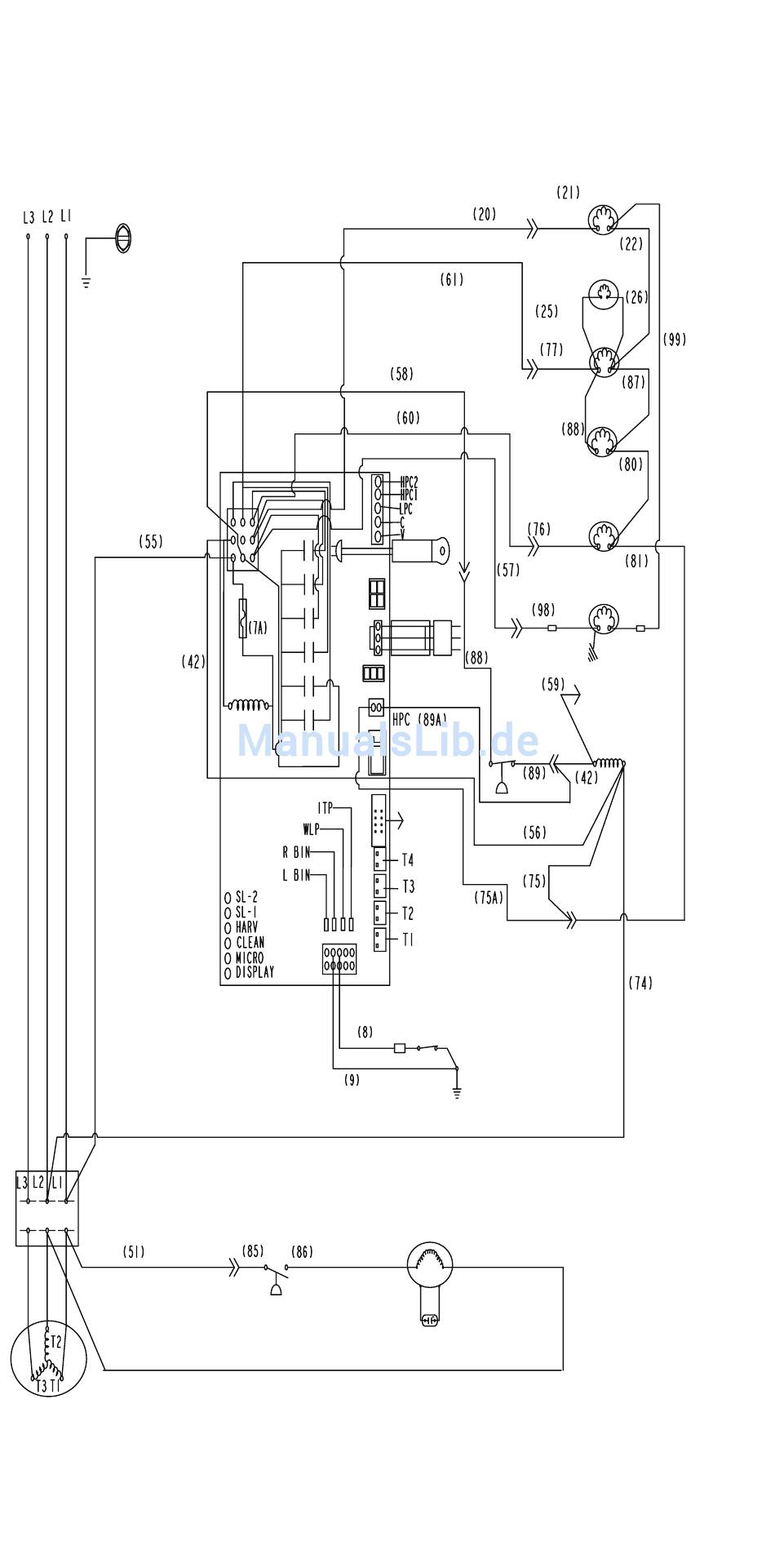

I1400/I1406/I1800 – 3 PH, LUFT/WASSER
Luft- und wassergekühlte Einzelbetrieb
SCHÜTZKONTAKTE
276
SICHERUNG
TRANS.
STEUERKARTE
ORG
LÜFTERZYKLUSREGELUNG
ROT
VIOLETT
LINKER
ERNTEMAGNETSCHALTER
SCHWARZ
EIS-
STÄRKEFÜHLER
VIOLETT
WASSERSTANDFÜHLER
VIOLETT
ZUR ANZEIGE
WEISS
VORHANGSCHALTER
BEHÄLTERSCHALTER
(ROT)
LÜFTERMOTOR
(NUR BEI LUFTGEKÜHLTEN GERÄTEN)
SCHWARZ
BETRIEBSKONDENSATOR**
Artikelnummer STH028 5/17
WASSERVENTIL
BLAU
BLAU
LUFTKOMP. SOFERN
WEISS
IN BETRIEB
ROT
WEISS
ROT
WEISS
ROT
RECHTER
ERNTEMAGNETSCHALTER
SCHWARZ
AUSLASSMAGNETVENTIL
WEISS
GRAU
GRAU
WASSER-
PUMPE
ENDET AM
PIN-ANSCHLUSS
ORG
HOCHDRUCK-
SCHÜTZSPULE
AUSCHALTUNG
VIOLETT
ORG
WEISS
WEISS
WEISS
000008865_02
WEISS
