Installationsanleitung
c. Den Spritzschutz an der Platine ausrichten.
d. Alle Kabel müssen durch die seitliche Öffnung im Spritzschutz verlaufen und dürfen nicht
geknickt oder gequetscht sein.
e. Bei angebrachtem Schutz müssen die Freigabetasten kontinuierlich betätigt werden. Beim
Anbringen des Schutzes auf das Klickgeräusch der betätigten Tasten achten.
f. Mit einem Torx-Schlüssel (T20) den Spritzschutz mit zwei Schrauben M4 anbringen. Die
Schrauben mit 3 Nm festziehen.
g. Die gesamte ab Werk installierte Verkabelung ist mit einem Kabelbinder an der
Metallhalterung befestigt. Die vor Ort installierte Verkabelung für die zwei Powerwalls am
selben Ort mit einem zweiten Kabelbinder an der vorhandenen Verkabelung befestigen.

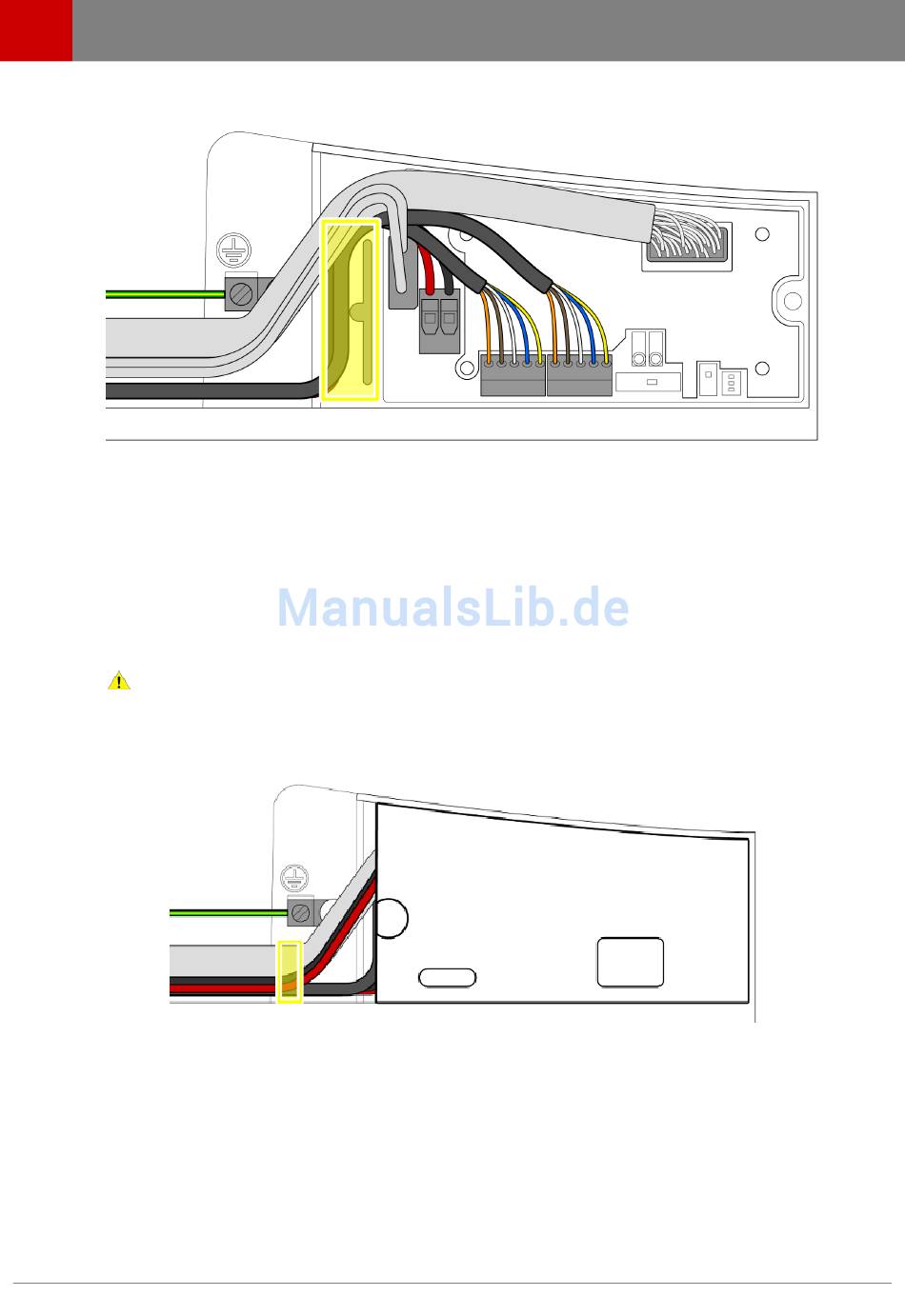

Vorsicht: Um zu verhindern, dass die Kabel die Befestigung des Spritzschutzes oder
der unteren Abdeckung behindern, müssen sowohl ab Werk verlegte als auch vor Ort
installierte Kabel wie in den Abbildungen gezeigt verlegt und mit Kabelbindern
befestigt werden. Bei einer unvollständigen Befestigung der Abdeckung kann der
Schutz gegen eindringende Medien in die Powerwall beeinträchtigt werden.
