9. KABEL INS GERÄT FÜHREN
Je nach regionalen Vorgaben kann die Powerwall entweder mit einer Kabelarmatur oder mit einer
Kabelverschraubung angeschlossen werden. Bei der Auswahl die lokalen Vorgaben beachten.
Die Kabeleinführung befindet sich mittig am unteren Rand der Powerwall und hat einen
Durchmesser von 28,2 mm. Sie ist für handelsübliche ¾-Zoll-Kabelarmaturen sowie für
Kabelverschraubungen der Typen PG-21 und M25 geeignet. Die Kabeleinführung wurde mit dem
einzelnen ab Werk installierten Kabel oder mit mehreren einzelnen Kabeln, die gemeinsam in eine
einzige Kabelverschraubung geführt sind, auf Eindringen von Wasser getestet. Abgesehen von der
Kabeleinführung und der Kabelverschraubung werden alle Armaturen vom Installateur
bereitgestellt.
Wenn ein Kabelrohr für die Installation von zwei Powerwalls verwendet wird, ist möglicherweise
ein Adapter zwischen der Bohrung in der Kabeleinführung der Powerwall und der gewünschten
Kabelrohrgröße erforderlich. Wenn keine Einrast-Kabelverschraubung verwendet wird, die
folgenden Schritte durchführen.
1.

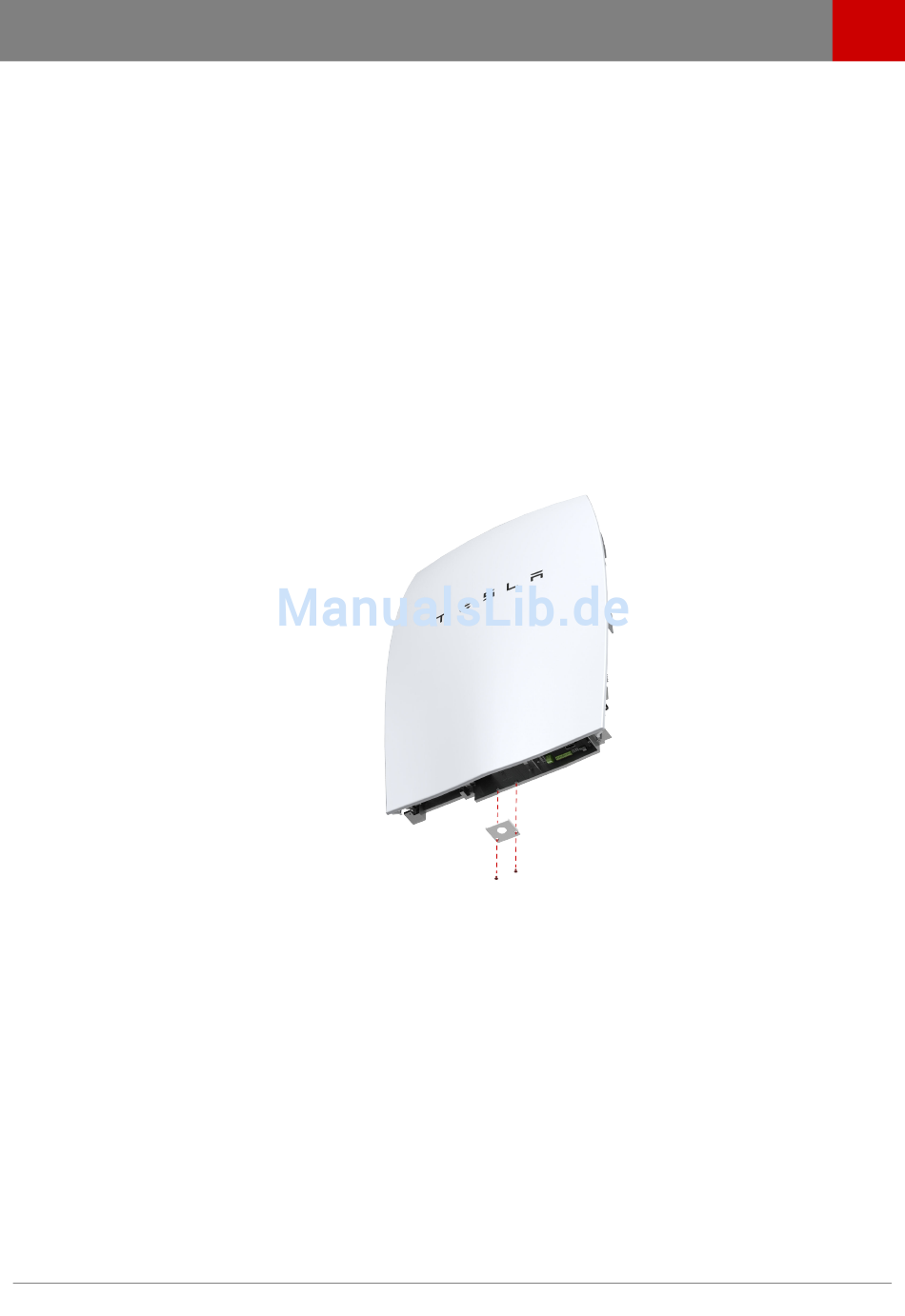

Die Kabeleinführung mit einem Torx-Schlüssel (T30) ausbauen.
2.
Bei der Verwendung eines Kabelrohrs die Kabel durch die Kabelrohr-Gegenmutter, die
Kabeleinführung und die Kabelarmatur sowie schließlich in das Kabelrohr führen. Dabei dürfen
die Kabel nicht ausfransen.
3.
Bei der Verwendung einer Kabelverschraubung die Kabel durch die Kabelverschraubung
führen. Dabei dürfen die Kabel nicht ausfransen.
4.
Die Kabelverschraubung bzw. die Kabelarmatur in die Kabeleinführung einschrauben und
festziehen.
5.
Die Kabeleinführung wieder an der Powerwall anbringen und mit 7 Nm festziehen.
Tesla Energy
Installationsanleitung
29
